Armaduras en cuadros
A veces, necesita localizar los tipos de plegado de armadura o crear plantillas para planificadores de plegado de armaduras.
Nota:
Si desea personalizar las formas de plegado codificadas o definir nuevas formas de plegado, utilice Gestión formas armadura. Consulte Definir formas de plegado de armaduras en Gestión formas armadura.
Cuadros de armaduras
Puede mostrar dimensiones, ángulos de plegado y tipos de plegado de las armaduras en dibujos e informes incluyendo atributos específicos de las armaduras, como DIM_A, ANG_S, SHAPE y SHAPE_INTERNAL, en los campos de cuadro. Para obtener más información sobre la creación de cuadros, consulte la Guía del usuario de Editor Cuadros.
Asignación de dimensiones
Use el archivo rebar_schedule_config.inp de la carpeta ..\ProgramData\Trimble\Tekla Structures\<version>\environments\<environment>\system para asignar:
- Dimensiones y ángulos de armadura internos de Tekla Structures a atributos de cuadro específicos
- Tipos de plegado de armadura internos de Tekla Structures a tipos de plegado específicos
Por defecto, estas asignaciones son específicas del entorno. Se pueden modificar para adecuarlas a sus necesidades de empresa o proyecto.
Puede usar ecuaciones, funciones y sentencias condicionales if para calcular las dimensiones y los ángulos que necesite mostrar.
Use un editor de textos estándar (por ejemplo, el Bloc de notas de Microsoft) para editar el archivo rebar_schedule_config.inp.
Ejemplos
El siguiente ejemplo del archivo rebar_schedule_config.inp asigna el tipo de plegado interno 5_1 al identificador de tipo de plegado E y las dimensiones de lado y los ángulos de plegado a atributos de cuadro específicos.
| rebar_schedule_config.inp | |
|---|---|
|
|
|

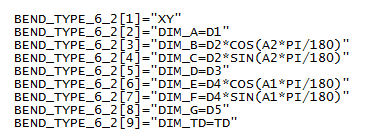

Con esta asignación, el tipo de plegado interno 6_2 se convierte en XY y los atributos de cuadro DIM_B y DIM_C mostrarán las dimensiones horizontales y verticales del segundo lado D2, DIM_E y DIM_F las dimensiones horizontales y verticales del cuarto lado D4.
| rebar_schedule_config.inp | |
|---|---|
|
|
|
El siguiente ejemplo asigna el tipo de plegado interno 4 al identificador de tipo de plegado A si las dimensiones D1 y D3 son idénticas. De lo contrario, asigna 4 a B.
| rebar_schedule_config.inp | |
|---|---|
|
|
|
Si Tekla Structures no reconoce una forma de plegado de armadura, usa el tipo de plegado interno UNKNOWN para ella. En el fichero rebar_schedule_config.inp también puede definir cómo aparecen los tipos de plegado desconocidos en dibujos e informes. Por ejemplo, puede usar el identificador de tipo de plegado ??? y enumerar todas las dimensiones de lado y ángulos de plegado.
| rebar_schedule_config.inp | |
|---|---|
|
|
|
