Modificar una armadura individual, grupo de armaduras o malla

Puede modificar las armaduras usando la modificación directa. Puede modificar la armadura simplemente arrastrando los identificadores o seleccionando un comando de la barra de herramientas contextual.

Nota:

La modificación directa no funciona para los siguientes tipos de armaduras:

Armaduras circulares, curvadas o 3D
Patrones de cordón de armadura

Si ha creado la armadura utilizando un componente, debe desglosar el componente antes de usar la modificación directa.

Antes de comenzar:

Asegúrese de que el conmutador Modificación directa está activo.
Seleccione la armadura.

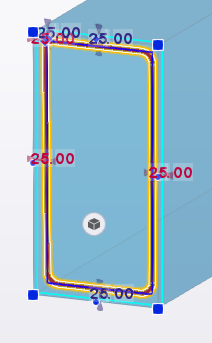

Tekla Structures muestra los identificadores que puede utilizar para modificar la armadura y un icono de la barra de herramientas . Haga clic en el icono para abrir la barra de herramientas y seleccionar el comando adecuado. Los comandos disponibles dependen del tipo de armadura que esté modificando.

Para modificar armaduras individuales, grupos de armaduras o mallas de armaduras:


A	Haga esto	Comando disponible para
Cambiar el espesor de recubrimiento de una armadura	Arrastre el identificador de línea a la ubicación que desee.	Armaduras, grupos de armaduras y mallas de armadura
Añadir puntos de polígono a un grupo de armaduras	Arrastre un identificador de punto medio a la ubicación que desee.	Armaduras, grupos de armaduras y mallas de armaduras poligonales y plegadas
Añadir puntos al inicio o al final de una armadura	Haga clic en el punto de referencia inicial o final de la armadura . Haga clic en el botón Añadir punto nuevo en la barra de herramientas. Elija una ubicación para el nuevo punto inicial o final.	Armaduras, grupos de armaduras
Eliminar puntos de una armadura	Seleccione uno o más puntos de referencia. Pulse Supr.	Armaduras, grupos de armaduras y mallas de armaduras poligonales y plegadas
Añadir ganchos	Haga clic en el punto inicial o final de la armadura . Aparece una barra de herramientas de propiedades de gancho. Seleccione la forma deseada del gancho. Si ha seleccionado Gancho personalizado, introduzca el ángulo, radio y longitud del gancho y haga clic en .	Armaduras, grupos de armaduras
Cambiar el radio de plegado de una armadura	Haga clic en el botón Cambiar radio de plegado en la barra de herramientas. Introduzca un valor en el cuadro situado junto al botón Cambiar radio de plegado y pulse Intro.	Armaduras, grupos de armaduras
Cambiar el diámetro de una barra	Haga clic en el botón Cambiar diámetro en la barra de herramientas. Seleccione un valor de la lista junto al botón Cambiar diámetro.	Armaduras, grupos de armaduras y mallas de armadura
Modificar las separaciones ajustando el rango	Haga clic en el botón Modificar separaciones en la barra de herramientas. Arrastre un identificador a la ubicación que desee.	Grupos de armaduras, mallas de armaduras
Modificar las separaciones dividiendo el rango en dos	Haga clic en el botón Modificar separaciones en la barra de herramientas. Arrastre un identificador de punto medio a la ubicación que desee y libere el identificador. Tekla Structures crea una nueva armadura y el rango se divide en dos. La separación en los dos nuevos rangos es lo más parecida posible a la separación original. Si es necesario, cambie el número de espacios o el valor de separación. Haga clic en el identificador de punto central e introduzca los valores que desee en los cuadros de la barra de herramientas y pulse Intro.	Grupos de armaduras, mallas de armaduras
Mover, añadir o eliminar armaduras	Haga clic en el botón Mover, añadir, borrar armadura en la barra de herramientas. Tekla Structures muestra los identificadores de línea para cada armadura. Realice una de las siguientes acciones: Para mover una armadura, resáltela y arrástrela a la ubicación deseada. Para añadir una armadura entre dos armaduras, haga clic en . Para borrar armaduras, selecciónelas y pulse Supr.	Grupos de armaduras, mallas de armaduras
