PROFILE
Esto es un atributo de cuadro. Los atributos de cuadro se pueden usar en el filtrado o para obtener datos del modelo que se usará en dibujos e informes. Por ejemplo, al crear un informe, Tekla Structures sustituye los atributos añadidos en el cuadro de informe por los valores de propiedades de objeto correspondientes.
Muestra el nombre de perfil de parte, o el nombre de perfil de parte principal en un conjunto o una unidad de colada.

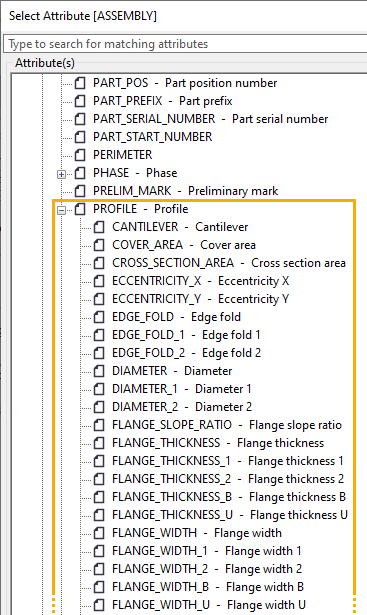

También puede mostrar otros atributos de perfil en cuadros e informes. En Editor Cuadros, abra el cuadro de diálogo Seleccionar atributo y seleccione atributos PROFILE.* para el tipo de contenido seleccionado:
Por ejemplo, MAINPART.PROFILE.HEIGHT con el tipo de contenido ASSEMBLY muestra la altura del perfil de la parte principal del conjunto.
