Montantes - Barandillas - Placas Inferiores (S86)

Montantes - Barandillas - Placas Inferiores (S86) utiliza otros tres componentes, Montantes (S76), Barandillas (S77) y Placa inferior (S75) para crear los montantes, barandillas, una barandilla de agarre y una placa inferior. El componente también puede crear únicamente las barandillas y las placas inferiores si los montantes ya existen.

Objetos creados

Montantes
Placa inferior
Barandillas
Barandilla agarre

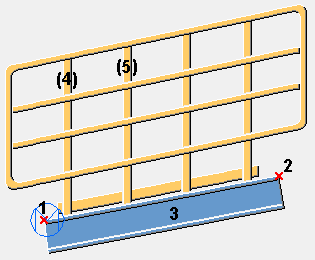

Usar para


Situación	Descripción
	Se crean montantes, barandillas y placa inferior.

Antes de comenzar

Cree zancas utilizando el componente Escaleras (S71), por ejemplo.

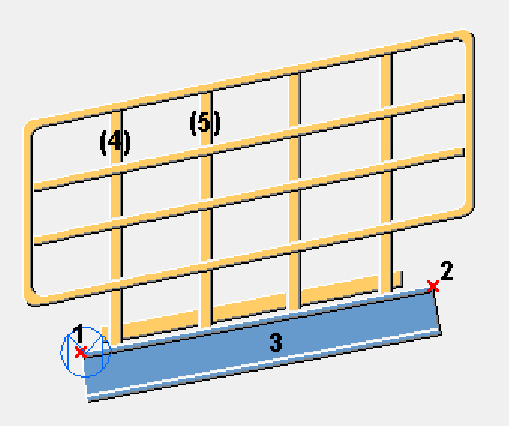

Orden de selección

Elija el punto inicial para la barandilla.
Elija el punto final de la barandilla.
Seleccione la primera zanca de la escalera.

Seleccione solo una zanca y omita la otra, si las zancas forman parte de un componente de escalera y si la opción Selección partes escalera del componente de montantes está definida en Usar todo.
Seleccione el primer montante, si existen montantes.
Seleccione el segundo montante.

Omita los demás montantes, si los montantes forman parte de un componente de montantes y si la opción Selección montante en los componentes de barandillas y placa inferior está definida como Usar todo.

Nota:

Si modifica el componente Montantes - Barandillas - Placas inferiores (S86), se borrarán todos los componentes conectados.

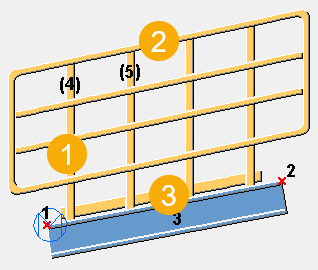

Clave de identificación de parte


	Descripción
1	Montante
2	Barandillas
3	Placa inferior

Pestaña Dibujo

La pestaña Dibujo muestra los montantes, barandillas y placas inferiores creados por el componente.

Pestaña Partes

Utilice la pestaña Partes para seleccionar los componentes que se utilizan para crear los montantes, barandillas y placas inferiores.

Componentes


Opción	Descripción
Montantes	Seleccione el componente y un archivo de atributos adecuado. El componente por defecto es Montantes (S76).
Barandillas	Seleccione el componente y un archivo de atributos adecuado. El componente por defecto es Barandillas (S77).
Barandilla agarre	Seleccione el componente y un archivo de atributos adecuado. El componente por defecto es Barandillas (S77).
Placa inferior	Seleccione el componente y un archivo de atributos adecuado. El componente por defecto es Placa inferior (S75).

Pestaña Parámetros

Utilice la pestaña Parámetros para definir si se crean montantes, barandillas, barandilla de agarre y placa inferior.

Montantes


Opción	Descripción
	Por defecto Se crean montantes. Auto ValoresPorDefecto puede cambiar esta opción.
	No se crean montantes.
	Se crean montantes.

Barandillas


Opción	Descripción
	Por defecto Se crean barandillas. Auto ValoresPorDefecto puede cambiar esta opción.
	No se crean barandillas.
	Se crean barandillas.

Barandilla agarre


Opción	Descripción
	Por defecto No se crea la barandilla de agarre. Auto ValoresPorDefecto puede cambiar esta opción.
	No se crea la barandilla de agarre.
	Se crea la barandilla de agarre.

Placa inferior


Opción	Descripción
	Por defecto Se crea la placa inferior.
	No se crea la placa inferior.
	Se crea la placa inferior.
