Escalera de gato (S60)

Escalera de gato (S60) crea una escalera vertical con la opción de crear una jaula de seguridad.

Objetos creados

Barras barandilla
Peldaños
Perfil U soporte
Placas soporte
Apoyos
Aros
Barras verticales
Soldaduras

Orden de selección

Seleccione un punto para indicar el punto superior de la escalera.
Seleccione un punto para indicar la elevación de la escalera.

El segundo punto puede estar en cualquier lugar de la parte superior de la plataforma inferior. El segundo punto no tiene por qué estar directamente debajo del primer punto, pero los dos puntos deben definir una línea que sea casi paralela al eje Z actual.

La escalera se crea automáticamente cuando se selecciona el segundo punto.

La escalera no se crea si la línea entre los dos puntos no es casi paralela al eje Z. Si los dos puntos son adecuados para crear la escalera, si es necesario el segundo punto se ajusta para definir una línea que sea perfectamente paralela al eje Z. La escalera se coloca según esta línea de referencia.

Se recomienda definir el sistema de coordenadas del usuario de modo que el eje X y el eje Y se encuentren en un plano horizontal con el eje Z apuntando directamente hacia arriba antes de crear el componente. La escalera siempre se coloca exactamente paralela al eje Z independientemente de la orientación, aunque el componente también funciona con otras orientaciones.

Clave de identificación de parte


	Descripción
1	Barras barandilla
2	Peldaño
3	Jaula

Pestaña Dibujo

Utilice la pestaña Dibujo para definir la geometría y las dimensiones de la escalera.

Dimensiones


	Descripción
1	Tipo de peldaño Dirección desde la que se accede a la escalera: lado izquierdo, lado derecho o desde peldaño (por defecto).
2	Ancho interior de la escalera desde el borde interior de una barandilla a la otra El ensanchamiento se toma del diámetro interior de los aros. El ensanchamiento siempre es mayor que el ancho de escalera (10 ). El ensanchamiento se restablece automáticamente al ancho de la escalera más 4 pulgadas si define el ensanchamiento como menor o igual que el ancho de la escalera. Si se utilizan peldaños laterales, el ancho de la escalera se utiliza como ancho.
3	Desplazamiento superior de la escalera desde la parte superior del acero al borde superior de la barra de la barandilla acampanada
4	Desplazamiento de peldaño superior Define la distancia desde el primer punto de entrada a la línea central del peldaño de la escalera superior.
5	Número de peldaños Seleccione Por defecto o Número Peldaños en la lista situada debajo del cuadro (7) para definir el número de peldaños. Si se utilizan peldaños laterales, se añaden automáticamente cuatro peldaños adicionales encima de la plataforma superior a una separación de 12 pulgadas.
6	Distancia entre los peldaños
7	Seleccione esta opción para definir la distancia máxima entre los peldaños, o la separación exacta desde el peldaño inferior o superior.
8	Desplazamiento de peldaño inferior Define la distancia desde el segundo punto de entrada a la línea central del peldaño de la escalera inferior.
9	Desplazamiento inferior de la escalera Define la distancia desde la plataforma inferior a la parte inferior de las barandillas de la escalera. Un valor positivo coloca la parte inferior de la escalera debajo de la plataforma inferior.
10	Ancho de la escalera Define el ancho interior de la escalera desde el borde interior de una barandilla a la otra. Si selecciona la opción a través (1), la parte de la escalera encima de la plataforma superior se acampanará. Si no define el ancho de la escalera, se utilizará el valor por defecto del archivo jobdefs.lis aplicable.
11	Desplazamiento extremo Define la distancia desde la línea central de la barandilla de la escalera al extremo de la plataforma superior. Si no define este desplazamiento, se utilizará el valor por defecto del archivo jobdefs.lis aplicable.

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades y perfiles de las partes.

Partes


Opción	Descripción
Barras Barandilla	El perfil de barra que se usa para formar las barandillas de la escalera Seleccione el perfil de la base de datos de perfiles.
Peldaños	El perfil redondo utilizado para formar los peldaños de la escalera Seleccione el perfil de la base de datos de perfiles.
Perfil U Soporte	El perfil de canal utilizado para el perfil U de soporte Seleccione el perfil de la base de datos de perfiles.
Placas Soporte	El perfil de placa utilizado para las placas plegadas que unen las barandillas de escalera al perfil U de soporte Seleccione el perfil de la base de datos de perfiles.
Apoyos Escalera	Seleccione el perfil de la base de datos de perfiles.
Apoyos Posteriores	Seleccione el perfil de la base de datos de perfiles.
Aro Superior Aro Inferior Aros Mitad	El perfil de barra utilizado para formar los aros de la jaula de seguridad Seleccione el perfil de la base de datos de perfiles.
Barras verticales	El perfil de barra utilizado para formar las barras verticales de la jaula Seleccione el perfil de la base de datos de perfiles.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Clase	Número de clase de parte.
Acabado	Describe cómo se ha tratado la superficie de la parte.

Pestaña Parámetros

Utilice la pestaña Parámetros para definir las propiedades y la posición de la escalera.

Desplazamiento y posición horizontal


Imagen arriba	Descripción	Por defecto
Posición horizontal	Posición de la escalera en el plano de la escalera Mitad: la línea de referencia coincide con la línea central de la escalera. Izquierda y Derecha: la línea de referencia coincide con la cara exterior de la barandilla correspondiente.	Mitad
Desplaz. Horizontal	Desplazamiento lateral de la escalera en el plano de la escalera Por ejemplo, un desplazamiento de 6 pulgadas junto con la opción Posición horizontal definida como Mitad coloca la línea central de la escalera 6 pulgadas hacia la derecha de la línea de referencia. Un desplazamiento de -8 pulgadas con la opción Posición horizontal definida como Derecha, por ejemplo, coloca la cara exterior de la barandilla derecha 8 pulgadas hacia la izquierda de la línea de referencia.	0

Cortes de barandilla lateral



Cortes zanca	Seleccione cómo se cortan las barandillas laterales.
Longitud máx. zanca	Si ha seleccionado cortar las barandillas laterales En máx. longitud, defina la longitud máxima de la zanca.

Rotación zanca

Permite definir cómo se rotan las zancas. El valor por defecto es arriba.

Rotación de escalera

Define cómo se rota la escalera. El valor por defecto es frontal.

Rotación de peldaños

Define la rotación de los peldaños.

Creación de jaula



	Por defecto No se crea la jaula. Auto ValoresPorDefecto puede cambiar esta opción.
	No se crea la jaula.
	Se crea la jaula.

Corte de parte de zanca de peldaño

Seleccione si se cortan las zancas para evitar choques.


Opción	Descripción
	No se cortan las zancas.
	No se cortan las zancas.
	Se cortan las zancas. Define el valor de juego para el corte.
	Se cortan las zancas. Los peldaños se atornillan a las zancas. Define el valor de juego para el corte.
	Define la profundidad del corte en la zanca.

Dimensión de chaflán

Defina los chaflanes en la parte superior de las barras de la barandilla.


	Descripción
1	Dimensión horizontal
2	Dimensión vertical

Forma de chaflán


Opción	Descripción
	No chaflán
	Chaflán de línea
	Chaflán convexo
	Chaflán cóncavo

Pestaña Jaula

Utilice la pestaña Jaula para definir el tamaño y la posición de la jaula de seguridad de la escalera.

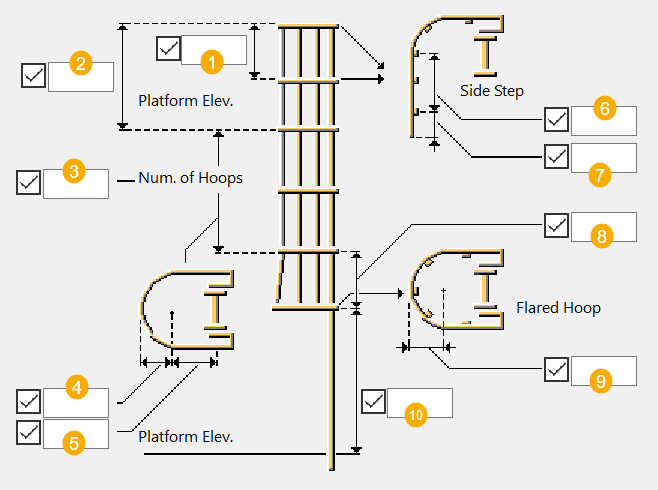

Dimensiones de la jaula


	Descripción
1	Distancia desde el centro del aro acampanado superior al aro superior siguiente en la jaula de seguridad
2	Distancia desde la plataforma superior al centro del aro superior de la jaula de seguridad
3	Número de aros (además del aro acampanado inferior necesario). La cantidad de aros por defecto es 2. Si ha seleccionado que se acceda a la escalera desde el lado, se añadirán tres aros adicionales por encima de la plataforma superior a una separación de un pie y 10 pulgadas. Si ha seleccionado que la escalera tenga acceso desde los peldaños, se añadirán dos aros adicionales a 12 pulgadas y 3 pies y 6 pulgadas por encima de la plataforma.
4	Radio del aro Define el radio exterior de cada aro de la jaula de seguridad por encima del aro acampanado en la parte inferior de la jaula. El radio de aro en la parte inferior de la jaula se determina mediante el radio acampanado. Si no define el radio, el archivo jobdefs.lis pertinente determina el valor por defecto. Puede definir una combinación de dimensiones, incluido el radio de aro y el ancho de la escalera, que hagan imposible doblar y adjuntar los aros a la cara exterior de cada barandilla. Esto se aplica especialmente a la parte superior de una escalera desde peldaño en la que se acampanan las barandillas de escalera para mejorar la accesibilidad.
5	Profundidad de la jaula Define la distancia desde el punto de curvatura de todos los aros de la jaula de seguridad hasta la línea central de las barandillas de la escalera. Si no define la profundidad, el archivo pertinente jobdefs.lis determina el valor por defecto.
6	Dimensión peldaño lateral Define la distancia desde la línea central de la escalera hasta la línea central de la barra vertical exterior de la jaula en la parte de peldaño lateral de la jaula. Esta dimensión no se utiliza cuando el tipo de peldaño es desde peldaño.
7	Dimensión peldaño lateral Define la distancia desde la línea central de la barra vertical exterior de la jaula hasta el final de los aros de la jaula de seguridad modificados. Esta dimensión no se utiliza cuando el tipo de peldaño es desde peldaño.
8	Separación de aro acampanado Define la distancia desde el centro del aro acampanado inferior al siguiente aro superior en la jaula de seguridad.
9	Radio acampanado Define el radio exterior del aro acampanado de la jaula de seguridad en la parte inferior de la jaula. El radio es 1.75 pulgadas menor que el radio de aro. En el radio de todos los demás aros se determina por el radio de aro (4).
10	Desplazamiento de aro acampanado Define la distancia desde la plataforma inferior al centro del aro de la jaula de seguridad acampanado inferior. Si no define el desplazamiento, el archivo pertinente jobdefs.lis determina el valor por defecto.

Forma de aro


Opción	Descripción
	Tipo aro U
	Tipo aro U
	Tipo aro O
	Tipo aro O Los aros se crean en la cara interior de las zancas.

Separación de barras verticales


	Descripción
1	Define el ángulo entre las barras verticales en la sección redonda del aro.
2	Define la distancia entre las barras verticales en la sección recta del aro.

Peldaño lateral: proyección longitud de barras verticales

Define la proyección de longitud de las barras verticales cuando la jaula se crea con el tipo de peldaño izquierdo o derecho. Puede seleccionar el tipo de peldaño en la pestaña Dibujo.

pestaña Tornillos

Utilice la pestaña Tornillos para definir las propiedades de los tornillos utilizados para los apoyos de soporte, escalera y posteriores. No se utiliza la configuración de tornillo si no se crea un perfil U de soporte.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Longitud corte

Define la profundidad en que Tekla Structures busca las secciones de las partes atornilladas. Puede determinar si el tornillo pasa por un ala o dos.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Pestaña Anclajes

Utilice la pestaña Anclajes para definir si los tornillos o componentes personalizados se utilizan como anclajes de soporte, de escalera y de apoyo posterior.


Opción	Descripción
Tipo tornillo	Seleccione si se utilizan tornillos o componentes personalizados.
Componente	Seleccione el componente en la base de datos Aplicaciones y componentes. Defina la configuración personalizada, la dirección ascendente y la rotación.

Pestaña Apoyos

Utilice la pestaña Apoyos para definir la configuración del perfil U de soporte.


	Descripción
1	Parte superior del perfil U Distancia de elevación de la plataforma superior desde la parte superior del perfil U de soporte
2	Desplazamiento de soporte superior Distancia de elevación de la plataforma superior hasta la línea central de la placa plegada superior que se usa para adjuntar la escalera al perfil U de soporte. Si se crea un apoyo de perfil U de soporte, el desplazamiento del soporte inferior se utiliza para controlar la posición de las placas plegadas individuales.
3	Desplazamiento de soporte inferior Distancia de elevación de la plataforma inferior hasta la línea central de la placa plegada inferior que se usa para adjuntar la escalera al perfil U de apoyo de soporte. Si se crea un apoyo de perfil U de soporte, esta configuración se utiliza para controlar la posición de la placa plegada individual.
4	Parte inferior del perfil U Distancia de elevación de la plataforma inferior desde la parte inferior del perfil U de soporte.
5	Desplazamiento de soporte Distancia desde la línea central de la barandilla de la escalera hasta la cara más cercana del perfil U de soporte.
6	Dimensión vertical del apoyo de soporte superior
7	Dimensión horizontal del apoyo de soporte superior
8	Posición de apoyo de soporte superior
9	Dimensiones verticales y horizontales para el apoyo de soporte superior creado como poliviga
10	Desplazamiento inferior al apoyo de soporte central
11	Dimensión vertical del apoyo de soporte inferior
12	Dimensión horizontal del apoyo de soporte inferior

Perfil U soporte


Opción	Descripción
	Por defecto No se crea el perfil U de soporte. Auto ValoresPorDefecto puede cambiar esta opción.
	No se crea el perfil U de soporte.
	El perfil U de soporte se crea para soportar y reforzar la escalera.

Apoyos de perfil U de soporte


Opción	Descripción
	Por defecto Se crean dos apoyos de perfil U de soporte. Los apoyos de soporte de placas plegadas adjuntan las barandillas de escalera al perfil U de apoyo de la barra de soporte. Auto ValoresPorDefecto puede cambiar esta opción.
	Se crea un apoyo de soporte.
	Se crean dos apoyos de soporte.

Posición de apoyo de soporte superior

Seleccione cómo se colocan los apoyos de soporte superiores.

Apoyos de soporte inferior


Opción	Descripción
	No se crean los apoyos de soporte inferior.
	Los apoyos de soporte inferior se crean en los bordes externos. Puede definir el desplazamiento vertical y horizontal.
	Los apoyos de soporte inferior se crean en los bordes internos. Puede definir el desplazamiento vertical y horizontal.

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
