Generación de correas (50)

Generación de correas (50) crea varios perfiles que se pueden utilizar como correas de pared o cubierta, paneles o partes de madera u hormigón.

Objetos creados

Correas

Usar para


Situación	Descripción
	Correas
	Panel muro

Orden de selección

Seleccione el punto inicial de las correas.
Seleccione las partes que dividen las correas.
Haga clic con el botón central del ratón para crear las correas.

Nota:
Las partes de entrada definen la colocación de las correas.

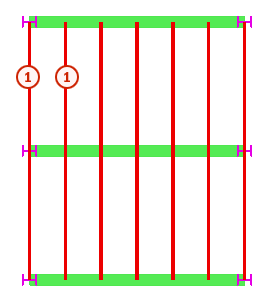

Clave de identificación de parte


	Parte
1	Correa

Pestaña Dibujo

Utilice la pestaña Dibujo para controlar el número de correas, las distancias entre las correas y las longitudes de vuelo de las correas.

Dimensiones de correas


	Descripción
1	Permite definir la distancia del borde desde el punto seleccionado hasta la primera correa.
2	Permite definir el número de correas.
3	Permite definir la distancia entre las correas. Las distancias se calculan de centro a centro.
4	Permite definir la distancia al borde desde la última correa hasta el punto final de la parte. La distancia depende de la opción Distancias entre correas según.
5	Permite definir el tipo y la longitud del vuelo de la correa en el inicio de la correa.
6	Permite definir cómo se dividen las correas y el tamaño del hueco entre correas.
7	Permite definir el tipo y la longitud del vuelo de la correa en el final de la correa.

Distancias entre correas

Permite definir cómo se calculan las distancias entre correas.


Opción	Descripción
Número exacto de correas	Permite definir el punto inicial de las correas con una distancia al borde . El resto de la longitud se divide en función de los valores de . Por ejemplo,
Rellenar hasta el final	Permite definir el punto inicial de las correas con una distancia al borde en . El resto de la longitud se divide en función de los valores de , teniendo en cuenta la distancia al borde de .

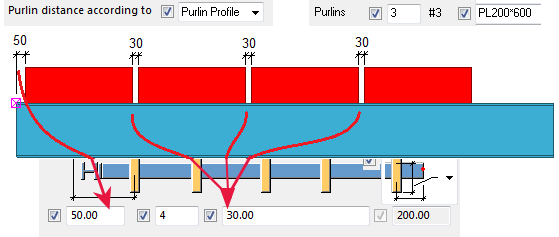

Perfil Correa	Distancias intermedias Permite definir las distancias entre las correas. Está especialmente indicado para suelos de hormigón. Por ejemplo, puede definir las distancias en la pestaña Dibujo y las propiedades de perfil de correa en la pestaña Partes.
Equidistantes	Las distancias entre correas se dividen a partes iguales por la longitud de los perfiles.
Tipo de correa	Esta opción está indicada para perfiles verticales, como muros o paneles de hormigón. La altura de la parte que se define en las propiedades de perfil de correa de la pestaña Partes se puede anular con los niveles definidos en la opción Nivel superior paneles correas de la pestaña Partes. Por ejemplo: El ancho del panel que se define en las propiedades de perfil de correa de la pestaña Partes se puede anular con la opción Espesor panel de la pestaña Partes. Si la opción Espesor placa está vacía, se usa el espesor de las propiedades de perfil. Por ejemplo,

Nivel

Define el nivel de la correa en comparación con la parte principal.


Opción	Descripción
	Punto de referencia de parte principal
	Línea central de parte principal
	Cara inferior de parte principal
	Cara superior de parte principal

Dirección de correas

Permite definir qué dirección se usa para las nuevas correas.

Solape de correas

Seleccione si las correas pueden solaparse (Sí) o no (No). Por ejemplo, configurar las correas para solaparse ayuda en el laminado de raíz.

Tenga en cuenta que si define el solape en No y la distancia entre las correas es menor que la anchura de las correas, solo se crea una de las correas.

Longitud de correas

Define cómo se dividen las correas. Puede seleccionar un patrón para las correas y definir la cantidad de huecos que cubrirá una correa.


Opción	Descripción
	Seleccione un patrón para las correas de la lista. Los patrones con correas rojas controlan la primera correa en las filas de correas impares o pares.

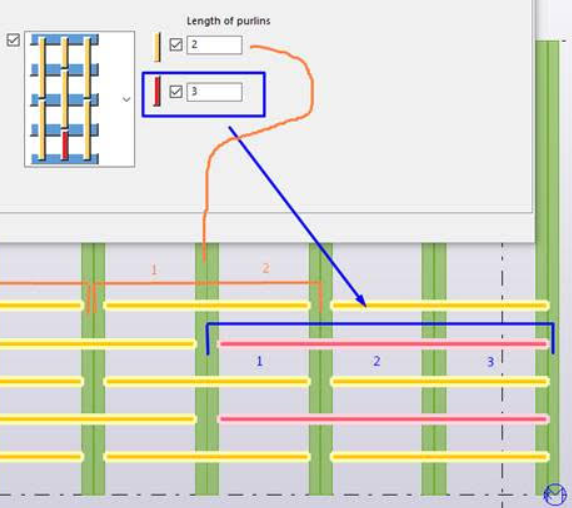

	Introduzca el número de huecos que cubre una correa en los cuadros de longitud.

Por ejemplo,

Pestaña Partes

Utilice la pestaña Partes para controlar las propiedades y la posición de las correas.

Perfiles paneles correas


Opción	Descripción
Correa	Define el espesor, ancho y altura de la correa. El valor por defecto es PL100*100.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Clase	Número de clase de parte.
Nota	Permite añadir una nota sobre la parte.

Posición correa


Opción	Descripción
Correas	Define el número de correas por tipo. Se pueden definir varios tipos de correa. Separe los números con un espacio. Por ejemplo, `11 42` crea 1 correa de tipo #1 y 4 correas de tipo #2.
Invertir	Invierte la dirección local de la correa. Es especialmente útil para perfiles asimétricos. Se puede definir la inversión por separado para cada tipo de correa. Las opciones son las siguientes: `0`= se invierte la dirección `1`= no se invierte la dirección
En plano	En el primer cuadro, defina la posición de la correa en el plano horizontal. Se puede definir la posición por separado para cada tipo de correa. Las opciones son las siguientes: `0` = mitad `1` = izquierda `2` = derecha En el segundo cuadro, introduzca un valor para definir un desplazamiento horizontal.
Rotación	Introduzca la rotación de la correa en el primer cuadro. Se puede definir la rotación por separado para cada tipo de correa. Las opciones son las siguientes: `0`= atrás `1`= debajo `2`= delante `3`= arriba Introduzca un ángulo para otros ángulos de rotación en el segundo cuadro.

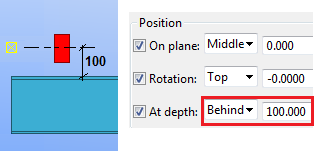

En profundidad	En el primer cuadro, defina la posición de la correa en el plano vertical. Se puede definir la posición por separado para cada tipo de correa. Las opciones son las siguientes: `0` = mitad `1` = delante `2` = detrás En el segundo cuadro, introduzca un valor para definir un desplazamiento vertical.

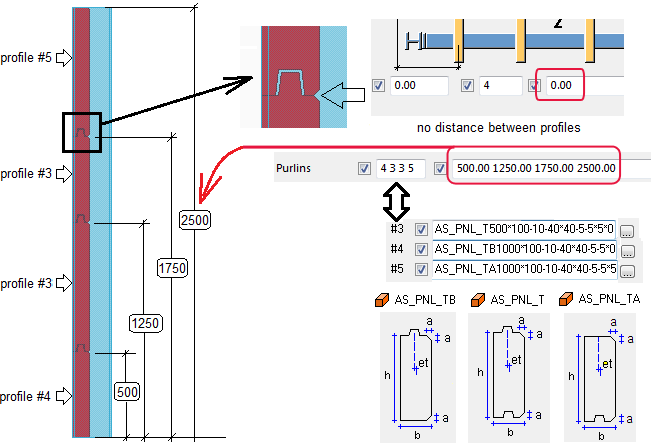

Nivel superior paneles correas	Introduzca uno o más valores para definir elevaciones. Es especialmente útil para paneles. Separe los números con un espacio. Utilice esta opción sólo si ha definido la opción Distancia entre correas según como Tipo de correa en la pestaña Dibujo.

Elevación

Permite definir la referencia para las elevaciones de correas, por ejemplo para paneles de muro. Las elevaciones se definen en la opción Nivel superior paneles correas.


Opción	Descripción
	La elevación está entre las partes.
	La elevación está en el lado superior de la parte inferior.
	La elevación está en el lado inferior de la parte superior.

Espesor panel

Permite definir el espesor de los paneles. Sólo funciona con perfiles paramétricos, como por ejemplo AS_PNL. Utilice esta opción sólo si ha definido la opción Distancia entre correas según en Tipo de correa en la pestaña Dibujo.

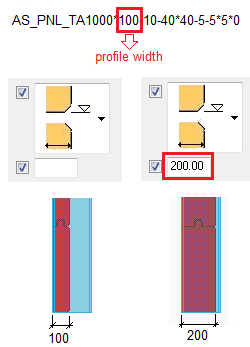

El espesor de panel definido anula el ancho definido en las propiedades de perfil de correa.


	Descripción	Por defecto
Espesor panel	Por ejemplo,	`100 mm`

Usar posicionamiento correa extra

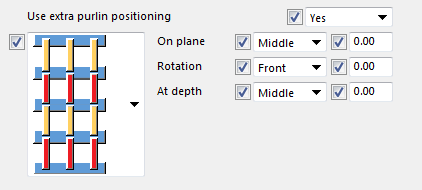

Defina la opción Usar posicionamiento correa extra como Sí para cambiar la posición y la rotación de cada correa par o impar.

Pestaña Uniones

Utilice la pestaña Uniones para definir los componentes utilizados para conectar las vigas y las correas.


Opción	Descripción
Crear uniones	Seleccione si se crean o no las uniones. No: solo se crean las correas. Sí: se añaden componentes entre las correas y las vigas.
Tipo de unión	Seleccione el tipo de unión de la lista. Puede seleccionar una unión o un componente personalizado adecuado, o puede seleccionar una de las uniones predefinidas. Puede definir las uniones para la unión inicial (1), la unión central con dos partes (2), la unión central con una parte (3) y la unión final (4).
Nombre/número componente	Si ha seleccionado una unión o componente personalizado como el tipo de unión, seleccione la unión o componente personalizado en la base de datos Aplicaciones y componentes.
Archivo configuración	Seleccione las opciones de configuración para la unión.
Dirección, Clase	Los valores que defina se muestran en la pestaña General de la unión seleccionada.

Pestaña ADU

Utilice la pestaña ADU para añadir información a los atributos definidos por el usuario (ADU) de las partes.


Opción	Descripción
Nombre ADU	Introduzca el nombre del atributo definido por el usuario. Por ejemplo, para añadir un ADU de nota, abra el archivo objects.inp en un editor de textos y busque comment. Se muestra el siguiente atributo: `attribute("comment", "j_comment", string, "%s", no, none, "0.0", "0.0")` El primer texto entre comillas es el nombre del ADU, comment. En el nombre se distingue entre mayúsculas y minúsculas.
Tipo	Seleccione el tipo de ADU. Use Texto para texto, Entero para números, Flotante para números con decimales y Opción para seleccionar un elemento en una lista. Puede encontrar el tipo de UDA en el archivo objects.inp.
Valor	Introduzca un valor para el ADU. Use texto y/o números, según el tipo de ADU definido.
