Trabajar en Trimble Connect Visualizer
Antes de realizar capturas de pantalla o de crear animaciones en Trimble Connect Visualizer, puede hacer zoom y pan del modelo, así como arrastrarlo, para obtener las vistas deseadas. También puede ajustar la configuración de escena para controlar, por ejemplo, el brillo de la escena y la posición del sol.
Zoom, rotación o pan del modelo render
Realice alguna de las siguientes acciones:
| Para | Procedimiento |
|---|---|
|
Zoom más |
Realice cualquiera de las siguientes acciones:
|
|
Zoom menos |
Realice cualquiera de las siguientes acciones:
|
|
Rotar el modelo |
También puede pulsar las teclas de flecha del teclado para rotar el modelo. |
|
Desplazar el modelo |
También puede pulsar las teclas A y D del teclado para hacer pan del modelo. |
Ajustar la escena
En Trimble Connect Visualizer, puede modificar las siguientes configuraciones de la escena:
- El fondo usado y su rotación
- La posición del sol
- El brillo de la escena y otras configuraciones de la cámara
- La visibilidad y la posición del plano de suelo
-
Haga clic en
en el panel lateral de Trimble Connect Visualizer.
-
Realice alguna de las siguientes acciones:

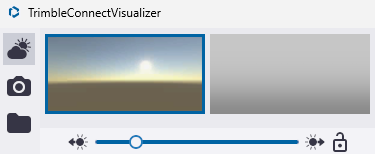

Para Procedimiento Cambiar el fondo
El fondo que está actualmente en uso se resalta con azul. Para cambiar el fondo:
- Haga clic en otro fondo en el selector de fondos.
También puede usar sus propias imágenes como fondos. Tenga en cuenta que todas las imágenes de fondo deben ser imágenes de 360° con una relación de 2:1. Guarde los fondos en la carpeta ..\Users\<user>\Pictures\TrimbleConnectVisualizer\Skyboxes. Los fondos estarán disponibles en el selector de fondos la próxima vez que abra Trimble Connect Visualizer.
Rotar el fondo
- Mueva el control deslizante de rotación, situado en la parte superior del modelo render.
Puede bloquear la posición del fondo y la dirección del sol juntos haciendo clic en
. Después de bloquear la dirección del sol y la posición del fondo, al mover el control deslizante de rotación también se aplica la misma cantidad de movimiento al control deslizante de dirección del sol.Ajustar la posición del sol
Realice alguna de las siguientes acciones:-
Para cambiar la dirección del sol, mueva el control deslizante de dirección del sol, situado en la parte superior del modelo render.
Puede bloquear la dirección del sol y la posición del fondo juntos haciendo clic en
. Después de bloquear la dirección del sol y la posición del fondo, al mover el control deslizante de rotación también se aplica la misma cantidad de movimiento al control deslizante de dirección del sol. -
Para cambiar la altura del sol sobre el horizonte, mueva el control deslizante de altura del sol, situado en el lado izquierdo del modelo render.
Mostrar u ocultar el plano de suelo
-
Para alternar entre mostrar y ocultar el plano de suelo, haga clic en
, situado en el lado izquierdo del modelo render.
Cuando se activa el plano de suelo, aparece un cursor debajo del botón
. Puede mover el control deslizante para ajustar la altura del plano de suelo.
Ajustar el brillo de la escena y la configuración de la cámara
Haga clic
en el panel lateral de Trimble Connect Visualizer para seguir modificando las diferentes opciones de brillo y de la cámara.
Crear y ver capturas de pantalla
- Ajuste la posición del modelo y la escena según sea necesario.
-
Haga clic en
en el panel lateral de Trimble Connect Visualizer.
Trimble Connect Visualizer toma una captura de pantalla de la vista actual del modelo renderizado. Las capturas de pantalla se guardan en la carpeta C:\Users\<username>\Pictures\TrimbleConnectVisualizer.
Para abrir la carpeta C:\Users\<username>\Pictures\TrimbleConnectVisualizer y ver las capturas de pantalla que haya tomado, haga clic en
en el panel lateral de Trimble Connect Visualizer.
Crear animaciones
Puede combinar distintas vistas del modelo render para crear animaciones que muestren el modelo desde distintos ángulos. Realice el siguiente procedimiento:
-
Haga clic en
en el panel lateral de Trimble Connect Visualizer.
-
Realice alguna de las siguientes acciones:

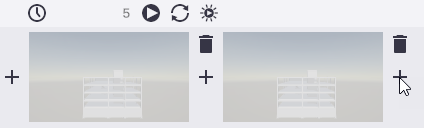

Para Procedimiento Añadir una vista
-
Mueva el modelo para obtener la vista que desee utilizar.
-
Haga clic en + en la barra de herramientas situada debajo de la vista.
Repita los pasos a y b para crear todas las vistas necesarias.
Tenga en cuenta que si ha añadido varias vistas, debe hacer clic en + en el lado derecho de la vista después de la cual desea añadir la nueva. De forma similar, haga clic en + o en el lado izquierdo de la vista antes de la cual desee añadir la nueva.
Eliminar una vista de la animación
- Haga clic en el botón Eliminar
situado junto a una vista.
Definir el tiempo entre las vistas
El tiempo entre las vistas determina la velocidad de la animación.
- Introduzca el tiempo que desee en segundos en el cuadro situado debajo del modelo render (
).
Reproducir o detener la animación
- Para reproducir la animación, haga clic en
en la barra de herramientas situada debajo del modelo render. - Para detener la animación y volver a la primera vista, haga clic en
.
Reproducir la animación continuamente
Puede elegir reproducir la animación en un bucle sin parar.
- Haga clic en
en la barra de herramientas situada debajo del modelo render. - Para reproducir la animación, haga clic en .
Congelar la posición del sol en la animación
En cada vista que cree, el sol se encuentra en una posición distinta. Las animaciones pueden parecer extrañas si se mueve el sol, por lo que podría resultar útil congelar la posición del sol.
- Haga clic en
en la barra de herramientas situada debajo del modelo render.
-
Volver a la vista inicial del modelo
Haga clic en
en el panel lateral de Trimble Connect Visualizer.
El modelo vuelve a la vista abierta al iniciar Trimble Connect Visualizer.
Entrar o salir del modo de pantalla completa
Haga clic en
en el panel lateral de Trimble Connect Visualizer para entrar en el modo de pantalla completa.
Haga clic en
para salir del modo de pantalla completa.
Mostrar u ocultar el panel lateral de Trimble Connect Visualizer
Haga clic en
en la parte inferior del panel lateral de Trimble Connect Visualizer.
Usar Trimble Connect Visualizer en modo VR
El modo VR en Trimble Connect Visualizer permite cambiar fácilmente a un modo de realidad virtual. En el modo VR, puede mover con el teclado o con un controlador Xbox One que esté conectado a su ordenador. Tenga en cuenta que el movimiento en el modo VR imita la velocidad de paseo o marcha.
El modo VR utiliza la API de OpenVR. Por este motivo, el uso del modo VR en Trimble Connect Visualizer tiene algunos requisitos previos:
-
Un dispositivo VR compatible con OpenVR debe estar conectado a su ordenador y configurarse según las instrucciones del proveedor de hardware. Entre otros, los dispositivos HTC Vive, Oculus Rift, Windows MR y VarjoVR son compatibles con OpenVR.
El modo VR en Trimble Connect Visualizer es más difícil de renderizar que el modo 3D normal. Consulte las especificaciones técnicas del dispositivo para averiguar si tiene suficiente capacidad para trabajar en el modo VR en Trimble Connect Visualizer. Para obtener más información, póngase en contacto con el proveedor de su dispositivo.
-
Es necesario descargar e instalar Steam y SteamVR en el ordenador:
-
Descargue Steam e instálelo en su ordenador.
-
Cree una cuenta de Steam e inicie sesión en Steam.
-
Descargue el paquete SteamVR en su ordenador.
-
Inicie SteamVR y configúrelo.
No es necesario iniciar sesión en Steam para trabajar en el modo VR en Trimble Connect Visualizer. Basta con configurar Steam una vez y, a continuación, iniciar sesión para obtener actualizaciones de vez en cuando.
-
-
Haga clic en
en el panel lateral de Trimble Connect Visualizer.
Si el icono del modo VR (
) no está visible, el ordenador no cumple los requisitos del modo VR. -
Para volver al modo 3D, vuelva a hacer clic en .
