Modificar una interrupción de vertido

Puede modificar, copiar, mover y eliminar las interrupciones de vertido existentes.

Antes de comenzar:

Asegúrese de que el conmutador Modificación directa está activo.
Asegúrese de que el conmutador de selección Seleccionar interrupciones vertido está activo.
Seleccione la interrupción de vertido.

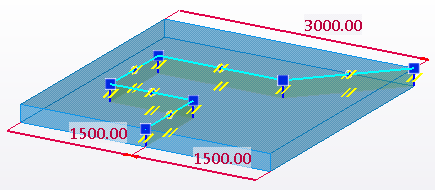

Tekla Structures muestra los identificadores y las dimensiones que puede utilizar para modificar la interrupción de vertido.

Para modificar una interrupción de vertido:


A	Haga esto
Cambiar la forma o ubicación de la interrupción de vertido	Arrastre un punto de esquina o un punto final a otra ubicación.
Cambiar una dimensión de ubicación	Arrastre una punta de flecha de la dimensión a otra ubicación, o: Seleccione la punta de la flecha de la dimensión que desee mover. Con el teclado, introduzca el valor con el que desea que cambie la dimensión. Para empezar por el signo negativo (-), utilice el teclado numérico. Para introducir un valor absoluto de la dimensión, primero introduzca $ y, a continuación, el valor. Pulse Intro, o haga clic en OK en el cuadro de diálogo Introducir Ubicación Numérica.
Añadir un punto intermedio a la interrupción de vertido	Arrastre el identificador de punto medio a otra ubicación.
Eliminar un punto intermedio de la interrupción de vertido	Seleccione un punto de esquina intermedio. Pulse Supr.
Modificar las propiedades de interrupción de vertido	Haga doble clic en la interrupción de vertido para abrir el panel de propiedades. Modifique las propiedades. Haga clic en Modificar.
Copiar la interrupción de vertido	Copie la interrupción de vertido de la misma forma que cualquier otro objeto en Tekla Structures. Por ejemplo, puede hacer clic con el botón secundario y seleccionar Copiar.
Mover la interrupción de vertido	Mueva la interrupción de vertido de la misma forma que cualquier otro objeto en Tekla Structures. Por ejemplo, puede hacer clic con el botón secundario y seleccionar Mover. Es posible que deba mover la interrupción de vertido si ha movido la parte, porque la interrupción de vertido no sigue la parte.
Eliminar la interrupción de vertido	Pulse Supr.
