Importar formas en Tekla Structures

Puede importar los siguientes tipos de archivos de forma:

dgn
dwg
dxf
ifc
ifcXML
ifcZIP
iges
igs
shapecatalog
skp
step
stp
tsc

Al importar una forma en la base de datos de formas, Tekla Structures crea dos archivos: un archivo .xml para los atributos de forma, como nombre y GUID, y otro archivo .tez para las propiedades geométricas, como las coordenadas. Los archivos se guardan en la carpeta del modelo actual en las sub-carpetas \Shapes y \ShapeGeometries.

El nombre de forma que se muestra en la base de datos de formas se determina del siguiente modo:

Si importa un archivo .tsc o .shapecatalog, el nombre de la forma se lee del archivo importado.
Si importa otros tipos de archivo, el nombre de la forma es el nombre del archivo importado.

Consejo:

También puede descargar formas desde Tekla Warehouse o crear formas utilizando la geometría existente en los modelos de Tekla Structures.

Importar formas

Si usa otro software de modelado para modelar formas que desee importar en Tekla Structures, recomendamos centrar las partes alrededor del origen y dirigir las partes a lo largo del eje x.

Desde los modelos de Tekla Structures también puede importar grupos de la base de datos de formas, ya sea con las formas como archivos .shapecatalog o sin las formas como archivos .ShapeCatalog.Groups.xml.

Abra el modelo al que desea importar formas o grupos de la base de datos de formas.
En el menú Archivo, haga clic en Bases de datos > Base de datos formas para abrir el cuadro de diálogo Base de datos formas.
Para importar formas sin la estructura de grupos a un determinado grupo o sub-grupo de la base de datos de formas, seleccione el grupo o sub-grupo en la parte izquierda del cuadro de diálogo.

Si no selecciona un grupo, Tekla Structures importa las formas al grupo No agrupado.
Haga clic en Importar.
En el cuadro de diálogo Importar definiciones formas, busque la carpeta que contiene los archivos que se van a importar, selecciónelos y, a continuación, haga clic en Abrir.

Tekla Structures comprueba si hay duplicados en las formas de los archivos de importación en comparación con la base de datos de formas existente.

En el cuadro de diálogo Importar, puede ver el Estado de cada forma importada, como Nueva definición forma o El nombre de forma ya existe. Si una forma ya se ha usado en el modelo, puede ver también las Instancias de la forma.
Si ya existen formas con el mismo nombre y GUID que las formas que se están importando en la base de datos de formas, sustituya o mantenga las formas existentes. En el cuadro de diálogo Importar:
- Seleccione Sobrescribir para cada forma existente que desee sustituir por una nueva forma importada.
- Deseleccione Sobrescribir para cada forma existente que desee mantener sin cambios.
En el cuadro de diálogo Importar, haga clic en Importar.

La importación de un archivo grande puede tardar varios minutos.
Haga clic en OK para completar la importación.

Los grupos que contienen formas nuevas o modificadas se marcan con en la parte izquierda del cuadro de diálogo Base de datos formas. Las filas de formas nuevas o modificadas se resaltan en amarillo en la lista de formas.
Haga clic en Guardar para guardar los cambios en la base de datos de formas.

La importación de formas tiene tres resultados posibles:

Tekla Structures importa la forma como una forma sólida hermética. Todas las operaciones de sólidos están disponibles.
Tekla Structures importa la forma como una forma no sólida. Una forma no sólida significa que es posible que el objeto no sea hermético. Por ejemplo, tiene agujeros o le falta una cara o un borde.
La importación falla. La importación puede fallar por varios motivos, por ejemplo, si la forma es muy compleja o no tiene volumen. También puede haber una diferencia de tolerancia entre Tekla Structures y el software original utilizado para crear la forma. Para averiguar el motivo por el que ha fallado la importación, consulte el registro de historia de la sesión en el menú Archivo > Registros > Registro historia sesión.

La columna Solidez de la base de datos de formas muestra si una forma es sólida o no.

Ejemplo: Importación de una forma desde SketchUp Pro

En este ejemplo se muestra cómo importar una forma 3D sólida de Trimble SketchUp Pro a un modelo de Tekla Structures.

Cree un modelo vacío en SketchUp Pro.

Borre cualquier entidad adicional, como la persona por defecto en el área de dibujo.
Cree un grupo de entidades.

Aunque Tekla Structures admite la importación de entidades individuales separadas, se recomienda crear un grupo de entidades o un componente en SketchUp.

Todos los grupos y componentes de SketchUp deben formar sólidos herméticos. Seleccione el grupo o componente y abra Información Entidad para comprobar que la selección es un sólido. Los sólidos de SketchUp tienen un volumen. Si no se muestra un volumen, la selección no es un sólido.
Seleccione el grupo y haga clic Herramientas Sólidos > Unión para convertir el grupo de entidades en una unión de sólidos.

El grupo se convierte en un volumen sólido único: un sólido.

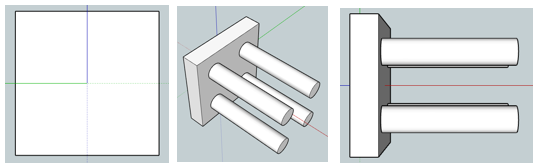

Coloque el sólido en SketchUp de modo que descanse a lo largo del eje x positivo (rojo) y a medio camino en los ejes y (verde) y z (azul). En Tekla Structures, los identificadores de parte amarillos y magenta se alinearán con el eje x utilizado en SketchUp.

La ubicación y la rotación de sólidos en SketchUp son importantes, ya que determinan cómo se inserta un elemento y se coloca en Tekla Structures. Un posicionamiento diferente en SketchUp causa un desplazamiento en Tekla Structures.
Guarde el archivo de SketchUp.
En el modelo de Tekla Structures, abra el cuadro de diálogo Base de datos formas y haga clic en Importar.
Seleccione el archivo de SketchUp.
Haga clic en Importar.

Tekla Structures importa la forma en la base de datos de formas y puede utilizarla para definir la forma de un elemento o de un elemento de hormigón.
