Definir planos de posición para un esquema de perfil
Al trazar un perfil, puede definir planos de posición para él. Con los planos de posición, puede determinar los planos que usa Tekla Structures para situar las partes y los componentes.
Antes de comenzar
Antes de empezar, añada dimensiones al esquema de perfil.
Planos de posición de parte
Con los planos de posición de parte se puede determinar el modo en que Tekla Structures posiciona las partes que tienen un esquema de perfil.
Estos planos se utilizan para las configuraciones En plano y En profundidad de las partes y también al posicionar componentes personalizados que están vinculados a planos de límite.

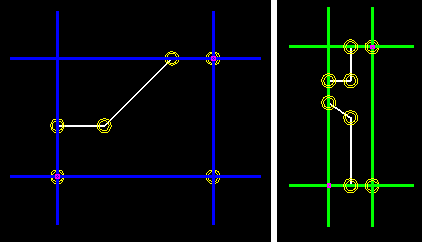

Los planos de posición de parte se muestran en azul:
Las opciones Izquierda y Derecha de En plano se ajustan según los planos azules verticales y la opción Mitad está en medio de ellos.
Para la configuración En profundidad, las opciones Delante y Detrás se ajustan según los planos azules horizontales y la opción Mitad está en medio de ellos.
Ejemplo
Puede definir los planos de posición de parte de forma que un perfil asimétrico se posicione únicamente según su alma. En el siguiente ejemplo, las líneas punteadas de color gris ilustran la opción Mitad:
(1) Opción Mitad
Planos de posición de unión
Con los planos de posición de unión, puede determinar el modo en que Tekla Structures posiciona los componentes en relación con la parte principal de componente que tiene un esquema de perfil.
Los planos de posición de unión se muestran en verde:
Ejemplo
Esta imagen muestra los planos de posición de unión por defecto de una losa en doble T creada con un esquema de perfil. La línea verde ilustra los planos de posición de unión por defecto.
Para colocar las uniones de acuerdo con la ubicación de las bases de la T doble, mueva los planos de posición de unión como se muestra aquí.
Mostrar y ocultar los planos de posición
Para mostrar u ocultar los planos de posición, siga uno de estos procedimientos:
|
A |
Haga esto |
|---|---|
|
Mostrar u ocultar planos de posición de parte |
Haga clic en |
|
Mostrar u ocultar planos de posición de unión |
Haga clic en |
.
. Mover los planos de posición
Puede mover los planos de posición moviendo sus identificadores.
Si aleja los identificadores de las esquinas situadas más al exterior del esquema de perfil, debe vincularlos añadiendo una dimensión a cada identificador. De no hacerse así, el posicionamiento no funciona correctamente en el modelo.
-
Haga clic en el plano de posición para mostrar los identificadores.
Los identificadores se muestran en rosa. Por defecto, los identificadores están en las esquinas situadas más al exterior del esquema de perfil.
Por ejemplo,
Ejemplo

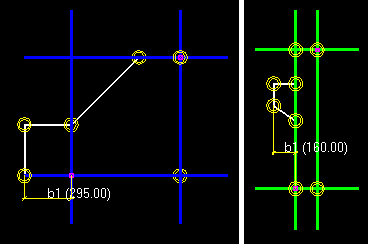

En este ejemplo, el identificador izquierdo del plano de posición se ha vinculado utilizando una dimensión horizontal (b1):
Volver a los planos de posición por defecto
Puede revertir a los planos de posición por defecto de un esquema de perfil si ha movido los planos.
Para volver a los planos de posición por defecto, realice una de las siguientes acciones:
|
A |
Haga esto |
|---|---|
|
Volver a los planos de posición de parte por defecto |
|
|
Volver a los planos de posición de unión por defecto |
|
Qué hacer a continuación
A continuación, compruebe el esquema de perfil para asegurarse de que las restricciones y las dimensiones del esquema de perfil funcionan correctamente.
