Crear una zapata continua

En la pestaña Hormigón, haga clic en Zapata > Zapata continua.
Seleccione los puntos por los que desea que pase la zapata.
Haga clic con el botón central del ratón.

Tekla Structures crea la zapata continua entre los puntos elegidos utilizando las propiedades de Zapata continua en el panel de propiedades. Tenga en cuenta que no puede crear una zapata continua cerrada.
Si desea crear segmentos curvados, achaflane las esquinas de la zapata.

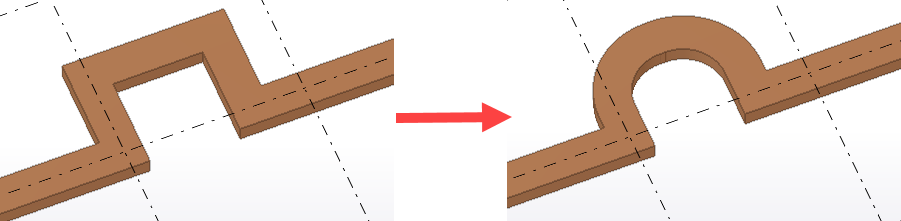

Por ejemplo:

También puede iniciar el comando en el panel de propiedades.

Asegúrese de que no haya nada seleccionado en el modelo.
En el panel de propiedades, haga clic en el botón Lista de tipos de objeto y seleccione Zapata continua en la lista.

Tekla Structures inicia el comando y muestra las propiedades en el panel de propiedades.

Modificar las propiedades de zapata continua

Si el panel de propiedades no está abierto, haga doble clic en la zapata continua para abrir las propiedades de Zapata continua.
Cambie las propiedades según sea necesario.
Haga clic en Modificar.

Propiedades de zapata continua

Utilice las propiedades de Zapata continua en el panel de propiedades para ver y modificar las propiedades de una zapata continua. Para abrir las propiedades, haga doble clic en la zapata continua. La extensión del nombre de un archivo de propiedades de zapata continua es *.csf.

Si ha personalizado la disposición del panel de propiedades, la lista de propiedades puede ser diferente.


Opción	Descripción
General
Nombre	Nombre definible por el usuario de la zapata continua. El número máximo de caracteres para el nombre es 61. Tekla Structures utiliza los nombres de parte en informes en Gestión documentos, así como para identificar las partes del mismo tipo.
Perfil	Perfil de la zapata continua.
Material	Material de la zapata continua.
Acabado	Tipo de acabado. El usuario puede definir el acabado. Describe cómo se ha tratado la superficie de la parte.
Clase	Se utiliza para agrupar zapatas continuas. Por ejemplo, puede mostrar partes de diferentes clases en colores distintos.
Posición
En plano	Posición de la zapata continua en el plano de trabajo, relativa a la línea de referencia de la zapata.
Rotación	Rotación de la zapata continua alrededor de su eje en el plano de trabajo.
En profundidad	Profundidad de posición de la zapata continua. La posición siempre es perpendicular al plano de trabajo.
Desplazamiento extremo
Dx	Permite cambiar la longitud de la zapata continua moviendo el punto extremo de la zapata continua a lo largo de la línea de referencia de la zapata.
Dy	Permite mover el extremo de la zapata continua perpendicular a la línea de referencia de la viga.
Dz	Permite mover la zapata continua en la dirección z del plano de trabajo.
Unidad de colada
Numeración unidad colada	Prefijo y número inicial de unidad de colada para el número de posición de unidad de colada.
Unidad de colada	Permite indicar si la zapata continua es prefabricada o de colada in situ.
Fase vertido	Fase de vertido de las partes de colada in situ. Se usa para separar los objetos de vertido entre sí.
Plegado
Plano	Plano de curvatura.
Radio	Radio de la zapata continua curvada.
Número de segmentos	Número de segmentos que Tekla Structures utiliza al dibujar la zapata continua curvada.
Recubrimientos hormigón para conjuntos armaduras
Sistema coordenadas	Seleccione si el espesor de recubrimiento de hormigón de los conjuntos de armaduras en la parte se define en el sistema de coordenadas global o en el sistema de coordenadas local de la parte. Los valores de espesor de recubrimiento global y local por defecto se definen en el cuadro de diálogo Opciones. Si selecciona la opción vacía, Tekla Structures usa los valores globales.
Arriba, Inferior, Lados, Delante , Atrás, Inicial, Final	Para anular los valores por defecto globales o locales del cuadro de diálogo Opciones, defina el espesor de recubrimiento en cada cara de parte requerida.
Exportar IFC
Entidad IFC	Para la exportación IFC, seleccione el tipo de entidad IFC y el subtipo de la parte. Según la entidad IFC seleccionada, habrá unos subtipos disponibles u otros. Puede seleccionar el subtipo IFC4 entre las opciones predefinidas, o puede seleccionar USERDEFINED y después introducir cualquier texto en Tipo definido por usuario (IFC4).
Subtipo (IFC4)
Tipo definido por usuario (IFC4)
Más
ADUs	Haga clic en el botón Atributos definidos por usuario para abrir los atributos definidos por el usuario (ADU) de la parte. Los ADU proporcionan información adicional sobre la parte.
