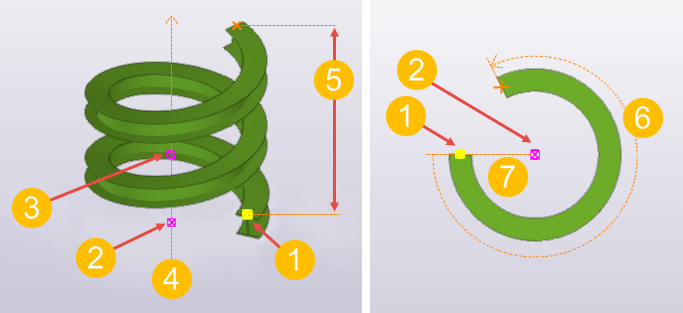

Las imágenes siguientes ilustran algunos conceptos básicos relacionados con la creación de vigas espirales. Tenga en cuenta que si cambia el posicionamiento, también cambia toda la geometría de la viga espiral.

(1) Punto inicial (el primer punto seleccionado)

(2) Punto central (el segundo punto seleccionado)

(3) Dirección del eje de rotación (el tercer punto opcional seleccionado)

(4) Eje central

(5) Altura total: la distancia desde el punto inicial hasta el final, paralela al eje central

(6) Ángulo de rotación: el ángulo de rotación de la viga espiral, indicado en grados. Nota: valor positivo = rotación en el sentido contrario a las agujas del reloj, valor negativo = rotación en el sentido de las agujas del reloj.

(7) Radio: la distancia desde el punto inicial al punto central, perpendicular al eje central

• La viga espiral tiene un solo radio constante.
• El desarrollo de vigas espirales cuya altura total es mayor que 0.00 no produce resultados completamente rectos en los dibujos. La cantidad de desvío que se produzca en los contornos del perfil de la parte y la longitud de la parte depende de varios factores: el tipo, el tamaño y la longitud del perfil; la cantidad de altura total y la cantidad de ángulo de rotación y de detallado utilizada.
• Las vigas espirales no siempre se enderezan en el desarrollo. Si se aplica una torsión desigual en el extremo inicial y en el extremo final, el resultado es que el dibujo desplegado muestra una parte desarrollada pero con torsión.
• Es posible que las uniones y los detalles no funcionen del modo previsto con vigas espirales.
• Puede que la exportación DSTV de vigas espirales no genere un resultado correcto.
• No puede exportar vigas en espiral como partes en la exportación IFC. Si está modelando estructuras de colada in situ con viga espiral, puede exportar la geometría a IFC como objetos de vertido.
