Crear una viga de acero

En la pestaña Acero, haga clic en .

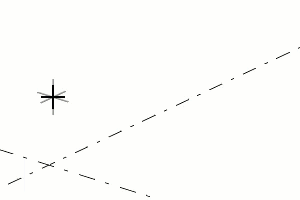

Elija dos puntos.

Tekla Structures crea la viga entre los puntos elegidos, utilizando las propiedades de Viga acero en el panel de propiedades.

También puede iniciar el comando en el panel de propiedades.

Asegúrese de que no haya nada seleccionado en el modelo.
En el panel de propiedades, haga clic en el botón Lista de tipos de objeto y seleccione Viga acero en la lista.

Tekla Structures inicia el comando y muestra las propiedades en el panel de propiedades.

Modificar las propiedades de viga de acero

Si el panel de propiedades no está abierto, haga doble clic en la viga para abrir las propiedades de Viga acero.
Cambie las propiedades según sea necesario.
Haga clic en Modificar.

Propiedades viga acero

Utilice las propiedades de Viga acero en el panel de propiedades para ver y modificar las propiedades de una viga de acero, poliviga de acero o viga curvada. Para abrir las propiedades, haga doble clic en la viga de acero. La extensión del nombre de un archivo de propiedades de viga es *.prt.

Si ha personalizado la disposición del panel de propiedades, la lista de propiedades puede ser diferente.


Opción	Descripción
General
Nombre	Nombre definible por el usuario de una viga. El número máximo de caracteres para el nombre es 61. Tekla Structures utiliza los nombres de parte en informes en Gestión documentos, así como para identificar las partes del mismo tipo.
Perfil	Perfil de la viga.
Material	Material de la viga.
Acabado	Tipo de acabado. El usuario puede definir el acabado. Describe cómo se ha tratado la superficie de la parte, por ejemplo, pintura anticorrosión, galvanizado en caliente, revestimiento de retardante de incendio, etc.
Clase	Se utiliza para agrupar vigas. Por ejemplo, puede mostrar partes de diferentes clases en colores distintos.
Serie numeración
Numeración parte	Prefijo de parte y número inicial para el número de posición de parte.
Numeración conjunto	Prefijo de conjunto y número inicial para el número de posición de conjunto.
Posición
En plano	Posición de la viga en el plano de trabajo, relativa a la línea de referencia de la viga.
Rotación	Rotación de la viga alrededor de su eje en el plano de trabajo.
En profundidad	Profundidad de posición de la viga. La posición siempre es perpendicular al plano de trabajo.
Desplazamiento extremo
Dx	Permite cambiar la longitud de la viga mediante el desplazamiento del punto extremo de la viga a lo largo de la línea de referencia de esta.
Dy	Permite mover el extremo de la viga perpendicular a la línea de referencia de la viga.
Dz	Permite mover el extremo de la viga en la dirección z del plano de trabajo.
Viga curvada
Plano	Plano de curvatura.
Radio	Radio de la viga curvada.
Número de segmentos	Número de segmentos que Tekla Structures utiliza al dibujar la viga curvada.
Deformación
Alabeo	Se usa para alabear vigas utilizando ángulos de deformación.
Curvatura	Se usa para la curvatura previa de las vigas.
Reducción	Se usa para reducir las vigas en el modelo. La longitud verdadera de la viga se reduce en el dibujo.
Exportar IFC
Entidad IFC	Para la exportación IFC, seleccione el tipo de entidad IFC y el subtipo de la parte. Según la entidad IFC seleccionada, habrá unos subtipos disponibles u otros. Puede seleccionar el subtipo IFC4 entre las opciones predefinidas, o puede seleccionar USERDEFINED y después introducir cualquier texto en Tipo definido por usuario (IFC4).
Subtipo (IFC4)
Tipo definido por usuario (IFC4)
Más
ADUs	Haga clic en el botón Atributos definidos por usuario para abrir los atributos definidos por el usuario (ADU) de la parte. Los ADU proporcionan información adicional sobre la parte.

Si las vigas se crean cerca una de la otra

Cuando se crean vigas que se colocan muy cerca entre sí, Tekla Structures puede considerarlas como un perfil gemelo. Para que esto no ocurra, utilice el atributo de usuario MAX_TWIN_SEARCH_DIST de la base de datos de perfiles.

En el menú Archivo, haga clic en Bases de datos > Base de datos perfiles para abrir el cuadro de diálogo Modificar Base de Datos Perfiles.
Seleccione el perfil que desee en el árbol de perfiles.
Vaya a la pestaña Atributos de usuario y defina la propiedad Distancia detección perfil gemelo con un valor mayor que 0, por ejemplo 0.1.
Haga clic en OK.
Cree las vigas usando el perfil.
