Puede crear segmentos de línea en el editor de esquemas seleccionando puntos. Tekla Structures crea automáticamente restricciones coincidentes entre los segmentos de línea y muestra un símbolo de chaflán donde se encuentran los segmentos de línea.

1. Abra un modelo de Tekla Structures.
2. En el menú Archivo, haga clic en Editores > Definir sección transversal en editor esquemas.
   Tekla Structures abre el cuadro de diálogo el editor de esquemas, Examinador Esquema y Variables.
3. Haga clic en el botón Trazar polilínea: .
4. Elija los puntos para crear cada segmento de línea.
5. Haga clic con el botón central del ratón para crear la polilínea.



Puede crear un arco en el editor de esquemas mediante la elección de tres puntos.

1. Abra un modelo de Tekla Structures.
2. En el menú Archivo, haga clic en Editores > Definir sección transversal en editor esquemas.
   Tekla Structures abre el cuadro de diálogo el editor de esquemas, Examinador Esquema y Variables.
3. Haga clic en el botón Trazar arco: .

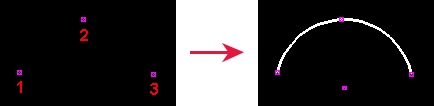

4. Elija tres puntos para definir el arco.



   Consejo:

   Puede utilizar la opción avanzada XS_​CS_​CHAMFER_​DIVIDE_​ANGLE para definir la suavidad del arco.

Puede crear un círculo en el editor de esquemas mediante la elección de dos puntos.

1. Abra un modelo de Tekla Structures.
2. En el menú Archivo, haga clic en Editores > Definir sección transversal en editor esquemas.
   Tekla Structures abre el cuadro de diálogo el editor de esquemas, Examinador Esquema y Variables.
3. Haga clic en el botón Trazar círculo: .
4. Elija un punto para indicar el centro del círculo (1).
5. Elija un punto para indicar el radio del círculo (2).
