Crear una placa irregular

Al crear una placa irregular, el perfil seleccionado define el espesor de la placa y los puntos que elija definirán la forma. Las esquinas de la placa irregular se pueden achaflanar.

En la pestaña Acero, haga clic en .
Seleccione los puntos de esquina de la placa irregular.
Haga clic con el botón central del ratón.

Tekla Structures crea la placa utilizando las propiedades de Placa irregular en el panel de propiedades.

También puede iniciar el comando en el panel de propiedades.

Asegúrese de que no haya nada seleccionado en el modelo.
En el panel de propiedades, haga clic en el botón Lista de tipos de objeto y seleccione Placa irregular en la lista.

Tekla Structures inicia el comando y muestra las propiedades en el panel de propiedades.

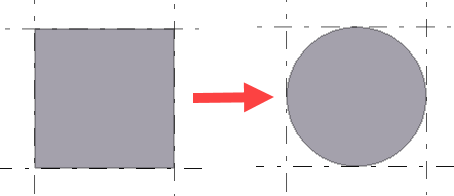

Crear una placa irregular redonda

Cree una placa irregular cuadrada con cuadro lados iguales.
Seleccione la placa.
Haga doble clic en un identificador.

Para facilitar la selección de los identificadores de las esquinas de placa irregular, asegúrese de que el conmutador Modificación directa no esté activo.

Se abren las propiedades de Chaflán esquina en el panel de propiedades.
En la lista Tipo, seleccione Redondeo .
En el cuadro Radio, introduzca el radio del chaflán.

El radio debe ser igual a la mitad del lado del cuadrado.
Haga clic en Modificar.
Repita los pasos anteriores para cada esquina que desee achaflanar.

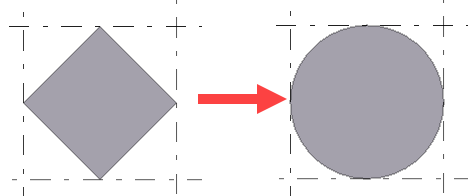

Método alternativo para crear una placa redonda

Cree una placa con forma de diamante con cuatro lados iguales.
Para redondear las esquinas, utilice el tipo de chaflán Punto arco .

Modificar las propiedades de placa irregular

Si el panel de propiedades no está abierto, haga doble clic en la placa para abrir las propiedades de Placa irregular.
Cambie las propiedades según sea necesario.
Haga clic en Modificar.

Propiedades de placa irregular

Utilice las propiedades de Placa irregular en el panel de propiedades para ver y modificar las propiedades de una placa irregular. Para abrir las propiedades, haga doble clic en la placa irregular. La extensión de nombre de un archivo de propiedades de placa irregular es *.cpl.

Si ha personalizado la disposición del panel de propiedades, la lista de propiedades puede ser diferente.


Opción	Descripción
General
Nombre	Nombre definible por el usuario de la placa irregular. El número máximo de caracteres para el nombre es 61. Tekla Structures utiliza los nombres de parte en informes en Gestión documentos, así como para identificar las partes del mismo tipo.
Perfil	Perfil de la placa irregular.
Material	Material de la placa irregular.
Acabado	Tipo de acabado. El usuario puede definir el acabado. Describe cómo se ha tratado la superficie de la parte, por ejemplo, pintura anticorrosión, galvanizado en caliente, revestimiento de retardante de incendio, etc.
Clase	Se utiliza para agrupar placas irregulares. Por ejemplo, puede mostrar partes de diferentes clases en colores distintos.
Serie numeración
Numeración parte	Prefijo de parte y número inicial para el número de posición de parte.
Numeración conjunto	Prefijo de conjunto y número inicial para el número de posición de conjunto.
Posición
En profundidad	Profundidad de posición de la placa irregular. La posición siempre es perpendicular al plano de trabajo.
Exportar IFC
Entidad IFC	Para la exportación IFC, seleccione el tipo de entidad IFC y el subtipo de la parte. Según la entidad IFC seleccionada, habrá unos subtipos disponibles u otros. Puede seleccionar el subtipo IFC4 entre las opciones predefinidas, o puede seleccionar USERDEFINED y después introducir cualquier texto en Tipo definido por usuario (IFC4).
Subtipo (IFC4)
Tipo definido por usuario (IFC4)
Más
ADUs	Haga clic en el botón Atributos definidos por usuario para abrir los atributos definidos por el usuario (ADU) de la parte. Los ADU proporcionan información adicional sobre la parte.
