Crear una losa de hormigón

Al crear una losa de hormigón, el perfil seleccionado define el espesor de la losa y los puntos elegidos definirán la forma. Las esquinas de la losa pueden achaflanarse.

En la pestaña Hormigón, haga clic en Losa .
Seleccione los puntos de esquina de la losa.
Haga clic con el botón central del ratón.

Tekla Structures crea la losa utilizando las propiedades de Losa hormigón en el panel de propiedades.

También puede iniciar el comando en el panel de propiedades.

Asegúrese de que no haya nada seleccionado en el modelo.
En el panel de propiedades, haga clic en el botón Lista de tipos de objeto y seleccione Losa hormigón en la lista.

Tekla Structures inicia el comando y muestra las propiedades en el panel de propiedades.

Crear una losa de hormigón redonda

Cree una losa cuadrada con cuadro lados iguales.
Seleccione la placa.
Haga doble clic en un identificador.

Para facilitar la selección de los identificadores de las esquinas de losa, asegúrese de que el conmutador Modificación directa no esté activo.

Se abren las propiedades de Chaflán esquina en el panel de propiedades.
En la lista Tipo, seleccione Redondeo .
En el cuadro Radio, introduzca el radio del chaflán.

El radio debe ser igual a la mitad del lado del cuadrado.
Haga clic en Modificar.
Repita los pasos anteriores para cada esquina que desee achaflanar.

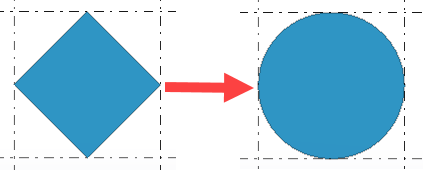

Método alternativo para crear una losa redonda

Cree una losa con forma de diamante con cuatro lados iguales.
Para redondear las esquinas, utilice el tipo de chaflán Punto arco .

Modificar las propiedades de losa de hormigón

Si el panel de propiedades no está abierto, haga doble clic en la losa para abrir las propiedades de Losa hormigón.
Cambie las propiedades según sea necesario.
Haga clic en Modificar.

Propiedades losa hormigón

Utilice las propiedades de Losa hormigón en el panel de propiedades para ver y modificar las propiedades de una losa de hormigón. Para abrir las propiedades, haga doble clic en la losa de hormigón. La extensión de nombre de un archivo de propiedades de losa de hormigón es *.csl.

Si ha personalizado la disposición del panel de propiedades, la lista de propiedades puede ser diferente.


Opción	Descripción
General
Nombre	Nombre definible por el usuario de la losa. El número máximo de caracteres para el nombre es 61. Tekla Structures utiliza los nombres de parte en informes en Gestión documentos, así como para identificar las partes del mismo tipo.
Espesor	Espesor de la losa.
Material	Material de la losa.
Acabado	Tipo de acabado. El usuario puede definir el acabado. Describe cómo se ha tratado la superficie de la parte.
Clase	Se utiliza para agrupar losas. Por ejemplo, puede mostrar partes de diferentes clases en colores distintos.
Posición
En profundidad	Profundidad de posición de la losa de hormigón. La posición siempre es perpendicular al plano de trabajo.
Unidad de colada
Numeración unidad colada	Prefijo y número inicial de colada para el número de posición de unidad de colada.
Unidad de colada	Permite indicar si la losa es prefabricada o de colada in situ.
Fase vertido	Fase de vertido de las partes de colada in situ. Se usa para separar los objetos de vertido entre sí.
Recubrimientos hormigón para conjuntos armaduras
Sistema coordenadas	Seleccione si el espesor de recubrimiento de hormigón de los conjuntos de armaduras en la parte se define en el sistema de coordenadas global o en el sistema de coordenadas local de la parte. Los valores de espesor de recubrimiento global y local por defecto se definen en el cuadro de diálogo Opciones. Si selecciona la opción vacía, Tekla Structures usa los valores globales.
Arriba, Inferior, Lados, Delante , Atrás, Inicial, Final	Para anular los valores por defecto globales o locales del cuadro de diálogo Opciones, defina el espesor de recubrimiento en cada cara de parte requerida.
Exportar IFC
Entidad IFC	Para la exportación IFC, seleccione el tipo de entidad IFC y el subtipo de la parte. Según la entidad IFC seleccionada, habrá unos subtipos disponibles u otros. Puede seleccionar el subtipo IFC4 entre las opciones predefinidas, o puede seleccionar USERDEFINED y después introducir cualquier texto en Tipo definido por usuario (IFC4).
Subtipo (IFC4)
Tipo definido por usuario (IFC4)
Más
ADUs	Haga clic en el botón Atributos definidos por usuario para abrir los atributos definidos por el usuario (ADU) de la parte. Los ADU proporcionan información adicional sobre la parte.
