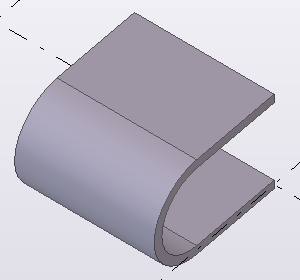

Puede crear una placa plegada cilíndrica seleccionando dos partes de acero o dos caras de parte. La placa plegada cilíndrica tiene un radio que puede modificar. Las propiedades de la placa plegada, como ID, espesor, clase y material de la placa, se determinan por la primera parte que seleccione.

1. En la pestaña Acero, haga clic en Placa > Crear placa plegada cilíndrica .
2. En la barra de herramientas de placa plegada, seleccione si desea crear la placa plegada seleccionando partes o caras de partes.

   Además, puede introducir el radio de la placa plegada cilíndrica. Si no se introduce ningún radio, Tekla Structures crea la placa plegada utilizando el radio por defecto.

   • Si ha seleccionado Por partes:

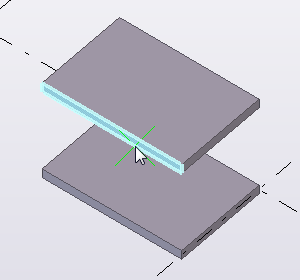

     1. Seleccione la primera parte.

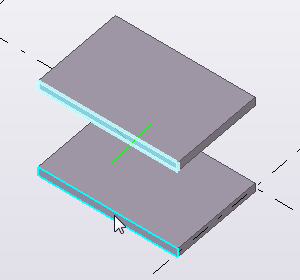

     2. Seleccione la segunda parte.



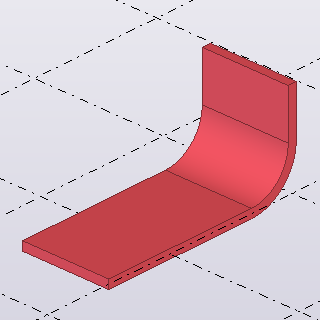

        Tekla Structures crea la placa plegada cilíndrica.



   • Si ha seleccionado Por caras:

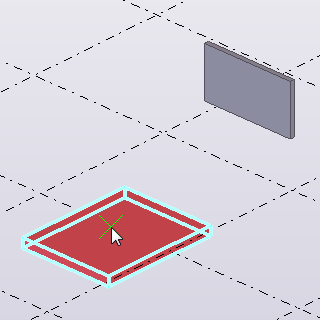

     1. Seleccione la primera cara de parte.

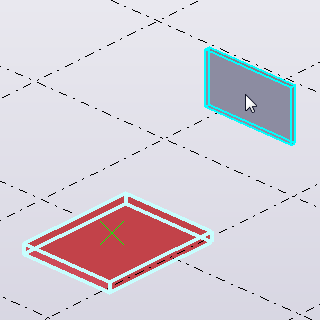

     2. Seleccione la segunda cara de parte.



        Tekla Structures crea la placa plegada cilíndrica.

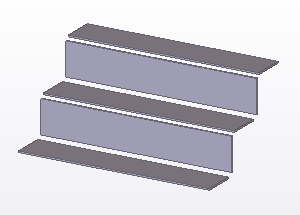

Puede crear una placa plegada cónica seleccionando dos partes de acero o dos caras de parte. La placa plegada cónica tiene dos radios que puede modificar. Las propiedades de la placa plegada, como ID, espesor, clase y material de la placa, se determinan por la primera parte que seleccione.

1. En la pestaña Acero, haga clic en Placa > Crear placa plegada cónica .
2. En la barra de herramientas de placa plegada, seleccione si desea crear la placa plegada seleccionando las partes o las caras de las partes.

   Para la placa plegada cónica puede introducir dos radios. Si no se introducen radios, Tekla Structures crea la placa plegada utilizando los radios por defecto.

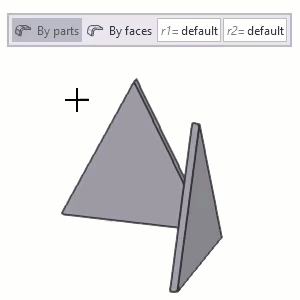

   • Si ha seleccionado Por partes:

     1. Seleccione la primera parte.



     2. Seleccione la segunda parte.



     3. Tekla Structures crea la placa plegada cónica.



   • Si ha seleccionado Por caras:

     1. Seleccione la primera cara de parte.



     2. Seleccione la segunda cara de parte.



     3. Tekla Structures crea la placa plegada cónica.



Al crear una placa plegada cilíndrica, puede introducir un radio para la placa. Para una placa plegada cónica puede introducir dos radios. Si no introduce ningún radio, Tekla Structures utiliza un radio de plegado por defecto al crear las placas plegadas. Más tarde puede cambiar el radio de plegado según sus necesidades.

1. Asegúrese de que se ha activado Modificación directa.
2. Seleccione la placa plegada.

   En la mitad de la sección curvada aparece un identificador de línea azul.



3. Seleccione el identificador de línea.

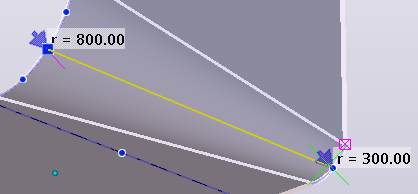

   Según el tipo de placa plegada, aparecen una flecha de dimensión azul (para placa plegada cilíndrica) o dos (para placa plegada cónica).

   • Para placa plegada cilíndrica:



   • Para placa plegada cónica:



4. Para modificar el radio, siga uno de los siguientes procedimientos:

   • Arrastre la flecha o las flechas hacia delante o hacia atrás a lo largo de la línea magenta.

     La dimensión "r =" cambia en consecuencia. Al soltar la flecha, el radio también cambia en el modelo.



   • En la barra de herramientas contextual, introduzca el radio o los radios.

   • También puede seleccionar la flecha y escribir una dimensión. Cuando empiece a escribir, Tekla Structures muestra el cuadro de diálogo Introducir Ubicación Numérica. Haga clic en OK para confirmar la dimensión.

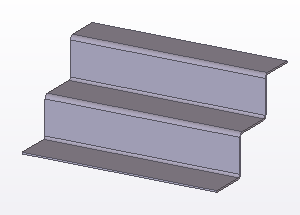

Al crear una placa plegada, Tekla Structures añade una sección curvada entre las partes seleccionadas. Puede modificar la sección curvada eligiendo una de las opciones predefinidas o modificando la forma manualmente. También puede modificar las secciones planas, que son las partes originales a partir de las que se creó la placa plegada.

1. Asegúrese de que se ha activado Modificación directa.
2. Seleccione la placa plegada.

   En la mitad de la sección curvada aparece un identificador de línea azul.

3. Seleccione el identificador de línea.

   Aparece una barra de herramientas contextual.

4. En la barra de herramientas contextual, seleccione una de las opciones de forma predefinidas:

   Opción	Descripción	Ejemplo
   Pliegue variable	Una reducción gradual del ancho entre las partes. Esta es la forma por defecto.
   Pliegue estrecho	Ancho constante entre las partes. El ancho está determinado por la parte más estrecha.
   Pliegue ancho	Ancho constante entre las partes. El ancho está determinado por la parte más ancha.

5. Para modificar manualmente la sección curvada:
   1. Seleccione el identificador de línea azul.

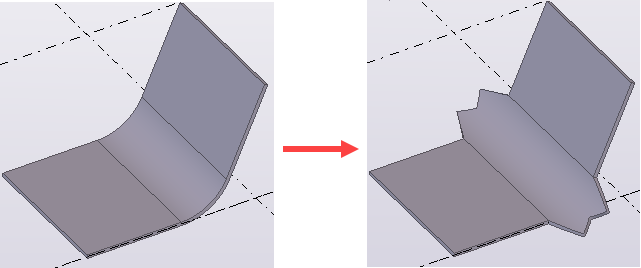

      Puede modificar los contornos de cara o los contornos laterales de los pliegues tanto en la placa plegada cilíndrica como en la cónica. Tekla Structures muestra los identificadores de contorno en azul:



   2. Arrastre los identificadores para cambiar la forma de la sección curvada.

      Por ejemplo,





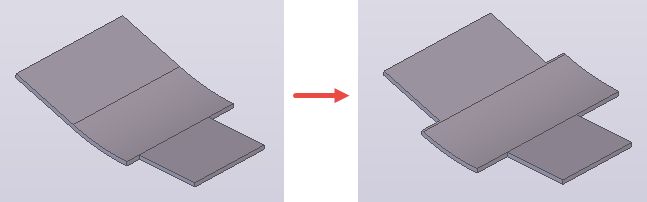

6. Para modificar las secciones planas:
   1. Seleccione la placa plegada.

      Tekla Structures muestra un identificador de selección verde en el centro de cada sección plana:



   2. Haga clic en el identificador de selección de la sección que desee modificar.

      Aparecerán los identificadores de modificación directa de la sección seleccionada:



   3. Utilice los identificadores de modificación directa para cambiar la forma de la sección plana.
7. Para modificar el ángulo de la placa plegada:
   1. Haga clic en el identificador de selección verde en el centro de la sección plana cuyo ángulo desea modificar.
   2. Seleccione el identificador de línea.

      Aparece una barra de herramientas contextual.

   3. En la barra de herramientas contextual, haga clic en Activar manipulador ángulos.

      La rueda del manipulador de ángulos aparece en el modelo.



   4. Modifique el ángulo usando la rueda.

      Si desea modificar el ángulo de otra sección plana, haga clic en el otro identificador de selección verde.

8. Para cambiar la sección principal de la placa plegada:
   1. Haga clic en el identificador de selección verde de la sección que desea definir como la sección principal.

      Aparece una barra de herramientas contextual.

   2. En la barra de herramientas contextual, haga clic en Establecer sección principal.

      Los identificadores de modificación directa se activan en la nueva sección principal. La sección principal y el sistema de coordenadas de la placa plegada cambian en consecuencia, cambiando la orientación de la placa plegada en un dibujo de desarrollo.

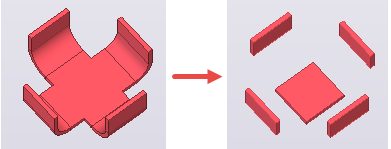

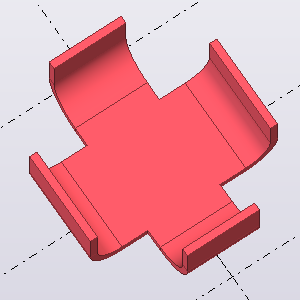

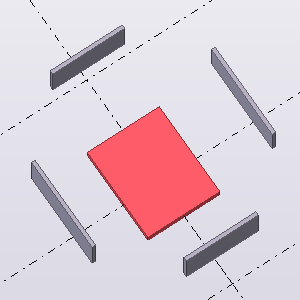

Puede devolver las placas plegadas a sus objetos individuales y, a continuación, editarlas y utilizarlas igual que cualquier otro objeto de modelo. Si la placa plegada consta de varias secciones curvadas que se unen en la misma parte, puede eliminar cada sección curvada por separado o desglosar la placa plegada completa a la vez.

1. Si el panel de propiedades no está abierto, haga doble clic en la placa plegada para abrir las propiedades de Placa plegada.
2. Cambie las propiedades según sea necesario.
3. Haga clic en Modificar.
