Cómo afectan las bases de datos de tornillos y conjuntos de tornillos al cálculo de la longitud
Tekla Structures calcula la longitud del tornillo en función del espesor de los materiales que se van a unir, además de las arandelas y tuercas.
Tekla Structures usa valores de la base de datos de tornillos y la base de datos de conjuntos de tornillos cuando calcula la longitud de los tornillos. Si la base de datos de tornillos no contiene tornillos de la longitud que necesita, puede añadirlos a la base de datos de tornillos.
Estas opciones de Conjunto del cuadro de diálogo de propiedades de Tornillo afectan al cálculo de la longitud de tornillo.
(1) Si esta casilla de verificación no está seleccionada, sólo se crea un agujero.
(2) Primera arandela
(3) Segunda arandela
(4) Arandelas adicionales
(5) Primera tuerca
(6) Segunda tuerca
Si se selecciona la casilla de verificación de un elemento de tornillo, el elemento de tornillo se utiliza en el conjunto de tornillo y en el cálculo de la longitud de tornillo.

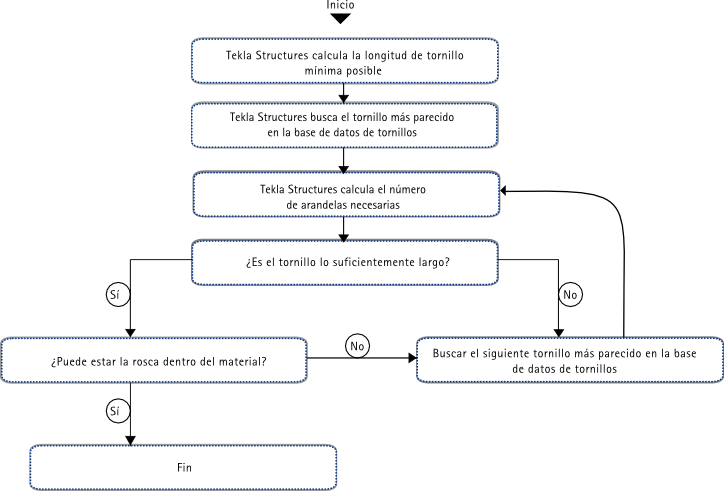

En el gráfico y los pasos siguientes se explica el proceso de cálculo de la longitud de tornillo.
Si no se encuentra ningún tornillo que cumpla estos requisitos en la base de datos de tornillos, el modelo muestra que el tornillo no es válido.
-
Tekla Structures calcula la longitud mínima posible del tornillo:
espesor primera arandela
+ espesor material
+ espesor segunda arandela
+ espesor arandela adicional
+ espesor primera tuerca
+ espesor segunda tuerca
+ longitud extra
-
Tekla Structures busca el elemento más parecido en la base de datos de tornillos.
-
Tekla Structures calcula el número de arandelas necesario (no debe ser más de 10) de forma que la longitud del cuerpo del tornillo sea inferior a:
espesor primera tuerca
+ espesor material
+ espesor segunda tuerca
+ espesor primera arandela
+ espesor segunda arandela
+ (número arandelas * espesor arandela adicional)
-
Tekla Structures comprueba que el tornillo encontrado en el paso 2 mide más de:
longitud adicional
+ espesor primera tuerca
+ espesor material
+ espesor segunda tuerca
+ dist. adicional (de la base de datos de tornillos)
+ espesor primera arandela
+ espesor segunda arandela
+ (número arandelas * espesor arandela adicional)
-
Si el tornillo seleccionado no satisface los criterios del paso 4, Tekla Structures vuelve al paso 2. En caso contrario, va al paso 6.
Tekla Structures comprueba que el tornillo seleccionado cumple todas las condiciones siguientes.

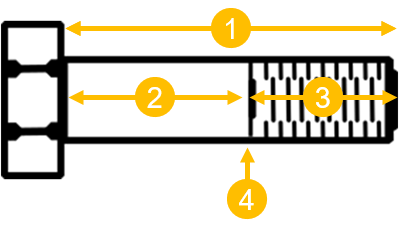

Estos cálculos hacen referencia a las siguientes partes del tornillo:
(1) Longitud total del eje
(2) Longitud de agarre: la longitud del vástago sin roscar, excluida la excentricidad
(3) Longitud de rosca: la longitud de la rosca, excluida la excentricidad
(4) Excentricidad: la parte del tornillo entre el vástago sin roscar y la rosca
-
¿Puede la rosca estar en el material al que tiene que conectarse?
Aun cuando la rosca no puede estar dentro del material, el cálculo siempre permite que 3 o 4 mm de la rosca estén dentro del material, dependiendo del diámetro del tornillo. Si el diámetro de tornillo es ≥ 24 mm, permitirá 4 mm; en caso contrario, permitirá 3 mm.
-
La longitud de agarre debe ser mayor que:
espesor material
+ longitud extra
+ espesor primera arandela
- rosca máxima permitida en material (O 3 mm o 4 mm si rosca en material = no)
-
La longitud de agarre se calcula como:
longitud eje total
- longitud rosca
- excentricidad
-
La longitud de excentricidad se calcula del siguiente modo:
Diámetro tornillo (mm)
Excentricidad (mm)
>33.0
10.0
>27.0
8.0
>22.0
7.0
>16.0
6.0
>12.0
5.0
>7.0
4.0
>4.0
2.5
≤4
1.5
-
-
Si el tornillo seleccionado no reúne todos los requisitos anteriores, Tekla Structures vuelve al paso 2 y prueba con el siguiente tornillo más largo.
-
Si está definida la opción avanzada XS_BOLT_LENGTH_EPSILON, se suma o resta el espesor épsilon al espesor de material para evitar un cálculo incorrecto de la longitud del tornillo.
Por ejemplo, si no se tiene en cuenta este valor y la longitud calculada era de 38.001 mm, es posible que se seleccione un tornillo de 39 mm.
