Añadir dimensiones a un esquema de perfil
Después de haber trazado un perfil, utilice dimensiones para crear distintas distancias en el perfil paramétrico. Puede utilizar estas dimensiones para definir el tamaño del perfil al utilizarlo en un modelo.
Tekla Structures también añade las dimensiones que cree a la lista de variables que puede usar en los cálculos.
Nota:
No cree excesivas dimensiones en un esquema. Si hay demasiadas dimensiones, no se podrán ajustar cuando los valores cambien.
En este ejemplo, si crea la dimensión marcada en rojo, la dimensión b1 ya no funciona:
Antes de comenzar
Antes de empezar, perfeccione la forma del esquema de perfil añadiendo una restricción.

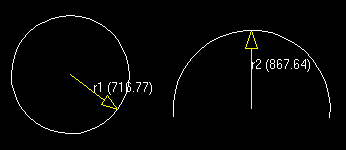

Añadir una dimensión de radio a un esquema
Puede crear una dimensión de radio para un arco o un círculo en un esquema de perfil.
-
Haga clic en el botón Trazar dimensión radio:
.
-
Seleccione el arco o círculo.

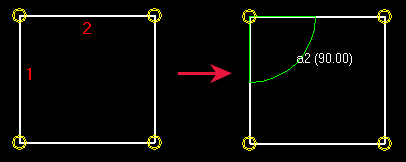

Añadir una dimensión de ángulo a un esquema
Puede crear una dimensión de ángulo entre dos líneas en un esquema de perfil. El ángulo se calcula en sentido contrario a las agujas del reloj a partir de la primera línea seleccionada.
-
Haga clic en el botón Trazar dimensión ángulo:
.
-
Seleccione la segunda línea (2).
Consejo:Si no puede ver el símbolo de ángulo, desplácese con la rueda del ratón para acercar.

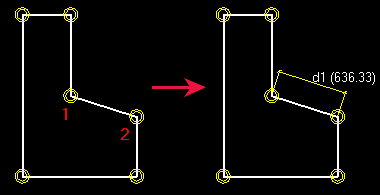

Añadir una dimensión entre dos puntos en un esquema
Puede añadir una dimensión a un esquema de perfil, entre dos puntos que elija.
-
Haga clic en el botón Trazar dimensión libre:
-
Seleccione un punto para indicar la ubicación del texto y las líneas de la dimensión.

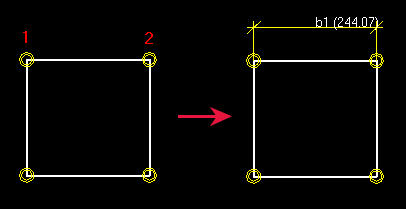

Añadir una dimensión horizontal a un esquema
Puede añadir una dimensión horizontal a un esquema de perfil, entre dos puntos que elija.
-
Haga clic en el botón Trazar dimensión horizontal:
.
-
Seleccione un punto para indicar la ubicación del texto y las líneas de la dimensión.

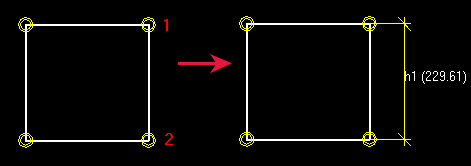

Añadir una dimensión vertical a un esquema
Puede añadir una dimensión vertical a un esquema de perfil, entre dos puntos que elija.
-
Haga clic en el botón Trazar dimensión vertical:
.
-
Seleccione un punto para indicar la ubicación del texto y las líneas de la dimensión.
Eliminar una dimensión de un esquema
Puede borrar una dimensión si ya no se necesita en un esquema.
Qué hacer a continuación
A continuación, defina planos de posición para el esquema de perfil.
