Precisar la forma de un esquema de perfil añadiendo una restricción
Después de haber trazado el contorno de un perfil, utilice restricciones para precisar el esquema y bloquear la forma.
Por ejemplo, puede enderezar líneas, crear ángulos de 90 grados, forzar la unión de líneas, cerrar la forma y añadir chaflanes en esquinas.
Para enderezar todo el perfil, utilice restricciones horizontales y verticales junto con otras restricciones. Aunque la forma esté bloqueada, puede girar el perfil en el modelo.
Antes de comenzar
Antes de empezar, trace el contorno del perfil en el editor de esquemas.
Añadir una restricción paralela

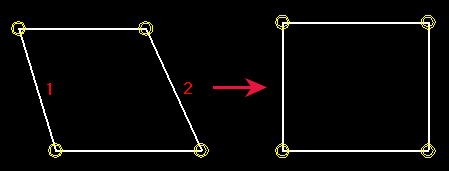

Puede usar una restricción paralela para forzar que dos líneas de un esquema de perfil sean paralelas entre sí.
-
Haga clic en el botón Restricción paralela:
.
-
Seleccione otra línea en el esquema (2).
Añadir una restricción perpendicular

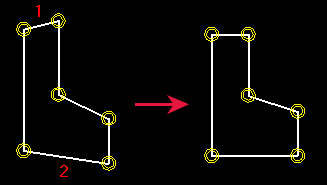

Puede usar una restricción perpendicular para forzar que una línea de un esquema de perfil forme un ángulo de 90 grados con otra línea que seleccione.
No es obligatorio que las líneas seleccionadas se crucen. Puede añadir una restricción perpendicular a dos líneas cualesquiera.
-
Haga clic en el botón Restricción perpendicular:
.
-
Seleccione otra línea en el esquema (2).
Añadir una restricción coincidente

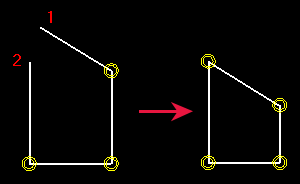

Puede usar una restricción coincidente para forzar que dos líneas de un esquema de perfil empiecen o terminen en el mismo punto mediante la extensión o reducción de una o ambas líneas.
No es obligatorio que las líneas seleccionadas se crucen. A dos líneas cualesquiera puede añadir una restricción coincidente.
Nota:
Tekla Structures crea automáticamente restricciones coincidentes:
-
donde se encuentran las dos líneas
-
entre segmentos de línea al dibujarlos con la herramienta Trazar polilínea
-
entre el inicio del primer segmento de línea y el final del último segmento de línea de una forma, si están a una determinada distancia entre sí
-
Asegúrese de que el conmutador Elegir puntos extremos
está activo.
-
Haga clic en el botón Restricción coincidente:
.
-
Elija el punto final de la segunda línea (2).
Añadir una restricción fija
Puede usar una restricción fija para bloquear la posición y el ángulo de una línea en un esquema de perfil de modo que otras restricciones no la afecten.
-
Haga clic en el botón Restricción fija:
.
- Seleccione una línea en el esquema.
Añadir una restricción horizontal
Puede usar una restricción horizontal para forzar que una línea de un esquema de perfil sea paralela al eje x local.
Tekla Structures crea restricciones horizontales de forma automática al crear líneas que son casi horizontales.
-
Haga clic en el botón Restricción horizontal:
.
-
Seleccione las líneas que desee enderezar (1, 2).
Añadir una restricción vertical

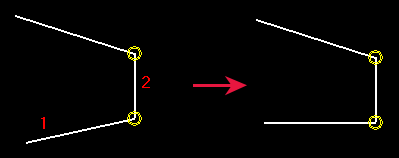

Puede usar una restricción vertical para forzar que una línea de un esquema de perfil sea paralela al eje y local.
Tekla Structures crea restricciones verticales de forma automática al crear líneas que son casi verticales.
-
Haga clic en el botón Restricción vertical:
-
Seleccione las líneas que desee enderezar (1, 2).
Eliminar una restricción
Puede borrar una restricción de un esquema de perfil si ya no es necesaria.
-
Haga clic en
para abrir Examinador Esquema.
- Seleccione la restricción que desea borrar.
- Haga clic con el botón derecho y seleccione Borrar.
- Haga clic en Actualizar.
Qué hacer a continuación
A continuación, añada dimensiones al esquema de perfil.
