Escalera peldaño madera (S72)

Escalera peldaño madera (S72) crea escaleras rectas con descansos superior e inferior opcionales. La escalera consta de zancas, posibles descansos y los peldaños reales.

Objetos creados

Zancas
Peldaños
Descansos (opcional)
Paréntesis
Placas a los extremos de zanca (opcional)
Tornillos
Soldaduras

Usar para


Situación	Descripción
	Escalera con peldaños de madera. Tipo de descanso inferior vertical.
	Escalera con zancas en forma de C. Tipo de descanso inferior horizontal. Los peldaños de madera se atornillan a los soportes de acero.
	Escalera con zancas entalladas a la viga de apoyo.

Antes de comenzar

Si las zancas están entalladas para resistir las vigas de soporte, cree las vigas de soporte antes de crear la escalera.

Orden de selección

Elija un punto para indicar el punto de protección de canto del primer peldaño.
Elija otro punto para indicar el punto de protección de canto del último peldaño.
El orden en que se elijan los puntos no tiene ningún efecto.
Haga clic con el botón central del ratón para crear la escalera.
Si ha seleccionado las siguientes opciones de entalladura en la pestaña Dibujo, seleccione las vigas de apoyo y, a continuación, haga clic con el botón central del ratón.

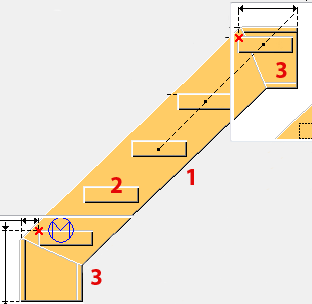

Clave de identificación de parte


	Parte
1	Zanca
2	Peldaño
3	Descansos

Pestaña Dibujo

Utilice la pestaña Dibujo para controlar la geometría de zanca y los puntos de protección de canto de los peldaños.

Tipo de descanso superior


Opción	Descripción
	Por defecto
	Descanso horizontal

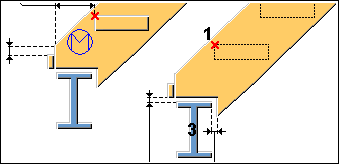

	Entallado La parte superior de la zanca está en la parte de apoyo. Las placas horizontal y vertical se sueldan al final de la zanca.

Tipo de descanso inferior


Opción	Descripción
	Por defecto

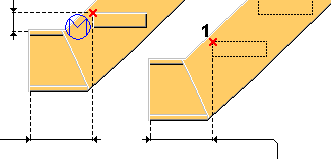

	Vertical Crea un descanso vertical en el que el punto inferior elegido se encuentra en el plano superior del último peldaño.

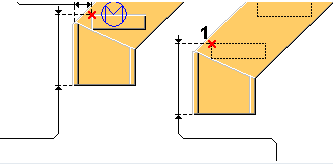

	Horizontal Crea un descanso horizontal en el que el punto inferior elegido se encuentra en el plano superior del último peldaño.

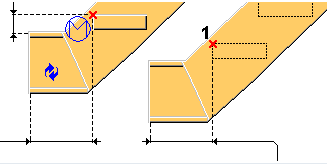

	Punto bajado vertical El punto elegido está en la parte superior de acero o en el acabado de suelo.
	Punto bajado horizontal El punto elegido está en la parte superior de acero o en el acabado de suelo.

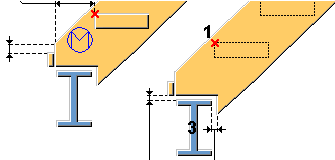

	Entallado Crea una entalladura en la parte inferior de la zanca para soportar la parte de apoyo. Se suelda una placa vertical en el extremo de la zanca.

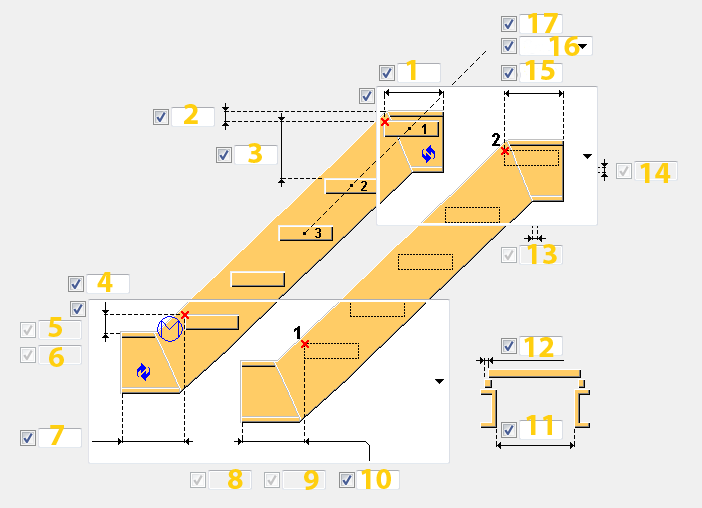

Dimensiones de la escalera


	Descripción	Por defecto
1	Define la distancia entre el punto superior y el final del descanso superior izquierdo. Si establece el valor en 0 mm, no se creará el descanso superior izquierdo. Si establece el tipo de descanso superior como entallado, define la dimensión de corte de la placa horizontal desde el borde de la zanca.	`0 mm`
2	Define la distancia vertical desde el punto superior a la parte superior de acero del descanso superior. Si no se crea el descanso superior, se utiliza la parte superior de acero de la zanca. Si establece el tipo de descanso superior como entallado, define la distancia vertical desde el punto superior al corte horizontal superior de la zanca.	`200 mm`
3	Define la distancia máxima permitida entre dos peldaños consecutivos. La separación entre los peldaños se calcula utilizando el tipo de separación de peldaños Exacto o Igual, y el número de peldaños. Por ejemplo, si la altura del peldaño debe ser `200 mm`, la configuración Exacto crea peldaños exactamente de esta altura (introduzca el número de peldaños como un entero). La opción Igual crea el número de peldaños necesario de abajo arriba, calculando la altura lo más cercana posible a `200 mm`.	`(Zx220)/(Z+220) mm,` `donde Z es la distancia vertical entre los 2 puntos elegidos.`
4	Defina esta dimensión según el tipo de descanso inferior seleccionado: Punto horizontal o bajado horizontal Define la distancia vertical entre el punto elegido inferior y la parte superior de acero del descanso inferior. Punto vertical o bajado vertical Define la distancia horizontal entre el punto seleccionado inferior y la cara más distante del descanso inferior. No se ha seleccionado ningún descanso inferior Define la distancia horizontal desde el punto elegido inferior al corte vertical de la zanca. Por defecto, el corte se realiza en el borde de la parte de apoyo.	`150 mm`
5	Define la dimensión vertical desde el punto inferior al primer peldaño. Puede definir esta dimensión si el tipo de separación de peldaños se ha definido como Igual y el tipo del descanso inferior es vertical o punto bajado horizontal.	`igual con separación vertical entre peldaños`
6	Define la dimensión de corte de la placa vertical desde el borde de la zanca. Puede definir esta dimensión cuando el tipo del descanso inferior se ha configurado como entallado.	`0 mm`
7 10	Defina esta dimensión según el tipo de descanso inferior seleccionado: Descanso inferior horizontal o de punto bajado horizontal. Define la distancia al borde horizontal entre el punto inferior y el descanso inferior. Descanso inferior vertical o de punto bajado vertical. Define la distancia al borde vertical entre el punto inferior y el punto más bajo del descanso inferior.	`600 mm`
8	Define la separación vertical entre la parte de apoyo inferior y el corte de la zanca. Puede definir esta dimensión si ha configurado el tipo del descanso inferior como entallado.	`0 mm`
9	Define la separación horizontal entre la parte de apoyo inferior y el corte de la zanca. Puede definir esta dimensión si ha configurado el tipo del descanso inferior como entallado.	`0 mm`
11	Define el ancho de los peldaños.	`0 mm`
12	Define la dimensión para acortar los peldaños equitativamente en ambos lados.	`1000 mm`
13	Define la separación horizontal entre la parte de apoyo superior y el corte de la zanca. Puede definir esta dimensión si ha configurado el tipo del descanso superior como entallado.	`0 mm`
14	Define la separación vertical entre la parte de apoyo superior y el corte de la zanca. Puede definir esta dimensión si ha configurado el tipo del descanso superior como entallado.	`0 mm`
15	Defina esta dimensión según el tipo de descanso superior seleccionado: Descanso superior horizontal. Define la distancia entre el punto superior y el final de la zanca. Descanso superior entallado. Define la distancia horizontal entre el punto superior y el corte vertical de la zanca. Por defecto, el corte se realiza en el borde de la parte de apoyo. Si define esta dimensión como `0 mm`, no se crea el descanso superior.	`0 mm`
16	Seleccione el tipo de separación de los peldaños: Exacto crea los peldaños exactamente con la altura definida. Introduzca el número de peldaños como un entero. Igual crea el número de peldaños necesario de abajo arriba, calculando la altura lo más cercana posible a la altura de los peldaños definida. El tipo de separación controla cómo se calcula la separación vertical entre los peldaños. Si selecciona Exacto y define el tipo de descanso inferior como horizontal o punto bajado vertical, los peldaños se espacian desde el punto superior al punto inferior. En todos los demás casos los peldaños se espacian desde el punto inferior al punto superior.	`Igual`
17	Introduzca el número de peldaños. Esta opción depende del tipo de separación de peldaños y de la separación entre peldaños. Si establece el tipo de separación de peldaños como Exacto o Igual y la distancia de separación no está definida, Escalera peldaño madera (S72) crea el número de peldaños que se haya definido.	`Calculado a partir de la distancia vertical entre los 2 puntos elegidos y la separación entre los peldaños (3)`

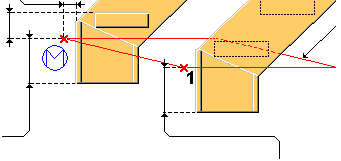

Desplazamiento del descanso vertical

En la parte superior e inferior de las zancas, defina el desplazamiento vertical del descanso horizontal izquierdo y derecho.

Pestaña Configuración escalera

Utilice la pestaña Configuración escalera para controlar las propiedades de parte, los peldaños superior e inferior, la posición de la escalera en el plano horizontal y la rotación de las zancas y los peldaños.

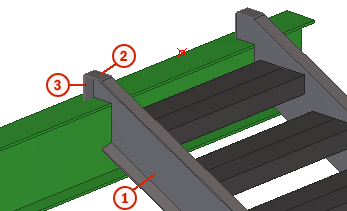

Propiedades de las partes de la escalera


	Parte	Descripción	Por defecto
1	Zanca izquierda	Siempre se crea Seleccione un perfil de la base de datos de perfiles.	`BLU400*2` El nombre por defecto es `STRINGER`.
1	Zanca derecha	Siempre se crea Seleccione un perfil de la base de datos de perfiles.	`BLU400*2` El nombre por defecto es `STRINGER`.
2	Placa H superior	Solo se crea si la parte superior de la zanca está sobre la viga de apoyo.	`6 mm` El nombre por defecto es `PLATE`.
3	Placa V superior	Solo se crea si la parte superior de la zanca está sobre la viga de apoyo.	`6 mm` El nombre por defecto es `PLATE`.
4	Placa V inferior	Solo se crea si la parte inferior de la zanca está sobre la viga de apoyo.	`6 mm` El nombre por defecto es `PLACA`.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Clase	Número de clase de parte.
Acabado	Describe cómo se ha tratado la superficie de la parte.

Opciones de configuración de la escalera


Opción	Descripción
Crear conjunto	Define qué partes del componente de escalera forman un conjunto. El valor por defecto es zancas. No: No se crean soldaduras en el componente. Sí: Se crean todas las soldaduras en el componente. Zancas: No se crean las soldaduras 2 y 3 entre los peldaños y las zancas. Las zancas permanecen como conjuntos independientes y cada peldaño es un conjunto independiente. Los soportes están soldados a las zancas.
Línea referencia zanca	Arriba: La línea situada en el interior de la escalera, en la cara superior, se utiliza como línea de referencia. Protección de canto: La línea de protección de canto se utiliza como línea de referencia. La línea de referencia se utiliza para dibujos de taller.
Rotación de peldaños	Rotación del peldaño alrededor de su eje. El valor por defecto es Arriba.
Posición en el plano	Posición de la escalera. Se utiliza como línea de referencia la línea central de los peldaños. El valor por defecto es Derecha.
Desplazamiento	Desplazamiento de la escalera en el plano respecto a la posición definida en la opción Posición en el plano. El desplazamiento por defecto es de `0 mm`.
Rotación zanca	Rotación de la zanca alrededor de su eje. El valor por defecto es Superior .
Crear peldaño superior	Define si se crea el primer peldaño de la escalera (el peldaño más alto). Por defecto, se crea el primer peldaño.
Crear peldaño inferior	Define si se crea el último peldaño de la escalera (el peldaño más bajo). Por defecto, se crea el último peldaño.

Pestaña Tornillos

Utilice la pestaña Tornillos para controlar las propiedades del grupo de tornillos que une los peldaños de madera a los soportes.

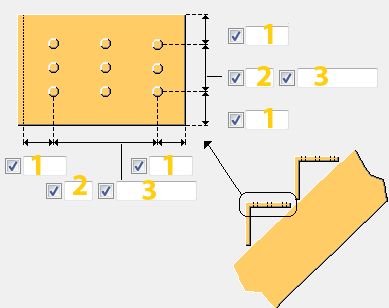

Dimensiones del grupo de tornillos


	Descripción	Por defecto
1	Distancia borde tornillo.	`diámetro tornillo * 1,5`
2	Número de tornillos.	`2`
3	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Introduzca un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.	`100 mm`

Dirección de atornillado

Se utiliza para cambiar la dirección de los tornillos.


Opción	Descripción
	Por defecto.
	Atornillado desde el soporte al peldaño.
	Atornillado desde el peldaño al soporte.

Propiedades básicas de tornillos


	Descripción	Por defecto
Tamaño tornillo	Diámetro del tornillo.	`20 mm`
Estándar tornillo	El estándar de tornillo que se usará en el componente.	`7990`
Tolerancia	El hueco entre el tornillo y el agujero.	`2 mm`
Rosca mat.	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con rosca. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben montarse los tornillos.	`Obra`

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Pestaña Peldaño madera

Utilice la pestaña Peldaño madera para definir el perfil de peldaño y las propiedades de los soportes de placa plegada.

Soporte y perfil de peldaño


Parte	Descripción	Por defecto
Soporte peldaño	Para crear un soporte de peldaño, seleccione un perfil en la base de datos de perfiles.	`PL10*150`
Perfil peldaño	Para crear peldaños, seleccione un perfil en la base de datos de perfiles.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.
Clase	Número de clase de parte.
Acabado	Describe cómo se ha tratado la superficie de la parte.

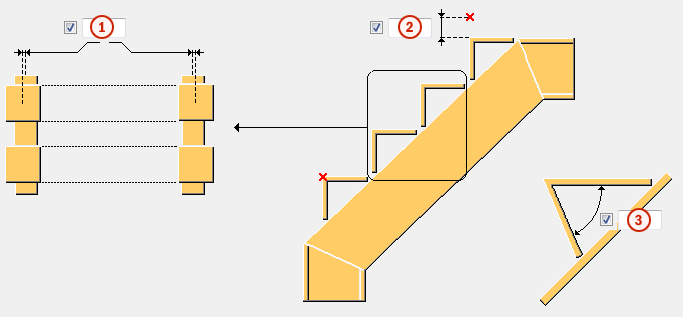

Dimensiones del soporte


	Descripción	Por defecto
	Define la dimensión de desplazamiento que mueve las placas de soporte plegadas en relación con la línea central de la zanca.	`0 mm`
	Define el espesor de los peldaños que se colocarán en los soportes plegados. No se crearán los peldaños reales, solo se redimensionará la altura de los soportes.	`0 mm`
	Define el ángulo que se plegará el soporte, en grados.	`0`

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
