Unión Articulación PEB (S93)

Unión Articulación PEB (S93) crea una unión de articulación entre un dintel y una columna. La unión de placa de unión puede ser horizontal, vertical o perpendicular a la viga.

Objetos creados

Placas de unión
Rigidizador de alma
Rigidizadores de ala (2)
Rigidizadores internos (4)
Rigidizadores externos (4)
Rigidizadores diagonales o placa de alma
Tornillos
Soldaduras

Usar para


Situación	Descripción
	Unión de articulación vertical con rigidizadores de ala triangulares, y rigidizadores interiores y exteriores. El alma se refuerza con rigidizadores diagonales.
	Unión de articulación horizontal con rigidizadores interiores y exteriores. El alma se refuerza con rigidizadores diagonales.

Orden de selección

Seleccione la columna.
Seleccione el dintel.
Haga clic con el botón central del ratón para crear la unión.

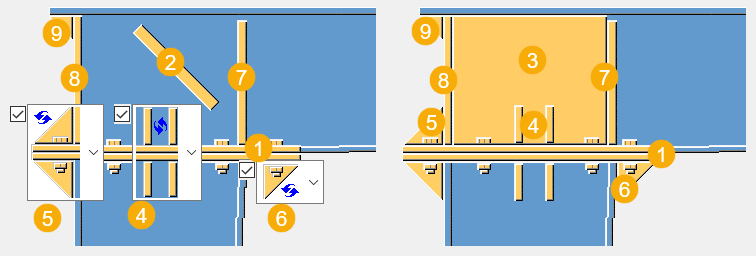

Clave de identificación de parte


	Descripción
1	Placa unión
2	Rigid. diagonal
3	Placa de alma
4	Rigidizador de alma
5	Rigidizador externo
6	Rigidizador interno
7	Rigidizador articulación
8	Placa unión articulación
9	Rigidizador solape esquina

Pestaña Dibujo

Utilice la pestaña Dibujo para definir las dimensiones y el tipo de unión.

Tipo de unión

Seleccione cómo se crea la unión:

Horizontal
Perpendicular
Vertical

Crear placa de alma o rigidizador diagonal


Opción	Descripción
	Por defecto Se crea una placa de alma. Auto ValoresPorDefecto puede cambiar esta opción.
	Se crea el rigidizador diagonal.
	Se crea una placa de alma.

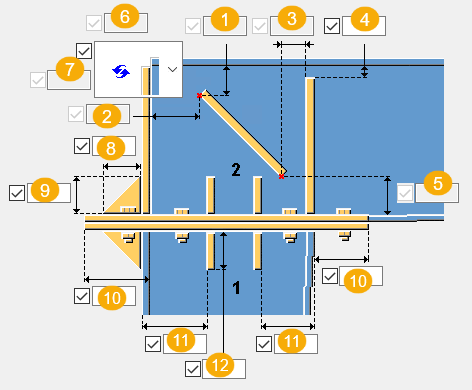

Dimensiones


	Descripción
1	Distancia vertical del punto de entrada superior del rigidizador diagonal desde el alma de la parte secundaria.
2	Distancia horizontal del punto de entrada superior del rigidizador diagonal desde el ala de la parte secundaria.
3	Distancia horizontal del punto de entrada inferior del rigidizador diagonal desde el rigidizador de la articulación.
4	Distancia al borde del rigidizador de articulación desde el alma de la parte secundaria.
5	Distancia vertical del punto de entrada inferior del rigidizador diagonal desde el alma de la parte secundaria.
6	Dimensión horizontal del rigidizador de solape de esquina.
7	Dimensión vertical del rigidizador de solape de esquina. Si no se crea el rigidizador de solape de esquina, será la dimensión de la placa de unión de la articulación desde el ala de la parte secundaria.
8	Dimensión horizontal del rigidizador externo.
9	Dimensión vertical del rigidizador externo.
10	Dimensión de la extensión de placa de unión desde el alma de parte principal.
11	Distancia del borde del rigidizador desde el ala de la parte principal.
12	Dimensión del rigidizador de alma en el lado de la parte principal.

Dimensión de chaflán


	Descripción
1	Dimensión del chaflán horizontal
2	Dimensión del chaflán vertical

Forma de chaflán


Opción	Descripción
	Por defecto No chaflán Auto ValoresPorDefecto puede cambiar esta opción.
	No chaflán
	Chaflán de línea
	Chaflán convexo
	Chaflán cóncavo

Pestaña Partes

Utilice la pestaña Partes para definir las propiedades de las placas y los rigidizadores.

Partes


Opción	Descripción
Placa de unión	Espesor y ancho de la placa de unión
Rigid. diagonal	Espesor y ancho del rigidizador diagonal
Placa alma	Espesor de la placa de alma
Rigidizador alma	Espesor y ancho de los rigidizadores de alma
Rigidizador externo	Espesor del rigidizador externo
Rigidizador interno	Espesor, ancho y altura del rigidizador interno.
Rig. articulación	Espesor y ancho del rigidizador de articulación.
Pl. unión articul.	Espesor y ancho de la placa de unión de la articulación
Rig. solape esquina	Espesor del rigidizador de solape de esquina


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Creación de rigidizadores


Opción	Descripción
	Seleccione si se crean los rigidizadores de ala al sesgo, en ángulo recto o no se crean. Se utiliza el sesgo por defecto. Auto ValoresPorDefecto puede cambiar esta opción.
	Seleccione cuántos rigidizadores de alma se crean o si no se crean. El valor por defecto es dos rigidizadores. Auto ValoresPorDefecto puede cambiar esta opción.
	Seleccione si se crean los rigidizadores internos al sesgo, en ángulo recto o no se crean. Se utiliza el sesgo por defecto. Auto ValoresPorDefecto puede cambiar esta opción.

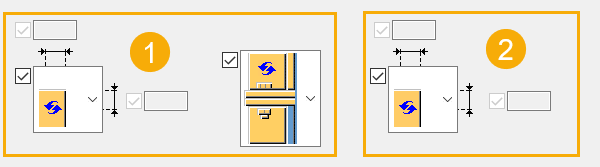

Creación de rigidizadores

Seleccione la cantidad de rigidizadores que se crean, defina la forma de los rigidizadores y las dimensiones del chaflán.


	Descripción
1	Define los rigidizadores externos.
2	Define los rigidizadores internos en la esquina entre la parte principal y la secundaria.

Dimensión de chaflán


	Descripción
1	Dimensión del chaflán horizontal
2	Dimensión del chaflán vertical

Forma de chaflán


Opción	Descripción
	Por defecto No chaflán Auto ValoresPorDefecto puede cambiar esta opción.
	No chaflán
	Chaflán de línea
	Chaflán convexo
	Chaflán cóncavo

pestaña Tornillos

Utilice la pestaña Tornillos para definir las propiedades de los tornillos, el número de tornillos y la separación. Puede seleccionar si se crean los tornillos externos e internos.

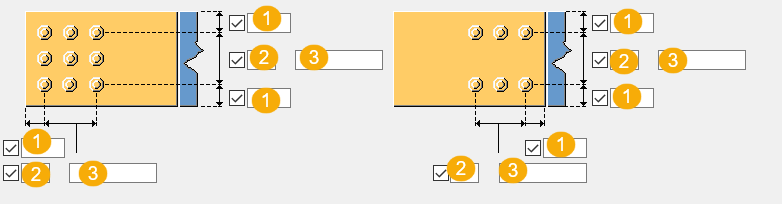

Dimensiones del grupo de tornillos


	Descripción
1	Distancia al borde de los tornillos. La distancia al borde es la distancia desde el centro de un tornillo hasta el borde de la parte.
2	Número de tornillos.
3	Separación entre tornillos. Use un espacio para separar los valores de separación entre tornillos. Especifique un valor para cada separación entre tornillos. Por ejemplo, si hay tres tornillos, introduzca dos valores.

Propiedades básicas de los tornillos


Opción	Descripción	Por defecto
Tamaño tornillo	Diámetro de tornillo.	Los tamaños disponibles están definidos en la base de datos de conjuntos de tornillos.
Estándar tornillo	El estándar de tornillo que se usará en el componente.	Los estándares disponibles están definidos en la base de datos de conjuntos de tornillos.
Tolerancia	Hueco entre el tornillo y el agujero.
Rosca mat	Define si la rosca puede estar dentro de las partes atornilladas al usar tornillos con un eje. No tiene efecto si se usan tornillos con rosca completa.	`Sí`
Obra/Taller	Ubicación en la que deben ponerse los tornillos.	`Obra`

Agujeros ovalados

Pueden definirse agujeros ovalados, sobredimensionados o roscados.


Opción	Descripción	Por defecto
1	Dimensión vertical del agujero ovalado.	`0`, que genera un agujero redondo.
2	Dimensión horizontal del agujero ovalado o tolerancia para agujeros sobredimensionados.	`0`, que genera un agujero redondo.
Tipo agujero	Ovalado crea agujeros ovalados. Sobredimensionado crea agujeros sobredimensionados. Sin agujero no crea agujeros. Roscado crea agujeros roscados.
Aguj Oval	Cuando el tipo de agujero es Ovalado, esta opción rota los agujeros ovalados.
Aguj.oval. en	Parte(s) en la(s) que se crean los agujeros ovalados. Las opciones dependen del componente.

Conjunto tornillos

Las casillas de verificación activadas definen qué objetos del componente (tornillo, arandelas y tuercas) se usarán en el conjunto de tornillos.

Si solamente desea crear un agujero, desactive todas las casillas de verificación.

Para modificar el conjunto de tornillos en un componente existente, active la casilla de verificación Efecto al modificar y haga clic en Modificar.

Aumento de la longitud del tornillo

Define cuánto se incrementa la longitud del tornillo. Utilice esta opción si, por ejemplo, la pintura requiere incrementar la longitud del tornillo.

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
