Preparación de viga (183)

Crea una unión de viga a pilar soldada. Permite preparar el extremo de la viga. La placa doble del alma en el pilar es opcional. Las soldaduras se definen en otro cuadro de diálogo al que se accede haciendo clic en el botón Soldaduras.

Objetos creados

Placa doble de alma (opcional)
Barras de soldadura (opcionales)
Soldaduras
Cortes

Usar para


Situación	Descripción
	Viga a alma de columna. Placa doble de alma en el lado opuesto del alma de columna.
	Viga inclinada a ala de columna. Barras de soldadura.

Orden de selección

Seleccione la parte principal (pilar).
Seleccione la parte secundaria (viga).
La unión se crea automáticamente al seleccionar la parte secundaria.

Pestaña Dibujo

Utilice la pestaña Dibujo para definir el hueco entre las partes principal y secundaria, y para seleccionar el tipo de corte en el extremo de la viga.

Dimensiones


	Descripción
1	Hueco de soldadura

Corte de extremo de viga

Define el modo en que se corta el extremo de viga. La parte secundaria se visualiza desde el lateral.


Opción	Descripción
	Por defecto Sesgado Auto ValoresPorDefecto puede cambiar esta opción.
	Automático Si la parte secundaria está inclinada menos de 10 grados, se crea un corte en ángulo recto. De lo contrario, se crea un corte al sesgo en el extremo de la parte secundaria.
	Cuadrado Crea un corte en ángulo recto en el extremo de la parte secundaria.
	Sesgado Corta el extremo de la parte secundaria paralelo al borde la parte principal.

Pestaña Entalladura

Utilice la macro Entalladura para crear automáticamente entalladuras para la viga secundaria y para controlar las propiedades de entalladura. La opción avanzada Entalladura tiene dos secciones: propiedades automáticas (sección superior) y propiedades manuales (sección inferior). Las propiedades automáticas y manuales de entalladura son independientes entre sí.

Entalladura automática

Las opciones de entalladura automática afectan a las alas superior e inferior.

Forma de la entalladura

Al seleccionar una forma de entalladura se activa la entalladura automática.


Opción	Descripción
	Por defecto Crea entalladuras en la viga secundaria. Auto ValoresPorDefecto puede cambiar esta opción.
	Crea entalladuras en la viga secundaria. Los cortes son en ángulo recto con respecto al alma de la viga principal.
	Crea entalladuras en la viga secundaria. Los cortes son en ángulo recto respecto al alma de la viga secundaria.
	Crea entalladuras en la viga secundaria. El corte vertical es en ángulo recto con respecto a la viga principal, y el corte horizontal en ángulo recto con respecto a la viga secundaria.
	Desactiva la entalladura automática.

Tamaño de la entalladura


Opción	Descripción
	Por defecto El tamaño de la entalladura se mide desde el borde del ala de la viga principal y desde debajo del ala superior de dicha viga. Auto ValoresPorDefecto puede cambiar esta opción.
	El tamaño de la entalladura se mide desde el borde del ala de la viga principal y desde debajo del ala superior de dicha viga.
	El tamaño de la entalladura se mide desde la línea central de la viga principal y desde el ala superior de dicha viga.

Especifique los valores horizontal y vertical de los cortes.

Forma del corte del ala


Opción	Descripción
	Por defecto El ala de la viga secundaria se corta en paralelo a la viga principal. Auto ValoresPorDefecto puede cambiar esta opción.
	El ala de la viga secundaria se corta en paralelo a la viga principal.
	El ala de la viga secundaria se corta en ángulo recto.

Redondeo de las dimensiones de la entalladura

Utilice las opciones de redondeo de las dimensiones de la entalladura para definir si las dimensiones de la entalladura deben o no redondearse. Incluso aunque el redondeo de las dimensiones esté activado, las dimensiones se redondearán solamente cuando sea necesario.


Opción	Descripción
	Por defecto Las dimensiones de la entalladura no se redondean. Auto ValoresPorDefecto puede cambiar esta opción.
	Las dimensiones de la entalladura no se redondean.
	Las dimensiones de la entalladura se redondean. Especifique los valores de redondeo horizontal y vertical.

Las dimensiones se redondean hacia arriba al múltiplo más próximo del valor especificado. Por ejemplo, si la dimensión real es 51 y especifica un valor de redondeo de 10, la dimensión se redondeará a 60.

Posición de la entalladura


Opción	Descripción
	Por defecto Crea un corte debajo del ala de la viga principal. Auto ValoresPorDefecto puede cambiar esta opción.
	Crea un corte debajo del ala de la viga principal.
	Crea un corte encima del ala de la viga principal.

Chaflán de la entalladura


Opción	Descripción
	Por defecto La entalladura no está achaflanada. Auto ValoresPorDefecto puede cambiar esta opción.
	La entalladura no está achaflanada.
	Crea la entalladura con un chaflán de línea.
	La entalladura se achaflanará en función del radio especificado.

Especifique el radio del chaflán.

Entalladura manual

Utilice las opciones de entalladura manual cuando una parte que no pertenece a la unión choca con la viga secundaria. Al utilizar la entalladura manual, la unión creará cortes aplicando los valores introducidos en los campos de la pestaña Entalladura. Puede utilizar valores diferentes para las alas superior e inferior.

Lado de la entalladura del ala

El lado de la entalladura del ala define en qué lado de la viga se crearán las entalladuras.


Opción	Descripción
	Por defecto Crea entalladuras a ambos lados del ala. Auto ValoresPorDefecto puede cambiar esta opción.
	Automático Crea entalladuras a ambos lados del ala.
	Crea entalladuras a ambos lados del ala.
	Crea entalladuras en el lado cercano del ala.
	Crea entalladuras en el lado lejano del ala.

Forma de la entalladura del ala

La forma de la entalladura del ala define la forma de la entalladura en el ala de la viga.


Opción	Descripción
	Por defecto Se cortará el ala entera de la viga secundaria tanto como especifique. Auto ValoresPorDefecto puede cambiar esta opción.
	Automático Se cortará el ala entera de la viga secundaria tanto como especifique. La profundidad por defecto de la entalladura equivale al doble del espesor del ala secundaria. El corte siempre atraviesa todo el ancho del ala secundaria.
	Crea chaflanes en el ala. Si no especifica una dimensión horizontal, se creará un chaflán de 45 grados.
	Crea cortes en el ala con los valores por defecto, salvo que especifique valores en los campos 1y 2.
	No se corta el ala.
	Crea cortes en el ala según el valor especificado en el campo 1 para nivelarla con el alma.
	Crea cortes en el ala según los valores especificados en los campos 1 y 2.

Profundidad de la entalladura del ala


Opción	Descripción
	Por defecto Profundidad de la entalladura del ala. Auto ValoresPorDefecto puede cambiar esta opción.
	Profundidad de la entalladura del ala.
	Profundidad de la entalladura del ala con una dimensión desde la línea central del alma de la viga secundaria hasta el borde de la entalladura.

Especifique el valor de la profundidad de la entalladura del ala.

Dimensiones de corte


	Descripción	Por defecto
1	Dimensiones de los cortes del ala horizontal.	`10 mm`
2	Dimensiones de los cortes del ala vertical.	El hueco entre el borde de la entalladura y el ala de la viga es igual al redondeo del alma de la parte principal. La altura de la entalladura se redondea al alza a los `5 mm` más próximos.

Pestaña Corte viga

Utilice la macro Corte viga para controlar barras de soldadura, agujeros de acceso para soldadura, preparaciones de los extremos de las vigas y cortes de ala.

Barra soldadura


Opción	Descripción
Barra soldadura	Espesor y ancho de la barra de soldadura.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte. Algunos componentes tienen una segunda fila de campos en la que se puede especificar el número de posición de conjunto.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material por defecto se define en el cuadro Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Dimensiones de agujero de acceso para soldadura


	Descripción
1	Hueco entre el ala superior de la parte secundaria y la parte principal.
2	Dimensiones verticales de los agujeros de acceso para soldadura superior e inferior.
3	Dimensiones horizontales de los agujeros de acceso para soldadura superior e inferior.
4	Hueco entre el alma de parte secundaria y la parte principal. Tekla Structures añade el valor introducido aquí al hueco introducido en la pestaña Dibujo.
5	Hueco entre el ala inferior de la parte secundaria y la parte principal. Tekla Structures añade el valor introducido aquí al hueco introducido en la pestaña Dibujo.

Agujeros de acceso para soldadura


Opción	Descripción	Por defecto
	Por defecto Agujero de acceso para soldadura redondo Auto ValoresPorDefecto puede cambiar esta opción.
	Agujero de acceso para soldadura redondo
	Agujero de acceso para soldadura cuadrado
	Agujero de acceso para soldadura diagonal
	Agujero de acceso a las soldaduras redondo con un radio que se puede definir en
	Agujero de acceso para soldadura en forma cónica extendido con el radio y las dimensiones que se pueden especificar en y
	Agujero de acceso para soldadura en forma cónica con radios que se pueden definir en y La R mayúscula define el radio grande (altura). La r minúscula define el radio pequeño.	`R = 35` `r = 10`

Preparación de extremo de viga


Opción	Descripción
	Por defecto Se preparan tanto el ala superior como la inferior. Auto ValoresPorDefecto puede cambiar esta opción.
	Automático Se preparan tanto el ala superior como la inferior.
	No se prepara el extremo de la viga.
	Se preparan tanto el ala superior como la inferior.

Corte de ala


Opción para ala superior	Opción para ala inferior	Descripción
		Por defecto No se corta el ala. Auto ValoresPorDefecto puede cambiar esta opción.
		No se corta el ala.
		Se corta el ala.

Barras de soldadura


Opción para barra de soldadura superior	Opción para barra soldadura inferior	Descripción
		Por defecto Se crean barras de soldadura dentro de las alas. Auto ValoresPorDefecto puede cambiar esta opción.
		No se crea ninguna barra de soldadura.
		Se crean barras de soldadura dentro de las alas.
		Se crean barras de soldadura fuera de las alas.

Longitud de barra de soldadura

Especifique la longitud de la barra de soldadura en el cuadro situado debajo de las opciones.


Opción	Descripción
	Por defecto Longitud absoluta de la barra de soldadura Auto ValoresPorDefecto puede cambiar esta opción.
	Longitud absoluta de la barra de soldadura
	Extensión más allá del borde del ala

Posición de la barra de soldadura


Opción	Descripción
	Especifique un valor positivo o negativo para mover el extremo delantero de la barra respecto al extremo del ala.

Tipo conjunto

Define la ubicación donde se realizan las soldaduras de las barras de soldadura. Al seleccionar la opción Taller, Tekla Structures también incluye la barra en el conjunto.

Pestaña Placa doble

Utilice la pestaña Placa doble para crear placas dobles que se utilizan para fortalecer el alma de la parte principal.

Placas alma


Opción	Descripción
Placas alma	Espesor y altura de la placa de alma.


Opción	Descripción	Por defecto
Pos Núm	Prefijo y número inicial del número de posición de parte.	El número inicial de parte por defecto se define en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Material	Calidad del material.	El material se define por defecto en la casilla Material parte en las configuraciones de Componentes en el menú Archivo > Configuración > Opciones.
Nombre	Nombre que aparece en los dibujos e informes.

Placas dobles


Opción	Descripción
	Por defecto Se crean las placas dobles a ambos lados. Auto ValoresPorDefecto puede cambiar esta opción.
	No se crean placas dobles.
	Se crea la placa doble en el lado cercano.
	Se crea la placa doble en el lado lejano.

Forma del borde de la placa doble


Opción	Descripción
	Por defecto Placas dobles al sesgo Auto ValoresPorDefecto puede cambiar esta opción.
	Placas dobles al sesgo Especifique el ángulo en
	Placas dobles rectas

Cortes de placa doble


Opción	Descripción
	Por defecto Las placas dobles no se cortan. Auto ValoresPorDefecto puede cambiar esta opción.
	Las placas dobles no se cortan.
	Las placas dobles se cortan en el área que conecta el alma y el ala de la parte principal.

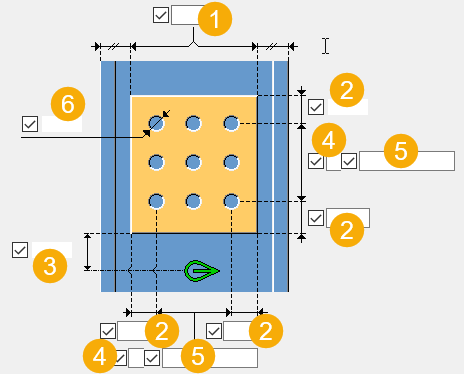

Configuraciones generales


	Descripción
1	Distancia al borde desde el ala de la columna.
2	Distancia al borde de la placa doble. La distancia de borde es la distancia desde el centro de un agujero hasta el borde de la parte.
3	Distancia al borde de la placa doble respecto a la parte inferior de la parte secundaria.
4	Número de agujeros.
5	Separación entre agujeros. Use un espacio para separar los valores de separación entre agujeros. Introduzca un valor para cada separación entre agujeros. Por ejemplo, si hay tres agujeros, introduzca dos valores.
6	Diámetro del agujero.

Tamaño del agujero de la soldadura

Tabla 1.
Opción	Descripción
1	Longitud de la ranura.
2	Ancho de la ranura.

Pestaña General

Haga clic en el siguiente enlace para obtener más información:

pestaña General

pestaña Diseño

Haga clic en el siguiente enlace para obtener más información:

Pestañas Diseño y Tipo diseño

pestaña Análisis

Haga clic en el siguiente enlace para obtener más información:

Pestaña Análisis

Soldaduras

Haga clic en el siguiente enlace para obtener más información:

Crear soldaduras
