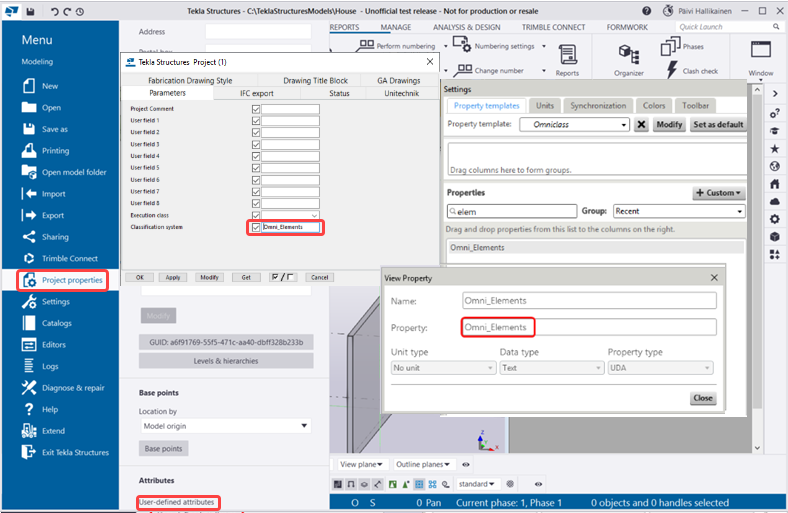

Si no selecciona Jerarquía espacial de Organizador en la configuración de la exportación IFC, la exportación usará la jerarquía de exportación IFC que defina en los ADU de parte. También debe modificar los ADU de parte para definir la información sobre el soporte de carga y seleccionar el tipo de exportación IFC.

1. Haga doble clic en un objeto, por ejemplo, una columna, para abrir las propiedades de parte y haga clic en el botón Atributos definidos por usuario.
2. En la pestaña Información estructural, defina Soporte de carga como Apoyo si desea definir el atributo definido por el usuario LOAD_BEARING para el objeto exportado.

   Defina esta opción como No para todos los objetos que no son soporte de carga. Apoyo es el valor por defecto.

3. Vaya a la pestaña Exportar IFC y en la lista Tipo exportación IFC, seleccione Auto o B-rep:
   • La opción Auto seleccionará automáticamente en qué tipo de objeto IFC sólido barrido se convierte un objeto de Tekla en el IFC.
   • Si Auto falla por alguna razón (por ejemplo, con una deformación), la exportación se revierte automáticamente a B-rep y crea un objeto IFC basado en malla con menos inteligencia. Estos objetos hacen un uso intensivo de los datos, pero son geométricamente correctos.
   • B-rep hará que el objeto IFC esté basado siempre en malla.
4. Si va a utilizar la jerarquía de exportación de nivel de parte, defina Nombre edificio IFC y Nombre piso edificio IFC.
5. Haga clic en Modificar en el cuadro de diálogo de atributos definidos por el usuario.

Antes de exportar los objetos de modelo de Tekla Structures a IFC, necesita definir las entidades IFC resultantes para los objetos de modelo exportados en las propiedades de objeto.

1. Haga doble clic en un objeto en el modelo, por ejemplo, una columna, para abrir las propiedades de parte.
2. En la sección Exportar IFC del panel de propiedades, seleccione una opción en la lista Entidad IFC para definir la entidad IFC para el objeto de modelo exportado.

   La entidad predeterminada para el tipo de objeto está seleccionada de forma predeterminada.



3. Seleccionando un subtipo de entidad entre los subtipos predefinidos disponibles en la lista Subtipo (IFC4) o seleccionando USERDEFINED y luego escribiendo el tipo deseado en texto libre en Tipo definido por usuario (IFC4), puede definir la entidad IFC con más precisión.

   El subtipo y el tipo definido por el usuario solo se admiten en la exportación IFC4.

   Según la entidad IFC seleccionada, habrá unos subtipos disponibles u otros.

   Por ejemplo, si tiene un conjunto nativo en el modelo de Tekla Structures, puede definir que su tipo de entidad sea IfcBridgePart y seleccionar un subtipo entre los subtipos predefinidos disponibles, por ejemplo, PIER, o seleccionar USERDEFINED y, a continuación, escribir el tipo que desee en texto libre, por ejemplo, parte de puente.

4. Haga clic en Modificar en el panel de propiedades.

1. Seleccione los objetos de modelo que desea exportar.

   Si desea exportar todos los objetos de modelo, no tiene que seleccionar nada.

2. En el menú Archivo, haga clic en Exportar > IFC.
3. Si hay configuraciones de exportación predefinidas disponibles, cargue las configuraciones de exportación predefinidas de la lista en la parte superior y haga clic en Cargar.

   Los archivos de configuración de exportación predefinidos se encuentran en las carpetas del entorno.

4. Vaya a la ubicación de Archivo de salida y sustituya el nombre outcoord por el del archivo deseado.

   Los archivos IFC se exportan por defecto a la carpeta \IFC en la carpeta del modelo actual. La longitud de la ruta del archivo está limitada a 247 caracteres. No es necesario introducir la extensión del nombre de archivo, ya que se añadirá automáticamente según el Formato de archivo seleccionado.

5. Defina la configuración de exportación:

   Opción	Descripción
   Pestaña Parámetros
   Formato de archivo	Las opciones son IFC, IFC XML, IFC comprimido y IFC XML comprimido.
   Tipo exportación	Seleccione el tipo de exportación deseado. Geometría de superficie: Si el modelo se utiliza solo para fines de visualización o como un modelo de referencia, Geometría de superficie es su elección. Geometría de superficie es ideal cuando se necesita ver el modelo sin necesidad de editarlo ni reutilizarlo: Las armaduras se exportan como B-rep. La exportación no admite CSG (geometría sólida constructiva). Los elementos curvados se exportan como B-rep. Los tornillos se exportan como B-rep. Vista de coordenadas 2.0: Vista de coordenadas 2.0 certificada debería ser el valor por defecto. Recomendamos que use este tipo de exportación cuando la geometría deba editarse y modificarse en la aplicación receptora: Las armaduras se exportan como extrusiones. La exportación usa CSG (geometría sólida constructiva) para presentar cortes y vacíos. Los elementos curvados se exportan como extrusiones. Los tornillos se exportan como B-rep. Vista de fabricación acero: Este tipo de exportación está diseñado para el flujo de trabajo de fabricación y debe proporcionarse para la fabricación. Se recomienda Vista de fabricación acero para exportar información detallada sobre objetos de acero para la fabricación en acero: Exporta presentación de conjuntos y conjuntos de propiedades específicos. Los agujeros de tornillo se exportan como vacíos. El archivo de configuración de la vista de modelo de fabricación en acero para los conjuntos de propiedades y las propiedades (IfcPropertySetConfigurations_AISC.xml) se incluye en la instalación por defecto. Vista de coordenadas 1.0: Este tipo de exportación es para los que necesiten exportar aberturas como objetos independientes. Recomendamos usar Vista de coordenadas 1.0 en lugar de Vista de coordenadas 2.0 cuando necesita tener vacíos y aberturas presentados utilizando elementos de abertura: Las armaduras se exportan como extrusiones. Los vacíos y las aberturas se exportan como elementos de abertura (ifcOpeningElements). Los elementos curvados se exportan como extrusiones. Los tornillos se exportan como B-rep.
   Conjuntos propiedades	La selección del conjunto de propiedades por defecto cambia cuando cambia Tipo exportación. Para utilizar un conjunto de propiedades por defecto de su entorno, seleccione el conjunto de propiedades de la lista Conjuntos propiedades. Para modificar un conjunto de propiedades existente, seleccione el conjunto de propiedades en la lista y haga clic en Editar. Para definir un nuevo conjunto de propiedades, seleccione <nuevo> y haga clic en Editar.
   Exportación	Seleccione Objetos seleccionados o Todos los objetos. Si ha seleccionado Objetos seleccionados, deberá seleccionar los objetos del modelo.
   Ubicación por	Origen de modelo exporta el modelo relativo a 0,0,0. Plano trabajo exporta el modelo Elevación relativo al sistema de coordenadas del plano de trabajo actual. Punto base: <nombre punto base> exporta el modelo relativo al punto base utilizando los valores de sistema de coordenadas Coordenada Este, Coordenada Norte, Elevación, Ángulo a Norte, Latitud y Longitud de la definición del punto base. Los valores de latitud y longitud de punto base tienen una precisión de microsegundo. Tenga en cuenta que si no se ha definido el punto base, no se mostrará en la lista.
   Pestaña Avanzado
   Tipos de objeto	Seleccione los tipos de objetos que desee exportar. Las opciones son las siguientes: Conjuntos Tornillos Soldaduras Objetos vertido: Seleccione esta opción para exportar objetos de vertido en lugar de partes de hormigón CIP. Tenga en cuenta que la exportación de unidad de vertido no se admite en IFC2x3. Malla Armaduras Tratamiento superficial y superficies Espacios Si selecciona Conjuntos, puede excluir los conjuntos que contienen una sola parte seleccionando Excluir conjuntos que contienen una parte en el área Otros. Tenga en cuenta lo siguiente: Los chaflanes de borde se omiten en el modelo IFC exportado. De este modo mejorará la interoperabilidad con los sistemas de diseño de planta. Si necesita utilizar la geometría con chaflanes de borde, puede definir el tipo de exportación IFC en B-rep por separado para esos objetos en el cuadro de diálogo de atributos definidos por el usuario del objeto en la pestaña Exportar IFC. La exportación no exporta lo seleccionado si se seleccionan ciertos tipos de objeto. Por ejemplo, si se selecciona una parte de hormigón y se selecciona la casilla de verificación Armaduras, se exportarán todas las armaduras de la parte de hormigón. No es posible seleccionar qué armaduras exportar con la parte. La solución consiste en generar dos archivos de exportación IFC: uno con partes de hormigón solamente y otro con armaduras seleccionadas únicamente. Para exportar objetos de vertido, use el conmutador de selección Seleccionar componentes, Seleccionar objetos en componentes o Seleccionar objetos en conjuntos. No use el conmutador de selección Seleccionar conjuntos, porque intenta exportar unidades de vertido, que no se admiten en la exportación IFC2X3.
   Otros	Nombres capas como nombres parte usa nombres de parte, por ejemplo COLUMNA y VIGA, como nombres de capa para objetos exportados. Si esta opción no está seleccionada, el nombre de la capa será el número de fase del objeto seguido del nombre de la fase. Para utilizar un UDA predefinido como nombre de capa, defina el UDA para la opción avanzada XS_IFC_EXPORT_OBJECT_LAYER_FROM_UDA. Esta opción no está disponible con Vista de fabricación acero. Exportar vigas planas anchas como placas exporta vigas planas y anchas como placas. Seleccione esta opción si ha modelado placas como vigas o columnas con perfiles planos. Por ejemplo, algunos componentes de sistema utilizan vigas o columnas en lugar de placas. Jerarquía espacial de Organizador utiliza la jerarquía espacial (Edificio-Obra-Sección-Plantas) creada en Organizador en la exportación. Realice el siguiente procedimiento: Seleccione Jerarquía espacial de Organizador. Cree una jerarquía de proyecto en Organizador. En Organizador, haga clic con el botón derecho en el proyecto y seleccione Usar para informe. Antes de la exportación IFC, sincronice o escriba los datos de Organizador en el modelo de Tekla Structures haciendo clic con el botón derecho en el proyecto en Organizador y seleccionando Escribir en modelo para informes. Si no selecciona Jerarquía espacial de Organizador, la exportación utiliza la jerarquía de exportación IFC definida en los ADU de parte. Si no se han definido ADU de parte, se usan los ADU de propiedad de proyecto. Seleccione Excluir conjuntos que contienen una parte al exportar conjuntos. Usar colores de vista actual exporta los objetos utilizando los colores definidos en la representación de objetos, no los colores de clase. La configuración de transparencia definida también se exporta. Esta opción no está disponible con Vista de fabricación acero.

6. Si desea guardar la configuración de exportación modificada en un archivo nuevo, asigne un nuevo nombre al archivo de configuración y haga clic en Guardar como.
   Las configuraciones nuevas se guardan en la carpeta \attributes en la carpeta del modelo.
7. Haga clic en Exportar.

Puede exportar el modelo de Tekla Structures o una parte del modelo en el formato IFC4.

1. Seleccione los objetos de modelo que desea exportar.

   Si desea exportar todos los objetos de modelo, no tiene que seleccionar ningún objeto.

2. En el menú Archivo, haga clic en Exportar > IFC4.
3. Si hay configuraciones de exportación predefinidas disponibles, cargue las configuraciones de exportación predefinidas de la lista en la parte superior y haga clic en Cargar.
   Los archivos de configuración de exportación predefinidos se encuentran en las carpetas del entorno.
4. En el cuadro Nombre archivo, introduzca el nombre de archivo sin extensión.

   La extensión se añadirá automáticamente según el Formato seleccionado. La longitud no está limitada.

5. Busque la ubicación Carpeta.

   Los archivos IFC se exportan por defecto a la carpeta \IFC en la carpeta del modelo actual.

   Se pueden definir rutas de acceso absolutas y relativas.

6. En Selección, seleccione si desea exportar Todos los objetos o Objetos seleccionados.
   Si elige Objetos seleccionados, debe seleccionar Jerarquía espacial de Organizador.
7. Defina otras configuraciones de exportación:

   Opción	Descripción
   Ubicación por	Origen de modelo exporta el modelo relativo a 0,0,0. Plano trabajo exporta el modelo relativo al sistema de coordenadas del plano de trabajo actual. Punto base: <nombre punto base> exporta el modelo relativo al punto base utilizando los valores de sistema de coordenadas Coordenada Este, Coordenada Norte, Elevación, Ángulo a Norte, Latitud y Longitud de la definición del punto base.
   Color objeto	Seleccione si desea exportar objetos utilizando colores de clase de objeto o colores de grupo de objetos. Si selecciona colores de grupo de objetos, también se exportan las configuraciones de transparencia definidas.
   Nombres capa como	Puede utilizar fases, nombres de parte o atributos de cuadro como nombres de capa para los objetos exportados. Seleccione Nombre o Fase en la lista, o escriba el nombre de atributo en el cuadro. Tenga en cuenta que no puede usar atributos definidos por el usuario como nombre de capa.
   Formato	Las opciones son IFC e IfcZip.
   Tipo exportación	Seleccione el tipo de exportación deseado. Vista de referencia (IFC4): Este tipo de exportación se ha diseñado para admitir el flujo de trabajo de referencia, y los archivos exportados se pueden utilizar como archivos de referencia y mostrarse en un visualizador. Vista de referencia (IFC4) no se ha diseñado para utilizarse para la conversión en objetos nativos. El objetivo general de Vista de referencia (IFC4) es proporcionar los flujos de trabajo para varias aplicaciones de software que no requieren modificar la geometría. Dichas aplicaciones activan la visualización, la estimación, la construcción, el funcionamiento y otros análisis descendentes. Vista de transferencia de diseño (IFC4): Este tipo de exportación se ha diseñado para el flujo de trabajo de entregas, lo que significa importación para edición adicional. Esto requiere la conversión de las entidades IFC en objetos nativos, y la conversión de objetos IFC se puede utilizar para convertir las entidades IFC en objetos nativos de Tekla Structures. Normalmente, la importación y la conversión solo se necesitan un par de veces, o incluso una solo. El resultado puede requerir repetición del trabajo para lograr un modelo adecuado. Un ejemplo es la incorporación del modelo de ingeniería estructural (o parte de él) en la base de modelado de detalle estructural. Vista puente (IFC4.3): La extensión de Tekla Structures a las construcciones de puentes es el objetivo principal de la exportación de Vista puente. El esquema de IFC4.3 es la base de los archivos IFC de puente. IFC4precast view: Este tipo de exportación admite el flujo de trabajo de transferencia de datos de fabricación de los elementos prefabricados. En esta fase abarca la fabricación de muros y losas prefabricados, incluyendo todas las armaduras y objetos embebidos necesarios. Este tipo de exportación solo está disponible en funciones de prefabricado. Para obtener más información sobre IFC4precast, consulte IFC4precast.
   Exportación punto base	Para asegurarse de que la colaboración funciona con otras partes del proyecto, seleccione qué sistema usar cuando haya definido un punto base para Ubicación por. Las opciones son las siguientes: IfcMapConversion: convierte el sistema de coordenadas local del modelo al sistema de coordenadas global. Se necesita esta opción cuando es necesario que el formato IFC4 cumpla con el esquema IFC4. Sistema coordenadas IfcSite: convierte las coordenadas en el modelo IFC para cada objeto por separado. Esta opción se puede usar para crear un archivo IFC4 que se puede ver en la mayoría de los visualizadores de IFC, como Trimble Connect. En la exportación IFC2x3 también se usa el mismo método de conversión.
   Conjuntos propiedades	La selección del conjunto de propiedades cambia cuando cambia el Tipo exportación. Para utilizar un conjunto de propiedades por defecto, seleccione el conjunto de propiedades de la lista Conjuntos propiedades. Para modificar un conjunto de propiedades existente, seleccione el conjunto de propiedades en la lista y haga clic en . Para definir un nuevo conjunto de propiedades, seleccione <nuevo> y haga clic en .
   Exportación colada in situ	Permite seleccionar con más precisión qué incluir en la exportación de colada in situ. Las opciones son Unidades de vertido u objetos de vertido y Partes o unidades colada CIP.
   Exportar vigas planas anchas como placas	Seleccione esta opción si desea exportar vigas planas y anchas como placas. Seleccione esta opción si ha modelado placas como vigas o columnas con perfiles planos. Por ejemplo, algunos componentes de sistema utilizan vigas o columnas en lugar de placas.
   Jerarquía espacial de Organizador	Jerarquía espacial de Organizador utiliza la jerarquía espacial (Edificio-Obra-Sección-Plantas) creada en Organizador en la exportación. Realice el siguiente procedimiento: Seleccione Jerarquía espacial de Organizador. Cree una jerarquía de proyecto en Organizador. En Organizador, haga clic con el botón derecho en el proyecto y seleccione Usar para informe. Antes de la exportación IFC, sincronice o escriba los datos de Organizador en el modelo de Tekla Structures haciendo clic con el botón derecho en el proyecto en Organizador y seleccionando Escribir en modelo para informes. Tenga en cuenta que los objetos seleccionados solo se exportan cuando se ha seleccionado Jerarquía espacial de Organizador. Si no selecciona Jerarquía espacial de Organizador, la exportación utiliza la jerarquía de exportación IFC definida en los ADU de parte. Si no se han definido ADU de parte, se usan los ADU de propiedad de proyecto. Tenga en cuenta también que en los modelos de puente la exportación usa siempre la jerarquía definida en los ADU de propiedad de proyecto.
   Tipos de objeto	Seleccione los tipos de objetos que desee exportar: Conjuntos Tornillos Mallas Armaduras Tratamiento superficial y superficies Espacios Los chaflanes de borde se omiten en el modelo IFC exportado. De este modo mejorará la interoperabilidad con los sistemas de diseño de planta. Si necesita utilizar la geometría con chaflanes de borde, puede definir el tipo de exportación IFC en B-rep por separado para esos objetos en el cuadro de diálogo de atributos definidos por el usuario del objeto en la pestaña Exportar IFC. La exportación no exporta lo seleccionado si se seleccionan ciertos tipos de objeto. Por ejemplo, si se selecciona una parte de hormigón y se selecciona la casilla de verificación Armaduras, se exportarán todas las armaduras de la parte de hormigón. No es posible seleccionar qué armaduras exportar con la parte. La solución consiste en generar dos archivos de exportación IFC: uno con partes de hormigón solamente y otro con armaduras seleccionadas únicamente.

8. Si desea guardar la configuración de exportación modificada en un archivo nuevo, asigne un nuevo nombre al archivo de configuración y haga clic en Guardar como.
   Las configuraciones nuevas se guardan en la carpeta \attributes en la carpeta del modelo.
9. Haga clic en Exportar.
