Archivos de conversión

Los archivos de conversión (.cnv) asignan los nombres de perfiles, perfiles gemelos y materiales de Tekla Structures a los nombres utilizados en otro software.

Los archivos de conversión son simples archivos de texto que contienen el nombre de Tekla Structures en la primera columna y el nombre utilizado en el otro software en la segunda columna. Las columnas se separan mediante un espacio. Es necesario introducir todos los perfiles paramétricos en el archivo de conversión de perfiles.

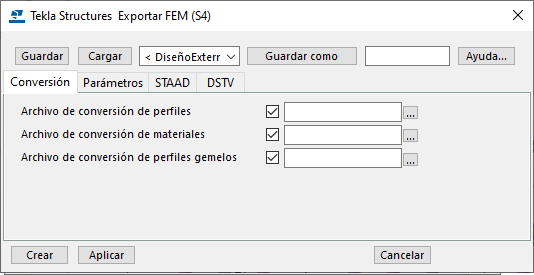

Puede utilizar el mismo archivo de conversión tanto en la importación como en la exportación de modelos, y puede especificar la ubicación de los archivos de conversión en la mayoría de las herramientas de importación y exportación.

Si especifica un nombre de archivo de conversión sin una ruta, Tekla Structures busca el archivo en la carpeta del modelo actual. Si deja el cuadro en blanco, Tekla Structures busca el archivo indicado por la opción avanzada XS_PROFDB en el menú Archivo > Configuración > Opciones avanzadas > Ubicaciones archivos. Este también es el caso si la herramienta no le permite definir la ruta y el archivo de conversión.

Tekla Structures tiene diversos archivos de conversión en su instalación estándar. Además, podrá crear los suyos propios. Los archivos de conversión Standard se encuentran en la carpeta \profil en la carpeta ...\ProgramData\Trimble\Tekla Structures\<version>\environments\ de la carpeta de entorno. La ubicación exacta puede variar según el entorno. Todos los archivos de conversión tienen la extensión .cnv.

Tenga en cuenta que estas instrucciones no se aplican a todos los tipos de exportación e importación. Si una herramienta tiene instrucciones específicas sobre los archivos de conversión, estas se incluyen en las instrucciones de exportación o importación.

Crear archivos de conversión

Puede crear sus propios archivos de conversión si los que se incluyen con la instalación de Tekla Structures no satisfacen sus necesidades.

Abra un archivo de conversión existente con un editor de textos estándar.

Por defecto, los archivos de conversión se encuentran en la carpeta \profil en la carpeta de entorno ...\ProgramData\Trimble\Tekla Structures\<version>\environments\. La ubicación exacta puede variar según el entorno.
Guarde el archivo con otro nombre.

Si la herramienta de importación/exportación permite definir la ruta del archivo de conversión, puede guardarlo donde desee. Si este no es el caso, guarde el archivo en una ubicación definida por la opción avanzada XS_PROFDB en el menú Archivo > Configuración > Opciones avanzadas > Ubicaciones archivos.
Modifique el archivo: introduzca los nombres de perfil reconocidos por Tekla Structures en la primera columna y el nombre correspondiente reconocido por el otro software en la segunda columna.
Al modificar el archivo, asegúrese de que:
- No tiene definiciones de material en blanco (" ", comillas vacías).
- No tiene espacios en los textos de posición de perfil. Por ejemplo, introduzca "Barandilla_Mano" y no "Barandilla Mano".
Guarde los cambios.
Note:
- No son necesarios los tres archivos (perfil, perfil gemelo y material) si las diferencias en el nombre de perfil solo afectan a formatos * X o x, ya que se suelen solucionar automáticamente. Por ejemplo, si desea importar UC254x254x73 para que sea UC254*254*73, la” x” minúscula se cambia automáticamente a “X” para que el formato de archivo de conversión sea UC254*254*73 254X254X73.
- Si tiene problemas al importar el modelo, compruebe los mensajes de error en el archivo de registro de Tekla Structures y compruebe los archivos de conversión.

Ejemplo

A continuación se muestra un ejemplo de un archivo de conversión SDNF:

SDNF

! Profile name conversion Tekla Structures -> SDNF

! If Converted-name does not exist, it will be the same

! as Tekla Structures-name.

! Tekla Structures-name Converted-name

H100*50*5*7 H100X50

H100*100*6*8 H100X100

H125*60*6*8 H125X60

H125*125*6.5*9 H125X125

H148*100*6*9 H148X100

H150*75*5*7 H150X75

H150*150*7*10 H150X150

H175*90*5*8 H175X90

H194*150*6*9 H194X150

H198*99*4.5*7 H198X99

H200*100*5.5*8 H200X100

H200*200*8*12 H200X200

H200*204*12*12 H200X204

A continuación se muestra primero un ejemplo de un archivo de conversión incorrecto y, a continuación, de uno correcto; se resaltan los errores:

00100782 4 0 2 "brace" "Tread 4" 1 "TREAD4.5" "" 0.000000 0 0 0.000000 1.000000 0.000000 16.250000 13.154267 3.857143 15.500000 13.154267 3.857143 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0 0 0 0 0 0 0 0 0 0 0 0

00100782 4 0 2 "brace" "Tread_4" 1 "TREAD4.5" "A36" 0.000000 0 0 0.000000 1.000000 0.000000 16.250000 13.154267 3.857143 15.500000 13.154267 3.857143 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0 0 0 0 0 0 0 0 0 0 0 0

Archivos de conversión de perfiles gemelos

Tekla Structures contiene archivos de conversión independientes para perfiles gemelos y lee el archivo de conversión de perfiles gemelos antes de leer el archivo de conversión de perfiles, por lo que se deben incluir los perfiles del modelo original en la importación.

El archivo de conversión de perfiles gemelos es un texto de archivo que contiene, separados por un carácter de espacio, el prefijo de perfil (solo caracteres) y la distancia entre los perfiles en mm. Tekla Structures convierte todos los perfiles con el prefijo especificado en perfiles gemelos.

El archivo de conversión de perfiles gemelos podría llamarse twin_profiles.cnv y podría contener líneas como la siguiente:

DL 20

La distancia entre los perfiles es igual para todos los perfiles con el mismo prefijo de perfil. Por ejemplo, los perfiles con el prefijo DL siempre tendrán la misma separación. Si desea valores de separación distintos, entonces deberá utilizar un prefijo de perfil distinto.

También es necesario añadir el perfil gemelo al archivo de conversión de perfiles gemelos para que el perfil DL se convierta en perfil L:

L200*20 DL200/20-20

Limitaciones

La conversión de perfiles gemelos no se puede utilizar para perfiles que comienzan por un número. Esto significa que no se pueden definir ángulos dobles como 2L. En su lugar, necesita utilizar DL como prefijo para un perfil gemelo, por ejemplo: DL200/20-20.
La conversión de perfiles gemelos no funciona para la importación FEM. Recomendamos que cada ángulo se modele por separado en lugar de hacerlo como perfiles gemelos, ya que SP3D no controla los espacios entre partes de la misma manera que Tekla Structures y existen, por ejemplo, varias dificultades de conversión y asignación. Es más fácil convertir las partes que se han modelado como dos partes.
