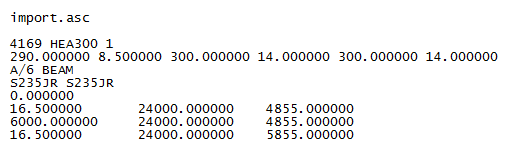

Línea 1

4169 HEA300 1 = ID perfil tipo

• ID 4169: ID único (entero).

• PERFIL HEA300: nombre de perfil (texto).

• TIPO 1: tipo de perfil (entero)

Los tipos de perfil disponibles son los siguientes:

0 = sección transversal libre (se puede utilizar para perfiles especiales que no estén en la base de datos)

1 = perfiles I

2 = perfiles de núcleo hueco soldados (HK, HQ)

3 = perfiles U

4 = perfiles L

5 = barras redondas

6 = tubos redondos

7 = secciones de núcleo hueco rectangulares (RHS, P)

8 = perfiles T

9 = barras rectangulares (FL, PL)

10 = perfiles Z

11 = perfiles C

12 = perfiles omega

13 = perfiles sigma

14 = perfil de barandilla

16 = armaduras (DH)

Línea 2

El contenido de la línea 2 depende del perfil de la parte.

• Placas poligonales:

  N_PUNTOS COORDENADAS

  N_PUNTOS: para perfiles de tipo 0.

  COORDENADAS: número de puntos de esquina (entero).

  Las coordenadas X e Y de las esquinas de la placa (flotante). La dirección de rotación es en el sentido de las agujas del reloj. Las coordenadas siguen el sistema de coordenadas global. Las coordenadas Z se toman desde la línea central en la dirección del espesor de placa.

  Tenga en cuenta que la línea 2 puede estar dividida en varias filas en el archivo.

• Perfiles:

  Para los tipos de perfil 1 a 16, la línea incluye las dimensiones físicas de la sección transversal.

  ALTURA S W1 T1 W2 T2: 290.000000 8.500000 300.000000 14.000000 300.000000 14.000000

  • ALTURA 290.000000: altura de la sección transversal.

  • S 8.500000: espesor del alma.

  • W1 300.000000: ancho del ala superior.

  • T1 14.000000: espesor del ala superior.

  • W2 300.000000: ancho del ala inferior.

  • T2 14.000000: espesor del ala inferior.

Línea 3

A/6 BEAM = marca nombre

• MARCA A/6: marca de posición de la parte (texto).

• NOMBRE VIGA: nombre de la parte (texto).

Línea 4

S235JR S235JR = material

Material de la parte (texto).

Línea 5

0.000000 = rotación

Ángulo de rotación (en grados) alrededor del eje x local de la viga.

Línea 6

16.500000 24000.000000 4855.000000 = X1 Y1 Z1

Coordenadas del punto inicial de la viga. Las coordenadas Z son las coordenadas de la línea central.

Línea 7

6000.000000 24000.000000 4855.000000 = X2 Y2 Z2

Coordenadas del punto final de la viga. Las coordenadas Z son las coordenadas de la línea central.

Línea 8

16.500000 24000.000000 5855.000000 = X3 Y3 Z3

Vector de dirección que muestra la dirección del eje z local.
