Iniciar Tekla Structures y abrir modelos usando Tekla Launcher

Tekla Launcher es una forma alternativa de iniciar Tekla Structures y de abrir y crear nuevos modelos. Tekla Launcher permite la creación de modelos con todas las versiones instaladas de Tekla Structures, aunque hay algunas limitaciones con versiones anteriores de Tekla Structures.

Con Tekla Launcher, puede abrir y crear modelos y abrir y unirse a modelos de Tekla Model Sharing sin descargar ni instalar entornos desde Trimble Downloads. Con Tekla Launcher, los entornos se almacenan y gestionan en un servicio en la nube, lo que garantiza que todas las personas que trabajan en un modelo utilicen el mismo entorno con configuraciones y archivos uniformes. Con Tekla Launcher, tiene fácil acceso a los modelos recientes y puede crear nuevos modelos usando entornos disponibles de forma inmediata.

Los entornos de Tekla Structures del servicio en la nube y los que se descargan de Trimble Downloads se crean desde el mismo origen, por lo que el contenido de los archivos de entorno es el mismo.

Además, Tekla Launcher admite configuraciones de proyecto y colecciones de empresa que se han creado en Project Settings Management Console, que es una herramienta basada en la web que le permite gestionar las configuraciones de proyecto, entornos y otros archivos de proyectos en la nube. Una vez creadas sus configuraciones en Project Settings Management Console, Tekla Launcher recupera automáticamente las configuraciones publicadas desde la nube. Esto permite crear nuevos modelos en los que todos los usuarios aplican sistemáticamente las mismas configuraciones de proyecto. Tenga en cuenta que Project Settings Management Console es una función en versión Preliminar, y todas las funcionalidades relacionadas que admiten Project Settings Management Console tienen el estado de versión Preliminar en Tekla Launcher.

Los modelos de Tekla Model Sharing que se han creado utilizando Tekla Launcher están restringidos al entorno y a la versión del entorno en que se crearon. Esto garantiza que todos los usuarios que colaboran en el modelo compartido utilicen el mismo entorno.

Al instalar Tekla Structures, aparecen dos iconos de escritorio:

, que abre la pantalla de inicio de Tekla Launcher.
, que abre la pantalla de inicio clásica de Tekla Structures.

Para usar Tekla Launcher para iniciar Tekla Structures, haga doble clic en el icono del escritorio o seleccione Tekla Launcher en el menú Inicio de Windows.

La primera vez que abra Tekla Launcher, se abre un cuadro de diálogo donde selecciona su suscripción de Tekla Structures. La opción de suscripción que incluye el nivel más alto de características se selecciona automáticamente. Si tiene varias suscripciones, puede cambiar entre ellas.

Crear un nuevo modelo en Tekla Launcher

Puede crear nuevos modelos con todas las versiones instaladas de Tekla Structures.

Vaya a la pestaña Nuevo.
Para crear un nuevo modelo sin usar ninguna plantilla de modelo, vaya a la plantilla Nuevo modelo en blanco y haga clic en Crear.

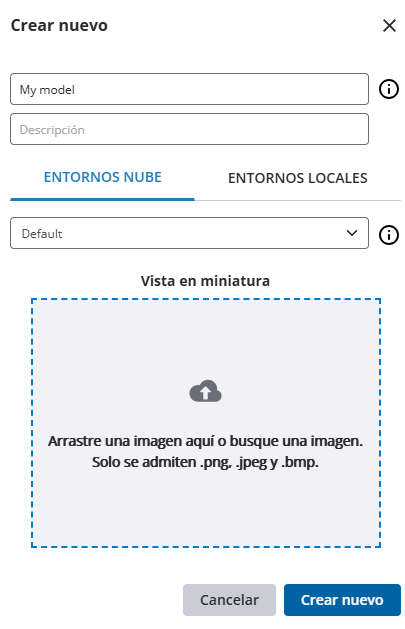

Aparecerá el cuadro de diálogo Crear nuevo.
Introduzca un nombre y una descripción para el nuevo modelo.
Seleccione la versión instalada de Tekla Structures.
Seleccione el entorno. Los entornos se filtran en función de la versión de Tekla Structures seleccionada.
- Personalizado (Preliminar): Los entornos personalizados contienen configuraciones de proyecto y entornos que son específicos de la empresa. Todos son entornos en la nube. Los entornos personalizados los crea o gestiona la empresa o el usuario.

  Los entornos que están disponibles localmente tienen un icono indicador y aparecen en la parte superior de la lista de entornos para facilitar el acceso.

  Seleccione el comportamiento de actualización del entorno personalizado seleccionado:
  - Usar versión actual: El modelo se crea siempre con la misma versión.
  - Usar actualizaciones secundarias y de parches más recientes en la versión principal actual: Usar la versión más reciente dentro de la versión principal actual. Por ejemplo, si el modelo se creó con la versión 2.0.0 y hay disponible una nueva versión 2.1.0, se utilizará la versión más reciente.
  - Usar versión más reciente: El modelo se actualizará a la versión más reciente cuando se abra.
- Trimble: Los entornos oficiales de Trimble los proporciona Trimble.
- Clásico: Los entornos clásicos se instalan localmente en el ordenador o los crean los usuarios. Puede descargar los entornos desde Trimble Downloads.
Si utiliza un entorno Personalizado (Preliminar), seleccione si desea aplicar las configuraciones de empresa que se han creado en Project Settings Management Console.

Las colecciones de empresa son un conjunto de configuraciones personalizables que se utilizan al crear un nuevo modelo.

Seleccione la colección de empresa y su comportamiento de actualización.
Si es necesario, añada una imagen en miniatura para el modelo.
Haga clic en Crear nuevo.

Si seleccionó un entorno en la nube, el entorno se descarga desde la nube.
Seleccione una Función que se utilice en el modelo.

La disponibilidad de las funciones depende de su entorno.
Haga clic en Selección.

Todos los datos se descargan durante la creación del modelo y se almacenan en la memoria caché local.

Tekla Structures se ha iniciado y el modelo se ha abierto.

Crear un nuevo modelo usando una plantilla de modelo

Si desea crear un modelo utilizando una plantilla de modelo, seleccione una plantilla adecuada en la pestaña Nuevo.

En la pestaña Nuevo, seleccione una plantilla de modelo.

Las plantillas de modelo definidas en XS_MODEL_TEMPLATE_DIRECTORY en user.ini para diferentes versiones de Tekla Structures se importan automáticamente a Tekla Launcher. Puede encontrar estas plantillas al seleccionar la casilla de verificación Solo plantillas de mi empresa.

Los modelos cargados en Project Settings Management Console también están disponibles en Tekla Launcher.

Además, las plantillas de modelo en ..Users\<User>\AppData\Local\Trimble\Tekla Structures\<version>\UserSettings\ModelTemplates se importan a Tekla Launcher.

Cada plantilla de modelo de Tekla Launcher tiene una tarjeta que muestra el entorno y la función usados en la plantilla. Si la tarjeta tiene el logotipo Trimble, la plantilla de modelo la ha creado Trimble.

Puede marcar las plantillas de modelo importantes como favoritas. Las favoritas son configuraciones específicas del usuario y se guardan en el ordenador para cada versión de Tekla Structures.

Puede utilizar la búsqueda de la izquierda para buscar plantillas de modelo. Puede buscar por texto en el nombre o la descripción de la plantilla, o por región o industria.
Haga clic en Crear.
Introduzca un nombre y una descripción para el nuevo modelo.
Si es necesario, añada una imagen en miniatura para el modelo.
Haga clic en Crear nuevo.

Todos los datos se descargan durante la creación del modelo y se almacenan en la memoria caché local.

Tekla Structures se inicia y se abre el modelo.

Metadatos para plantillas de modelo creadas localmente

Las plantillas de modelo creadas localmente proporcionan algunos metadatos en el archivo template-metadata.json.

Los ID de metadatos admitidos son:

SupportedEnvironments, SupportedRegions, SupportedIndustries

SupportedEnvironments format is Environment{Role_b, Role_a}

example:
{
"metadataPairs":[
{
"MetadataDefinitionId":"SupportedEnvironments",
"Value":"SwitzerlandEnvironment"
},
{
"MetadataDefinitionId":"SupportedRegions",
"Value":"Switzerland"
},
{
"MetadataDefinitionId":"SupportedIndustries",
"Value":"All"
}
]
}

Usar extensiones en plantillas de modelo

Las plantillas de modelo pueden importar extensiones, las cuales se descargan desde Tekla Warehouse al crear un modelo. Esto requiere un archivo tsep-dependencies.json.

{
  "name": "FinlandEnvDefinition",
  "version": "1.0.0",
  "tsepDependencies": [
    {
      "id": "twh-concrete-bridge-reinforcement",
      "name": "Concrete Bridge Reinforcement",
      "version": "1.3.0",
      "guid": "u572366a7-aa30-42b0-96c8-53ac730c793e"
    },
    {
      "id": "twh-beam-extruder",
      "name": "Beam Extruder",
      "version": "^1.0.0",
      "guid": "ucf5de403-9487-42ba-8333-dab5302ed449"
    },
    {
      "name": "BEC Custom properties",
      "version": "1.0",
      "guid": "775c6138-bb20-4b3a-94d5-6f26810d81e3"
    }
  ]
}

Puede tratar el contenido en Tekla Warehouse como inmutable, lo que significa que una vez que se haya cargado, no se puede modificar. El contenido inmutable se identifica mediante un ID con el prefijo twh, lo que garantiza que las versiones del paquete permanezcan sin cambios. El contenido no inmutable sigue pudiéndose utilizar, pero no podemos garantizar que, si se reemplaza una versión en Tekla Warehouse, los clientes puedan usar la versión reemplazada debido al almacenamiento en caché de las extensiones. Por lo tanto, para contenido mutable, utilice solo el GUID.

Estas son las reglas de actualización:

x.y.z - versión específica: usted gestiona las actualizaciones
^x.y.z: actualiza la versión principal a la más reciente
latest: actualiza a la versión más reciente

Abrir un modelo utilizado recientemente en Tekla Launcher

Vaya a la pestaña Reciente.
Seleccione un modelo en la lista.
Haga clic en Abrir. También puede hacer doble clic en la fila seleccionada.

Tekla Structures se inicia y se abre el modelo.

Tekla Launcher abre el modelo con la misma configuración que se utilizó más recientemente. Esto agiliza la apertura del modelo, ya que no es necesario seleccionar la función en el cuadro de diálogo Función.

Consejo:
Para abrir rápidamente un modelo abierto anteriormente, haga clic con el botón derecho en el icono de Tekla Launcher de la barra de tareas de Windows o en el menú Inicio de Windows.

Abrir cualquier modelo existente en Tekla Launcher

Vaya a la pestaña Modelos.
Seleccione un modelo en la lista.
Haga clic en Abrir. También puede hacer doble clic en la fila seleccionada.
Seleccione una función adecuada en el cuadro de diálogo Función y haga clic en Selección.

Tekla Structures se inicia y se abre el modelo.
Si necesita realizar otras acciones en el modelo seleccionado, haga clic en los tres puntos situados junto al botón Abrir y seleccione una acción.
- Abrir con otro entorno: Cambiar el entorno seleccionado del modelo. Tenga en cuenta que guardar el modelo después de cambiar el entorno podría afectar a la configuración del modelo y el modelo podría dañarse.
- Abrir carpeta modelo: Abrir la carpeta del modelo en el Explorador de archivos de Windows.
- Modificar propiedades modelo: Añadir una descripción y una imagen en miniatura para el modelo, o cambiar las configuraciones de empresa y el comportamiento de actualización.
- Renombrar: Introducir un nuevo nombre para el modelo.
- Abrir con otra versión de Tekla Structures: Seleccionar la versión de Tekla Structures en la que se abre el modelo.
- Excluir de Compartir: Si tiene un modelo que se ha compartido utilizando Tekla Model Sharing, puede excluir a su usuario y su versión local del modelo del servicio compartido.
- Fijar modelo: Fijar el modelo de modo que siempre permanezca en la parte superior de la lista de modelos.

Abrir un modelo compartido en Tekla Launcher

Puede abrir y unirse a modelos de Tekla Model Sharing en la pestaña Modelos compartidos. También puede ver información básica sobre los modelos que se han compartido con usted, como el nombre del proyecto, el entorno y su función de Tekla Model Sharing.

También puede abrir un modelo compartido en las pestañas Reciente o Modelos.

Vaya a la pestaña Modelos compartidos.
Para abrir rápidamente el modelo, haga clic en el botón .
Para abrir la lista de acciones que puede realizar en el modelo de Tekla Model Sharing, haga clic en la flecha de la izquierda, junto al nombre del modelo.
Si tiene la función Propietario en el modelo de Tekla Model Sharing, puede hacer lo siguiente:
- Abrir: Abrir el modelo compartido.
- Seguir versión entorno/ Detener seguimiento de versión de entorno: Comprobar y cambiar el entorno y la versión del entorno que se utilizan en el modelo, y obligar a otros usuarios del modelo compartido a utilizar el entorno y la versión de entorno que haya establecido.

  Para los modelos que se han creado en Tekla Launcher y luego se han compartido, el seguimiento del entorno está activado de forma predeterminada.

  Si el seguimiento del entorno no está activado, haga clic en Seguir versión entorno para cambiar el entorno en uso y/o seleccionar la versión del entorno. Después de realizar los cambios, haga clic en Guardar cambios. Seleccione una función adecuada en el cuadro de diálogo Función y haga clic en Selección para abrir el modelo. Compruebe que el modelo funciona correctamente y escriba los cambios de configuración del entorno en el servicio compartido. A los demás usuarios se les pide en Tekla Structures que reinicien la aplicación y que los lean. A continuación, se les obliga a utilizar el entorno y la versión que ha establecido.

  Para detener el uso forzado del mismo entorno y versión del entorno, haga clic en Detener seguimiento de versión de entorno y seleccione una función adecuada en el cuadro de diálogo Función y haga clic en Selección para abrir el modelo. Escriba los cambios. A los demás usuarios se les pide en Tekla Structures que reinicien la aplicación y que los lean. Ya no se les obliga a utilizar el mismo entorno o versión que usted.

  Para obtener más información, consulte Seguimiento de versiones de entorno para modelos de Tekla Model Sharing a continuación.
- Cambiar versión entorno: Comprobar y cambiar la versión del entorno que se utiliza en el modelo. Después de realizar los cambios, haga clic en Guardar cambios. Seleccione una función adecuada en el cuadro de diálogo Función y haga clic en Selección para abrir el modelo. Compruebe que el modelo funciona correctamente y escriba los cambios de versión del entorno en el servicio compartido. A los demás usuarios se les pide en Tekla Structures que reinicien la aplicación y los lean.
- Modificar configuraciones empresa (Preliminar): Cambiar las configuraciones de empresa y el comportamiento de actualización.
- Abrir carpeta modelo: Abrir la carpeta del modelo en el Explorador de archivos de Windows.
- Información modelo: Comprobar las propiedades de proyecto del modelo.
- Versiones modelo: Comprobar las versiones del modelo compartido y si el tipo de la versión del modelo es una actualización o una referencia.
Si tiene cualquier otra función que no sea Propietario en el modelo de Tekla Model Sharing, puede hacer lo siguiente:
- Si aún no se ha unido al modelo, puede hacer clic en Unirse al último: Unirse a la versión más reciente del modelo compartido.
- Si aún no se ha unido al modelo, puede hacer clic en Unirse a una versión anterior del modelo compartido: Seleccionar cualquier versión anterior del modelo compartido a la que desee unirse.
- Después de que se haya unido al modelo, puede hacer clic en Abrir: Abrir el modelo compartido.
- Abrir carpeta modelo: Abrir la carpeta del modelo en el Explorador de archivos de Windows.
- Información modelo: Comprobar las propiedades de proyecto del modelo.
- Versiones modelo: Comprobar las versiones del modelo compartido y si cada versión es una actualización o una referencia.
Seleccione una función adecuada en el cuadro de diálogo Función y haga clic en Selección.

Tekla Structures se inicia y se abre el modelo.

Seguimiento de versiones de entorno para modelos de Tekla Model Sharing

Si inicia Tekla Structures utilizando la pantalla de inicio clásica, no hay ninguna obligación de usar un determinado entorno o versión del entorno con Tekla Model Sharing. Esto significa que puede iniciar Tekla Structures con cualquier entorno y unirse a cualquier modelo de Tekla Model Sharing sin restricciones. Esta flexibilidad puede resultar beneficiosa, pero también puede provocar incoherencias en los modelos compartidos, por ejemplo, en una situación en la que dos usuarios de Tekla Model Sharing trabajan en el mismo modelo con diferentes versiones del entorno.

El seguimiento del entorno en Tekla Launcher obliga a que los modelos de Tekla Model Sharing que se han creado usando Tekla Launcher queden restringidos al entorno y a la versión del entorno en la que fueron creados.

Lo siguiente se aplica a los modelos de Tekla Model Sharing que se han creado y compartido en Tekla Launcher:

Solo los usuarios de Tekla Model Sharing que tengan la función Propietario pueden cambiar el entorno y su versión.
Solo los usuarios de Tekla Model Sharing que tienen la función Propietario pueden seguir y dejar de seguir un entorno.
Los cambios en el entorno y su versión siempre se deben escribir en el servicio compartido.
Si la versión del entorno cambia, se solicita a los usuarios en Tekla Structures que reinicien la aplicación y que lean la nueva versión del entorno.
Las actualizaciones de Service Pack de Tekla Structures no imponen una nueva versión del entorno. Los usuarios que tienen la función Propietario deben actualizar a la nueva versión del entorno.

Explorar modelos de muestra

En la pestaña Modelos de muestra, puede explorar modelos de muestra seleccionados por Trimble y sus socios para ver diferentes flujos de trabajo.

Los modelos de muestra se crean y se mantienen en Project Settings Management Console, y se descargan desde la nube bajo demanda.

Ajustar Tekla Launcher a sus necesidades

Haga clic en para mostrar la lista de modelos como una tabla o como mosaico.

Puede ordenar los modos en la vista de mosaico según diferentes criterios.
Utilice la búsqueda para encontrar un modelo.
Para cambiar la carpeta de modelos donde se guardan los modelos de Tekla Structures de forma predeterminada, vaya a .

Por defecto, los modelos se guardan en la carpeta TeklaStructuresModels. Puede cambiar la carpeta predeterminada haciendo clic en Examinar o escribiendo una nueva ubicación para la carpeta.
En la esquina superior derecha, haga clic en para dar su opinión sobre Tekla Launcher y ayudar a mejorar la herramienta.
En la esquina superior derecha, haga clic en para cambiar a la pantalla de inicio clásica de Tekla Structures . La página de inicio clásica de Tekla Structures no usa ninguno de los entornos almacenados en caché que usa Tekla Launcher, y debe instalar los entornos desde Trimble Downloads en su ordenador.
En la esquina superior derecha, haga clic en para abrir la Project Settings Management Console, donde puede gestionar las configuraciones de proyecto, los entornos y otros archivos de proyecto en la nube.
En la esquina superior derecha, haga clic en para mostrar sus opciones de suscripción y para cambiar a una suscripción diferente, si tiene varias disponibles. Tenga en cuenta que solo se admiten suscripciones online.
En la esquina superior derecha, haga clic en para cambiar el idioma de Tekla Launcher.
En la esquina superior derecha, indica que está trabajando en el modo online y que tiene habilitado el acceso a los entornos en la nube.

Debe tener una licencia guardada localmente para utilizar Tekla Launcher en modo sin conexión. Al cerrar Tekla Structures, active la casilla para guardar la licencia. Si está en el modo sin conexión, puede crear un nuevo modelo si tiene entornos instalados localmente o si tiene entornos almacenados en caché. Puede abrir un modelo local, pero unirse a modelos compartidos requiere una conexión a Internet.

Instalación de Tekla Launcher

Tekla Launcher es un instalador ligero. Instala archivos en la carpeta %localappdata%\TeklaLauncher, que también contiene la aplicación en sí.

Tekla Launcher funciona como un servicio, recibiendo actualizaciones automáticas y continuas cada vez que se publican correcciones y nuevas funciones. Las actualizaciones disponibles se muestran en la interfaz de usuario. Para descargar e instalar automáticamente una versión más reciente, haga clic en Reinicie para instalar una versión más reciente. Tras la actualización, Tekla Launcher se reinicia automáticamente.

Tabla 1. Ubicaciones de archivos de Tekla Launcher
Ruta	Función	Notas
..\Users\<user>\.tekla-launcher	Ruta base para los datos de Tekla Launcher.	Se borra manualmente. Tekla Launcher creará los datos según sea necesario.
..\Users\<user>\.tekla-launcher\<version>	Datos específicos del entorno en la nube; nube XSDATADIR.	Cada versión de Tekla Structures guarda sus archivos por separado para evitar conflictos entre versiones. No está permitido añadir nuevos archivos en esta ubicación. Se puede borrar manualmente.
..\Users\<user>\.tekla-launcher\Caches	Caché de datos en la nube.	Se puede borrar manualmente.
..\Users\<user>\.tekla-launcher\Caches\Collections	Área de tiempo de ejecución de colecciones en la nube.	Tekla Structures lee los archivos de esta ubicación. Se puede borrar manualmente.
..\Users\<user>\.tekla-launcher\Caches\EnvCache	Caché de entornos clásicos.	Los archivos comprimidos se almacenarán en esta ubicación. Se puede borrar manualmente.
..\Users\<user>\.tekla-launcher\Caches\EnvSandbox	Área de tiempo de ejecución de entorno aislado.	Se puede borrar manualmente.
..\Users\<user>\.tekla-launcher\Caches\ModelTemplatesCache	Caché de plantillas de modelos locales para uso sin conexión.	Se puede borrar manualmente.
..\Users\<user>\.tekla-launcher\Caches\PkgDef	Área de tiempo de ejecución de las definiciones de paquetes en la nube.	Tekla Structures lee los archivos de esta ubicación. Se puede borrar manualmente.
..\Users\<user>\.tekla-launcher\Caches\Tsep	Ubicación aislada de .tsep en la nube.	Tekla Structures carga extensiones desde esta ubicación. Se puede borrar manualmente.
%localappdata%\Trimble\Tekla Launcher	Carpeta de configuraciones de Tekla Launcher.	Cree una copia de seguridad antes de borrar esta carpeta para conservar sus configuraciones.
%localappdata%\Trimble\Tekla Launcher\TeklaStructuresLauncherSettings.xml	Archivo de configuraciones de Tekla Launcher. Este archivo almacena las acciones realizadas en la interfaz de usuario.	No se recomienda realizar modificaciones manuales porque pueden provocar errores de serialización.
%localappdata%\Trimble\Tekla Launcher\Logs	Registros de tiempo de ejecución para Tekla Launcher.	En caso de errores, este archivo de registro es necesario para solucionar problemas.
%localappdata%\Trimble\Tekla Launcher\Cache	Caché de WebView2; interfaz de usuario de Tekla Launcher.	Se puede borrar manualmente.
%localappdata%l\Trimble\Tekla Structures\<version>\Runtime	Archivos .ini específicos de la versión de Tekla Structures y otros archivos .ini generados. role-xxxx.ini bypass-xxx.ini teklastructures-xxx.ini	Cada vez que se abre o se crea un modelo, se generan nuevos archivos. Esto garantiza que Tekla Structures pueda ejecutarse junto con otras versiones. Se guardan los archivos de las últimas cinco ejecuciones.
