Copiar objetos utilizando la herramienta array lineal

Utilice la Herramienta array lineal para copiar objetos seleccionados linealmente en varias direcciones a separaciones o intervalos definidos. Tekla Structures no comprueba duplicados al copiar objetos utilizando este método.

Cómo usar la Herramienta array lineal

Haga clic en el botón Aplicaciones y componentes del panel lateral para abrir la base de datos Aplicaciones y componentes.
Busque Herramienta array lineal y, a continuación, haga doble clic para abrirla.
Seleccione el Método de copia.Las opciones son las siguientes:
- Sólo objetos seleccionados

  Este es el valor por defecto.Solo se copian los objetos seleccionados.
- Todos los objetos asociados

  Se copian los objetos seleccionados y todos los objetos asociados a ellos.Por ejemplo, las adaptaciones y cortes aplicados a una parte.
- Avanzado

  Esta opción es similar a Todos los objetos asociados, pero funciona mejor con las modificaciones.Por ejemplo, si tiene escaleras con pilares soldados a los peldaños y modifica la distancia entre los peldaños.
Seleccione el Origen de copia.Las opciones son las siguientes:
- Objeto a copiar

  Este es el valor por defecto.Las copias son relativas a los objetos de entrada.
- Punto origen

  Las copias son relativas al punto de origen de entrada.
Defina la configuración.
Seleccione los objetos que desea copiar.
Haga clic en OK para cerrar el cuadro de diálogo.
Haga clic con el botón central del ratón.
Elija un punto de origen.
Elija la dirección del eje X.
Elija la dirección del eje Y.

Se copian los objetos seleccionados.

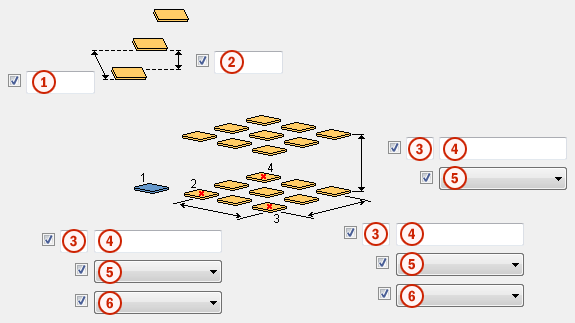

Cómo definir la configuración


1	Desplazamiento a lo largo del eje Y.El valor por defecto es 0 mm.
2	Desplazamiento a lo largo del eje Z.El valor por defecto es 0 mm.
3	Número de copias.El valor por defecto es 0. Si lo deja vacío, el número de copias se toma del campo Separación entre copias.
4	Separación entre las copias.El valor por defecto es 0 mm. Use el carácter de espacio para separar valores.Introduzca un valor para cada separación entre copias. Esta opción no está disponible si selecciona Igual como el método de separación.
5	Dirección de la copia.Las opciones son las siguientes: Normal (valor por defecto) Los valores de separación se calculan desde el origen en dirección positiva a lo largo del eje. Invertir Los valores de separación se calculan desde el origen en dirección negativa a lo largo del eje. Centrado Las copias se centran en el origen. Espejo Los valores de separación se calculan desde el origen tanto en dirección positiva como negativa.La copia en espejo duplica el número de copias.
6	Método de separación.Las opciones son las siguientes: Igual (valor por defecto) Las copias se espacian con la misma separación a lo largo de la longitud del eje X o Y. Especificado Las copias se espacian según el número y los valores de separación indicados.
