Desarrollo de polivigas en los dibujos

Al crear un dibujo, las polivigas y las placas plegadas se pueden desplegar o desarrollar automáticamente en los dibujos de parte. Tekla Structures despliega las polivigas en función de los parámetros de desarrollo, que definen la ubicación del eje neutro cuando se despliega un perfil.

Notas y limitaciones

Solo se pueden desplegar las vigas que se han creado con el comando Poliviga. No se pueden desplegar las vigas creadas con el comando Viga curvada.
Las polivigas sólo se pueden desplegar en un plano.
Compruebe si hay partes con peso cero utilizando informes o filtros. Esas partes no se pueden desplegar.
Compruebe los registros de sesión en busca de sólidos problemáticos, ya que esas partes no se pueden desplegar. También puede utilizar las extensiones de detección de errores sólidos disponibles en Tekla Warehouse; por ejemplo, Solid errors detector.

En la pestaña Dibujos e informes, haga clic en Propiedades dibujo > Dibujo parte.
Cargue las propiedades de dibujo que se aproximen más a las que necesite.
Haga clic en Creación vista en el árbol de opciones y vaya a la pestaña Atributos.
Defina Desarrollo como Sí.
Para guardar los cambios, haga clic en Guardar.
Haga clic en OK y cree el dibujo.

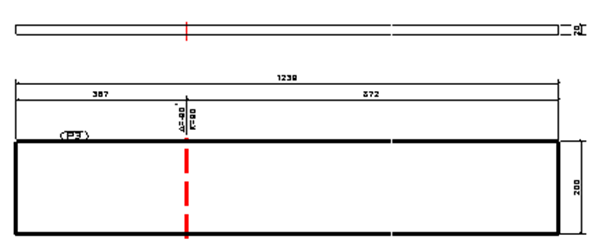

Tekla Structures despliega las polivigas en el dibujo de parte.

Nota:
La configuración Desarrollo en el cuadro de diálogo de propiedades Propiedades Vista de la pestaña Atributos 2 se ignora en la creación del dibujo cuando esta opción se establece en la pestaña Atributos del cuadro de diálogo Propiedades dibujo parte.
