Anular la deformación de las partes deformadas en los dibujos
Puede anular la deformación de las partes alabeadas o curvadas y mostrar la forma desarrollada (no deformada) de las partes deformadas en los dibujos.
Las partes deformadas son partes que se han alabeado o curvado en el modelo. Es posible que quiera anular la deformación de estas partes si desea que una parte de hormigón tenga dos estados: como se ha montado (en la vista de modelo) y como colada (en la vista de dibujo), por ejemplo.
Nota:
Las reducciones de partes se ocultan si establece No deformado en No.
- En la pestaña Dibujos e informes, haga clic en Propiedades dibujo y seleccione el dibujo.
- Cargue las propiedades de dibujo que se aproximen más a las que necesite.
- Haga clic en Creación vista y vaya a la pestaña Atributos.
- Para ocultar los ángulos de deformación y las curvaturas, establezca No deformado en Sí.
- Para guardar los cambios, haga clic en Guardar.
- Haga clic en Cerrar.
- Haga clic en Guardar para guardar las propiedades de dibujo. A continuación, haga clic en OK y cree el dibujo.
El dibujo creado muestra las dimensiones y formas desarrolladas de la parte.

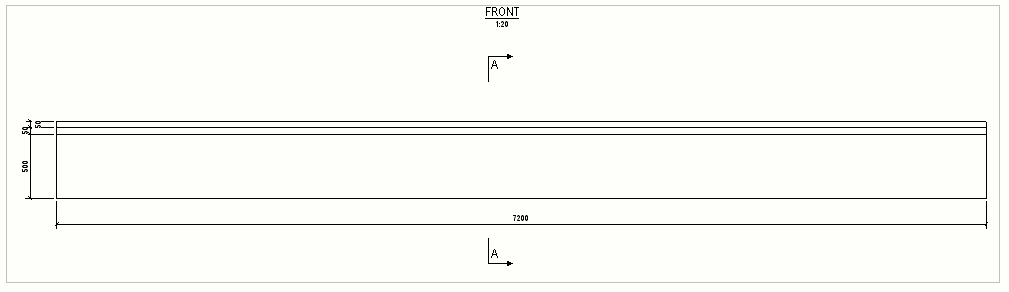

A continuación se muestra un ejemplo de una parte no deformada en un dibujo.

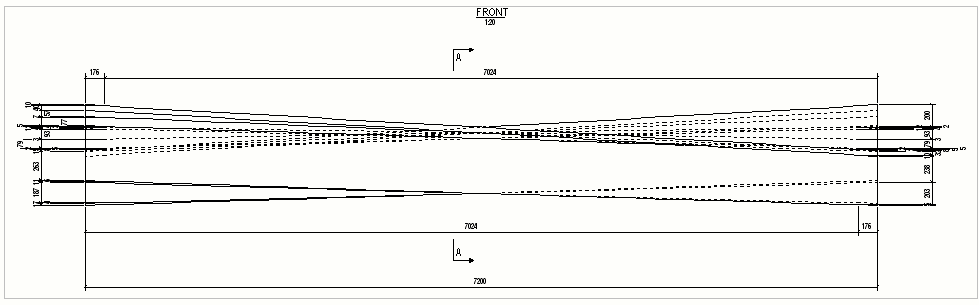

A continuación se muestra un ejemplo de una parte alabeada en un dibujo.
Nota:
El valor de la opción No deformado en el cuadro de diálogo de propiedades Propiedades Vista en la pestaña Atributos 2 se ignora en la creación del dibujo cuando la opción No deformado se establece como un valor en la pestaña .
