El término cuadro hace referencia a varios elementos de una disposición de dibujo, como:

• Tablas (por ejemplo tablas de revisión) creadas en el Editor Cuadros (.tpl)

• Bloques de título creados en el Editor Cuadros (.tpl)

• Listas (por ejemplo listas de partes y tornillos) creadas en el Editor Cuadros (.tpl)

• Notas generales creadas en el Editor Cuadros (.tpl)

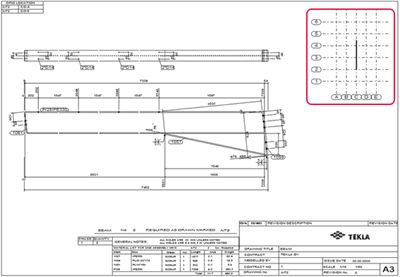

• Planos clave: Un plano clave es un pequeño mapa en un dibujo que muestra la posición de un conjunto, una unidad de colada o una parte en un modelo. Para crear un plano clave, debe utilizar un dibujo que contenga solo una vista de la escala y el tamaño correctos. El plano clave suele incluir la malla del modelo y el conjunto, la unidad de colada o la parte mostrada en el dibujo. Tekla Structures incluye automáticamente el objeto correcto en el plano clave. Tekla Structures solo utiliza la vista del dibujo original, y la posición de la vista, el tamaño del dibujo y los cuadros del dibujo original no son relevantes para el plano clave.



• Archivos DWG/DXF: Por ejemplo, puede tener algunos detalles en un archivo DWG o DXF que desee mostrar en determinados tipos de dibujos y, por lo tanto, añadir el archivo a la disposición de dibujo.

Si cambia el modelo, Tekla Structures actualiza el contenido de los dibujos y cuadros afectados creados en Editor Cuadros. El contenido de los cuadros lo rellena Tekla Structures en tiempo de ejecución.

Los cuadros gráficos disponibles se leen de las siguientes carpetas en el siguiente orden y aparecen en la lista Cuadros disponibles del panel lateral de Editor disposición:

• Carpeta de cuadros (XS_TEMPLATE_DIRECTORY)
• Carpeta del modelo actual
• Carpeta de proyecto (XS_PROJECT)
• Carpeta de empresa (XS_FIRM)
• Carpeta de cuadros de sistema específicos del entorno (XS_TEMPLATE_DIRECTORY_SYSTEM)
• Carpeta de sistema (XS_SYSTEM)
