Nos referimos a todos los elementos que puede añadir a la disposición de dibujo como cuadros. La combinación de cuadros en la disposición de dibujo se denomina conjunto de cuadros. El conjunto de cuadros define:

• Los cuadros que se incluyen en el dibujo

• La ubicación en la que se colocan los cuadros en el dibujo

• El espacio que deja Tekla Structures entre el marco de dibujo y las vistas, y entre las vistas de dibujo

Los conjuntos de cuadros definen el fondo del dibujo, no el número ni la ubicación de las vistas de dibujo a incluir.

Puede usar los mismos conjuntos de cuadros con distintos tamaños de dibujo, o bien asignar a cada tamaño de dibujo su propio conjunto de cuadros. Por ejemplo, si el número de vistas cambia en un dibujo y Tekla Structures elige un nuevo tamaño de dibujo, Tekla Structures también puede elegir otro conjunto de cuadros automáticamente.

Los siguientes ejemplos muestran la relación entre el conjunto de cuadros y las vistas de dibujo. Las vistas de dibujo son azules y los elementos del conjunto de cuadros son verdes.

A continuación se muestra un ejemplo de una disposición de dibujo general.

1. Vista de dibujo general
2. Lista de partes a nivel de conjunto o unidad de colada
3. Cuadro de revisión y bloque de título

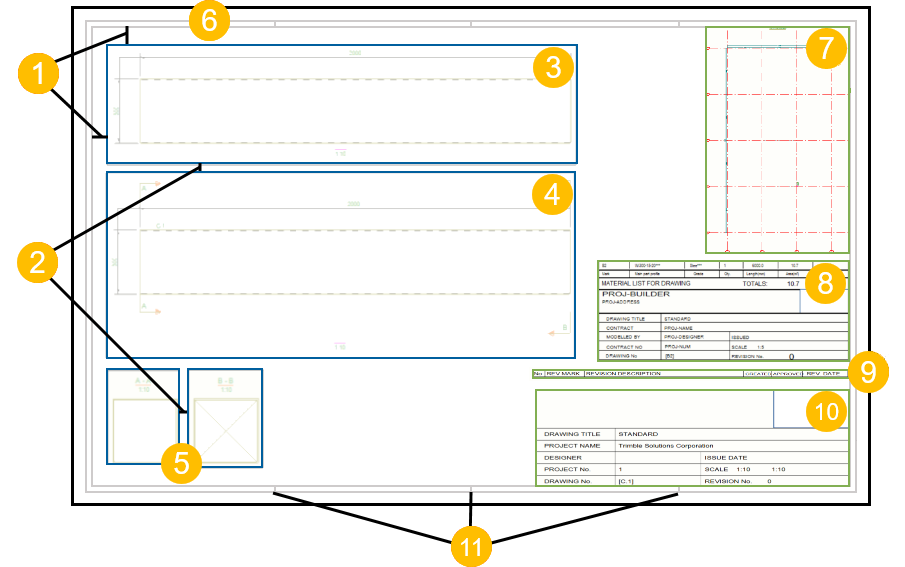

A continuación se muestra un ejemplo de una disposición de dibujo de conjunto.

1. Márgenes entre el marco del dibujo y las vistas externas
2. Espacios entre las vistas
3. Vista superior
4. Vista frontal
5. Vistas de corte A-A y B-B
6. Marco de dibujo
7. Plano clave
8. Lista de material
9. Cuadro de revisión
10. Bloque de título del dibujo
11. Marcas de pliegue
