Mostrar vigas espirales en dibujos

Puede mostrar las vigas espirales en los dibujos tanto plegadas como desarrolladas. En las vistas desarrolladas, las vigas espirales se desarrollan rectas.

Consulte Crear una viga espiral de hormigón y Crear una viga espiral de acero para obtener más información sobre la creación de vigas espiral de hormigón y acero.

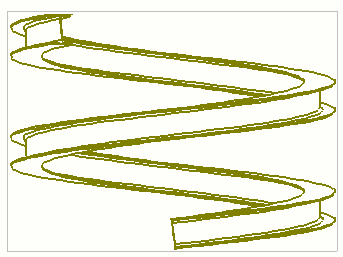

En el siguiente ejemplo, la opción Desarrollo está definida como Sí en las propiedades de vista en la pestaña Atributos 2. Tenga en cuenta que la parte está cortada en la vista.

En el siguiente ejemplo, la opción Desarrollo está definida como No.

Dimensionar vigas espirales

Puede añadir dimensiones rectas, de ángulo y de radio a las vigas espirales.

A continuación, se explica la creación automática de dimensiones en las vistas definidas.

Consulte Propiedades de dimensión para obtener más información sobre las propiedades de dimensión.

En la pestaña Dibujos e informes, haga clic en Propiedades dibujo y seleccione el dibujo.
Haga clic en Creación vista en el árbol de opciones de la izquierda, seleccione la vista y las propiedades que desee cambiar y haga clic en Propiedades vista.
Haga clic en Dimensionamiento en el árbol de opciones.
Añada una nueva fila y seleccione Dimensiones viga espiral como Tipo dimensionamiento. Seleccione las propiedades de regla de dimensionamiento que desee y haga clic en Editar regla.
En el cuadro de diálogo Propiedades Regla Dimensionamiento, seleccione las propiedades de dimensión predefinidas que desee utilizar en Dimensiones rectas, Dimensiones ángulo y Dimensiones ángulo y radio.

Si ninguna de las propiedades disponibles se ajusta a sus necesidades, abra un dibujo, abra el panel de propiedades y, después, abra las dimensiones rectas, las dimensiones de ángulo y las dimensiones de radio mediante la lista de objetos y edite y guarde nuevas configuraciones para estos tipos de dimensión. La configuración guardada estará disponible para seleccionarla en el cuadro de diálogo Propiedades Regla Dimensionamiento de la viga espiral correspondiente a los tres tipos de dimensión.
Guarde las propiedades de regla de dimensión introduciendo un nombre único y haciendo clic en Guardar como.
Guarde las propiedades de vista haciendo clic en Guardar y vuelva al cuadro de diálogo de propiedades de dibujo haciendo clic en Cerrar.
Haga clic en Guardar para guardar las propiedades de dibujo. A continuación, haga clic en OK y cree el dibujo.

Marcas de parte de viga espiral

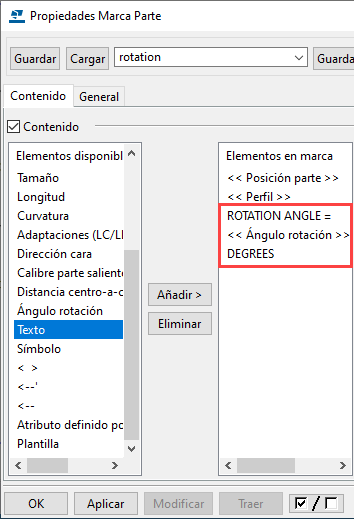

Puede mostrar la rotación de la viga espiral en las marcas de parte. El ángulo de rotación se define en las propiedades de la viga espiral en el modelo.

Consulte Propiedades de marca y Elementos de marca para obtener más información sobre las propiedades y elementos de marca.

Puede añadir marcas de parte a vigas espiral de la misma forma que a otras partes mediante una de estas formas:
- En un dibujo abierto, seleccione una viga espiral, haga clic con el botón derecho y seleccione Añadir marca; a continuación, seleccione Usando propiedades marca aplicadas para utilizar las propiedades de marca actuales o Usando propiedades vista para utilizar las propiedades de marca de nivel de vista.
- En un dibujo abierto, seleccione una viga espiral y, en la pestaña Anotaciones, haga clic en Marca parte y seleccione Para partes seleccionadas.
- También puede definir marcas automáticas en las propiedades del dibujo antes de crearlo.

Ejemplos de dimensiones y marcas de viga espiral

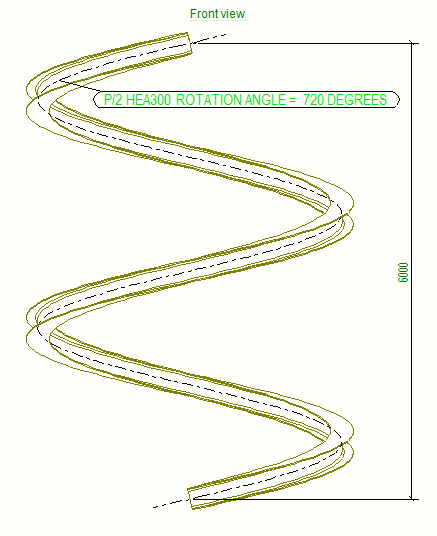

El ejemplo siguiente muestra una dimensión recta y una marca de parte que contiene la información del ángulo de rotación:

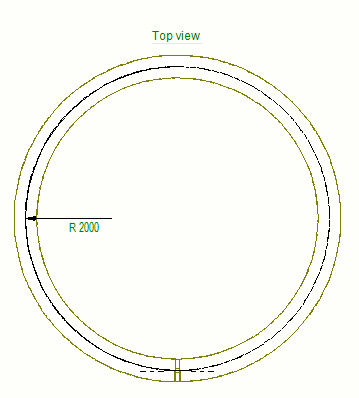

El siguiente ejemplo muestra una dimensión de radio de una viga espiral:
