Mostrar partes adyacentes y armaduras adyacentes en dibujos generales
En los dibujos generales, puede definir las partes que son adyacentes utilizando filtros de partes adyacentes en las propiedades de nivel de dibujo o vista. Las partes que cumplan los criterios de filtrado se tratarán como partes adyacentes. Tenga en cuenta que también debe definir un filtro para las partes normales con el fin de que funcionen las partes adyacentes. Optimice los filtros para que seleccionen o traten solo los objetos relevantes.
La funcionalidad descrita a continuación para partes adyacentes funciona de forma similar también para armaduras adyacentes. Al final de esta página, hay un filtro de ejemplo para armaduras adyacentes.
Cuando haya definido qué partes son normales y cuáles adyacentes utilizando los filtros, podrá definir la forma de mostrar las partes y las partes adyacentes modificando las propiedades de parte y de parte adyacente.
En este sencillo ejemplo se describe cómo se pueden mostrar las partes normales (columnas) en azul y las partes adyacentes (vigas) en rojo. Debe crear los filtros necesarios y modificar las propiedades de parte y parte adyacente.
-
En un dibujo general abierto, haga doble clic en el fondo del dibujo para abrir Propiedades dibujo general.
-

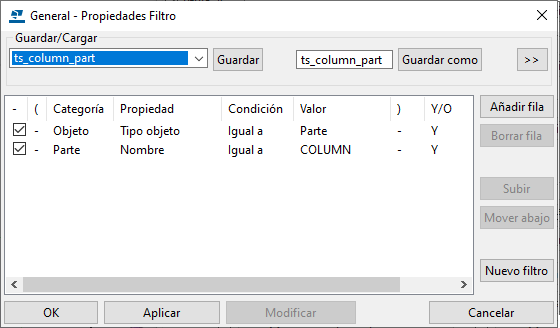

Para abrir el cuadro de diálogo General - Propiedades Filtro, haga clic en Filtro, cree un filtro por Parte - Nombre y Objeto - Tipo objeto para las columnas y haga clic en Modificar.
-

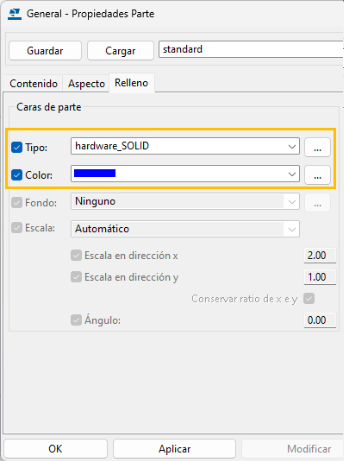

Para ir al cuadro de diálogo General - Propiedades Parte, haga clic en Parte y, en la pestaña Relleno, seleccione un relleno, defina el color de relleno como azul y haga clic en Modificar.
-

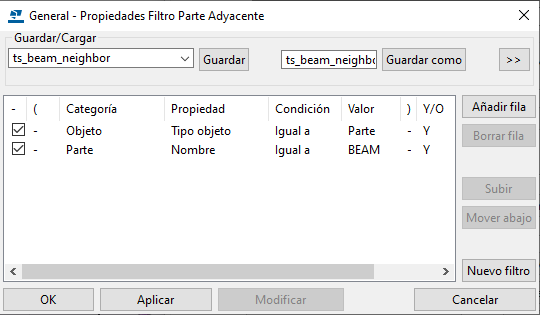

Para abrir el cuadro de diálogo General - Propiedades Filtro Parte Adyacente, haga clic en Filtro parte ady., cree un filtro por Parte - Nombre y Objeto - Tipo objeto para las vigas y haga clic en Modificar.
-
Haga clic en Parte adyacente y haga lo siguiente para abrir el cuadro de diálogo General - Propiedades Parte Adyacente:
-
En la pestaña Visibilidad, defina Partes adyacentes como Por extremo.
-
Seleccione un tipo de relleno y defina el color de relleno como rojo en la pestaña Relleno.
Tenga en cuenta que si no define un filtro de partes adyacentes, todos los objetos visibles excluidos por el filtro general serán tratados de forma automática como partes adyacentes.
-
-
Haga clic en Modificar.

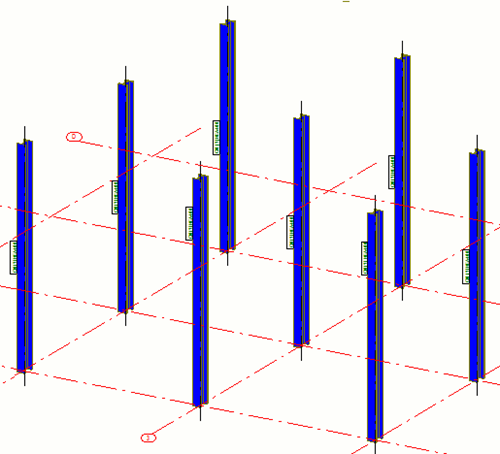

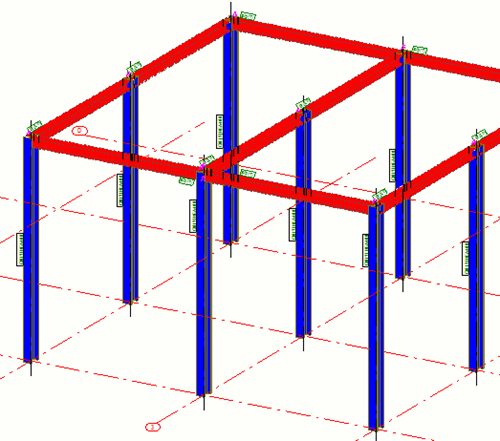

Ahora las partes se muestran en azul y las partes adyacentes en rojo.
Consejo:
-
Si no desea mostrar las partes adyacentes en el dibujo general, utilice un filtro de parte para definir y seleccionar las partes normales; a continuación, vaya a General - Propiedades Parte Adyacente y, en la pestaña Visibilidad, defina Partes adyacentes como Ninguno.
-
La configuración a nivel de objeto es otra alternativa para definir partes adyacentes.

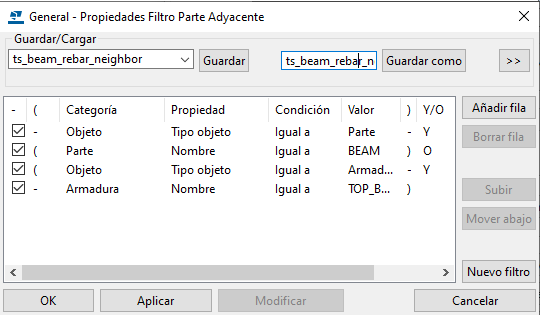

Ejemplo de un filtro de parte adyacente y armadura adyacente
A continuación se muestra un ejemplo de un filtro que filtra las partes adyacentes y las armaduras adyacentes.
