Definición de las propiedades de armadura y malla de armaduras automáticas

Puede definir lo que se muestra en las armaduras y las mallas y cómo se muestran en los dibujos de unidad de colada y generales. También puede hacerlo para la armadura adyacente.

En la pestaña Dibujos e informes, haga clic en Propiedades dibujo y seleccione el dibujo.
Cargue las propiedades de dibujo que se aproximen más a las que necesite.
Dibujos de parte, conjunto y unidad de colada: Haga clic en Creación vista en el árbol de opciones de la izquierda, seleccione la vista y las propiedades que desee cambiar y haga clic en Propiedades vista.
Haga clic en Armaduras (o en Armadura adyacente).
En la pestaña Contenido barra, defina la representación de la barra, los símbolos de extremo de barra y la visibilidad de las barras y las líneas.
En la pestaña Aspecto barra, seleccione el color y tipo de las líneas visibles y ocultas.
Puede utilizar un color estándar o un color RGB personalizado.
En la pestaña Contenido malla, defina la representación de la malla, los símbolos de malla y la visibilidad de las mallas, varillas, barras y líneas.
En la pestaña Aspecto malla, seleccione el color y tipo de las líneas visibles y ocultas.
Puede utilizar un color estándar o un color RGB personalizado.
En la pestaña Conjunto armaduras, defina la visibilidad de los conjuntos de armaduras, la representación del conjunto de armadura, el color y el tipo de las líneas visibles y seleccione la configuración del símbolo de malla.
Puede utilizar un color estándar o un color RGB personalizado.
Dibujos generales: Haga clic en OK.
Haga clic en Marca armadura (o en Marca armadura adyacente), añada los elementos que desee tener en la marca y ajuste el aspecto de la marca.
Dibujos de parte, conjunto y unidad de colada: Haga clic en Guardar para guardar las propiedades de vista. A continuación, haga clic en Cerrar para volver a las propiedades de dibujo.
Dibujos generales: Haga clic en OK.
Haga clic en Guardar para guardar las propiedades de dibujo. A continuación, haga clic en OK y cree el dibujo.

Consejo:

La representación de armaduras que señalan hacia el exterior del dibujo se puede modificar. Puede personalizar los símbolos de plegado de armadura (cruz, círculo, círculo relleno) editando el archivo de símbolos bent.sym, que en el entorno Default se encuentra en la carpeta ..\ProgramData\Trimble\Tekla Structures\<version>\\environments\common\symbols. También puede crear un nuevo archivo de símbolos en la misma carpeta, por ejemplo my_new_symbols.sym y utilizarlo en rebar_config.inp introduciendo el texto siguiente en el archivo: BentSymbolFile=my_new_symbols.sym
Utilice la opción avanzada XS_HIDDEN_LINES_UNHIDE_EMBEDDED si desea mostrar los objetos embebidos y ocultar las armaduras.

Ejemplo: Representaciones de armaduras

A continuación se muestran ejemplos del aspecto de las armaduras con las distintas opciones de representación seleccionadas en la pestaña Contenido barra en las propiedades de Armaduras o Armadura adyacente.


Configuración	Ejemplo
línea única
línea única con extremos rellenos
línea doble
líneas dobles con extremos rellenos
línea rellena
stick
contorno

Ejemplo: Ocultar líneas de armadura en dibujos

Puede ocultar las líneas de armaduras detrás de otras armaduras y detrás de partes en los dibujos de unidad de colada. A continuación se muestran algunos ejemplos del aspecto de las armaduras con distintas configuraciones seleccionadas en la pestaña Contenido barra de las propiedades de Armaduras o Armadura adyacente.


Configuración	Ejemplo

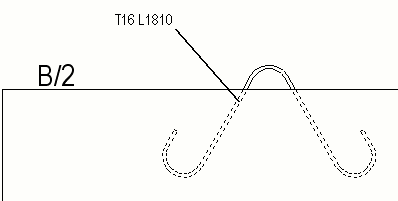

Ocultar líneas detrás de partes está seleccionado. Las líneas de las armaduras se ocultan detrás de otras partes. En la imagen, las líneas de barra ocultas se muestran discontinuas.

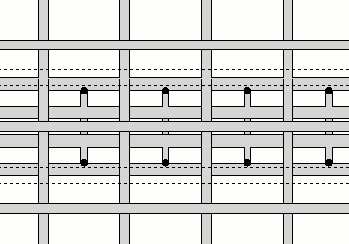

Ocultar líneas detrás de otras armaduras está seleccionado. Las líneas de armadura se ocultan detrás de otras líneas de armaduras. En la imagen, las líneas de barra ocultas se muestran discontinuas.

Ejemplo: Representación de conjunto de armadura

A continuación se muestran algunos ejemplos del aspecto de los conjuntos de armaduras con distintas configuraciones seleccionadas en la pestaña Conjunto armaduras de las propiedades de Armaduras o Armadura adyacente.

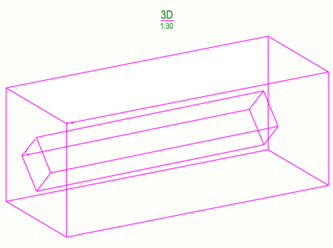

Contorno está seleccionado. Todos los sub-conjuntos del conjunto de armadura se muestran como cuadros de contorno.

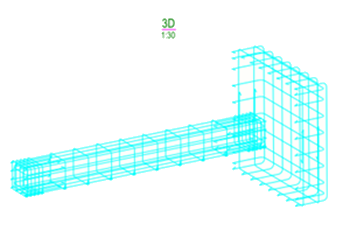

Como objetos armadura individuales está seleccionado. Todos los objetos de armadura en el conjunto y los sub-conjuntos de armaduras son visibles.

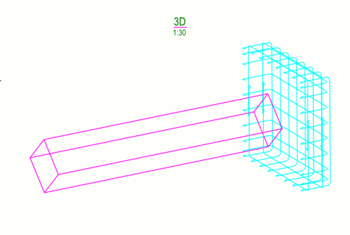

Sub-conjuntos como contorno, nivel más alto como objetos de armaduras individuales está seleccionado. Todos los sub-conjuntos se muestran como cuadros de contorno y el nivel más alto del conjunto de armadura se muestra como objetos de armadura individuales.
