Puede definir lo que se mostrará en una parte y cómo se mostrará la parte.

1. En la pestaña Dibujos e informes, haga clic en Propiedades dibujo y seleccione el dibujo.
2. Cargue las propiedades de dibujo que se aproximen más a las que necesite.
3. Dibujos de parte, conjunto y unidad de colada: Haga clic en Creación vista en el árbol de opciones de la izquierda, seleccione la vista y las propiedades que desee cambiar y haga clic en Propiedades vista..
4. Haga clic en Parte.
5. En la pestaña Contenido, seleccione la representación de parte, si desea mostrar los contornos internos, las líneas ocultas, las líneas ocultas propias, las líneas centrales y las líneas de referencia, así como las marcas adicionales que desea mostrar.

   Una línea de referencia es una línea entre los puntos a partir de los que se ha creado una parte.

   Tenga en cuenta que Caja contorno es una buena opción para elementos complejos con una caja extrema que contiene muchos polígonos que ralentizan los dibujos, ya que Caja contorno crea los dibujos más rápido.

6. En la pestaña Aspecto, seleccione el color y el tipo de las líneas visibles, líneas ocultas, líneas de referencia, líneas de sección, líneas ocultas propias y líneas centrales.

   Puede utilizar un color estándar o un color RGB personalizado.

   XS_CENTER_LINE_TYPE anula el tipo de línea central definido en las propiedades a nivel de dibujo, vista u objeto. XS_SECTION_LINE_COLOR_RGB anula el color de línea de sección definido en las propiedades a nivel de dibujo, vista u objeto.

7. En la pestaña Relleno, defina las propiedades de relleno de parte y sección.
8. Realice una de las siguientes acciones según el tipo de dibujo:
   • Dibujos de parte, conjunto y unidad de colada: Haga clic en Guardar para guardar las propiedades de vista. A continuación, vuelva a las propiedades de dibujo haciendo clic en Cerrar.
   • Dibujos generales: Haga clic en OK para volver a las propiedades de dibujo.
9. Haga clic en Guardar para guardar las propiedades de dibujo. A continuación, haga clic en OK y cree el dibujo.

Ejemplo: Representaciones de partes

A continuación se muestran algunos ejemplos del aspecto de las partes y los elementos con distintas configuraciones definidas en el cuadro de diálogo Propiedades Vista.

Configuración	Ejemplo

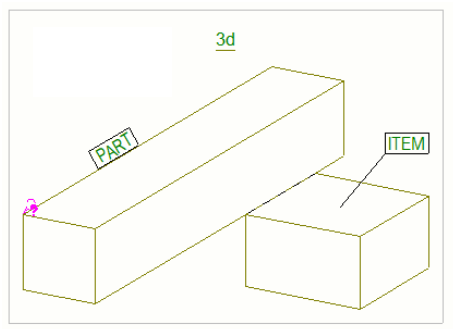

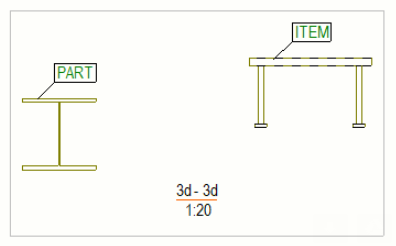

Representación se ha definido como Contorno.

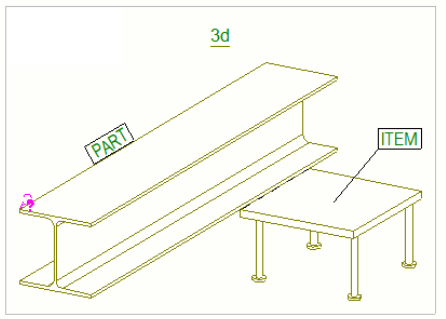

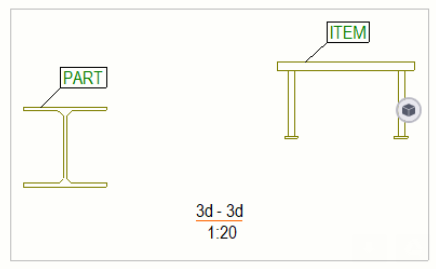

Representación se ha definido como Exacto.
Chaflanes borde se ha seleccionado en Marcas adicionales.
Representación se ha definido como Símbolo.
Representación se ha definido como Símbolo con perfil parcial. Puede cambiar las opciones de configuración de perfil parcial Longitud y Desplaz. desde punto central. En el primer ejemplo de la derecha, se utilizan los valores por defecto. En el segundo ejemplo, la longitud y el desplazamiento se han ajustado.

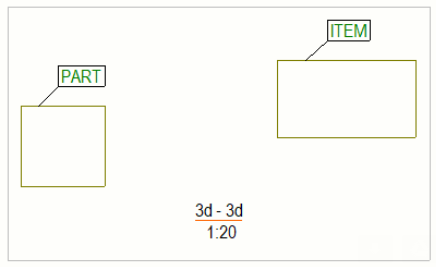

Representación se ha definido como Caja contorno.
Representación se ha definido como Caja contorno.
Representación se ha definido como Caja base.
Representación se ha definido como Exacto y Desplazamiento símbolo se ha definido como 0.00. Línea central está seleccionado.
Representación se ha definido como Exacto y Desplazamiento símbolo se ha definido como 10.00. Línea central está seleccionado.
Líneas ocultas no está seleccionado. No se muestran las líneas ocultas de otras partes.
(1) Líneas ocultas se ha seleccionado. Se dibujan las líneas ocultas de la parte y las líneas ocultas de la parte que están detrás de otras partes. (2) Líneas ocultas propias se ha seleccionado. Se muestran las líneas ocultas de la parte cubierta por la propia parte.
