Mostrar conjuntos de armaduras en dibujos
Puede crear dibujos de fabricación de conjuntos de armaduras y mostrar conjuntos de armaduras con varias representaciones. Puede definir configuraciones de conjuntos de armaduras específicas de la vista en la pestaña Conjunto armaduras de las propiedades de vista de la armadura de nivel y añadir la posición de conjunto en marcas de armadura y notas asociativas.
Puede crear el conjunto de armaduras en el modelo al usar el comando Crear conjunto armaduras. Seleccione el conjunto de armaduras y haga clic en el comando Crear dibujo fabricación, que puede encontrar en la barra de herramientas contextual y la cinta de opciones, para crear dibujos de conjunto de armaduras.
Consulte Crear un conjunto de armaduras para obtener más información sobre la creación de conjuntos de armaduras.
Consulte Crear dibujos de fabricación para obtener más información sobre la creación de los dibujos.
Ajustar la visibilidad y la representación del conjunto de armaduras
-
Seleccione Armaduras y vaya a la pestaña Conjunto armaduras en el árbol de opciones de la izquierda para ajustar la visibilidad y la representación de los conjuntos de armaduras.
La pestaña Conjunto armaduras está en las propiedades de armadura a nivel de vista de dibujo para los dibujos de unidad de colada, conjunto y general.
- Visibilidad conjuntos armaduras: Seleccione Visible o No visible.
- Representación:
Contorno muestra el conjunto de armaduras y todos sus sub-conjuntos como recuadros de contorno.
Como objetos armadura individuales muestra todos los objetos de armadura en el conjunto y los sub-conjuntos de armaduras.
Sub-conjuntos como contorno, nivel más alto como objetos de armaduras individuales muestra todos los sub-conjuntos como cuadros de contorno y el nivel más alto del conjunto de armadura como objetos de armadura individuales.
- Color, Tipo: Defina el color y el tipo de línea del conjunto de armaduras.
- Símbolo malla, Tamaño símbolo malla: Puede elegir mostrar un símbolo de malla para el conjunto de armaduras. Introduzca un número del símbolo en el cuadro Símbolo malla. El símbolo de malla aparece en la mitad de la línea diagonal. También puede cambiar el tamaño del símbolo de malla.
Símbolo 1:
Símbolo 2:
Símbolo 3:

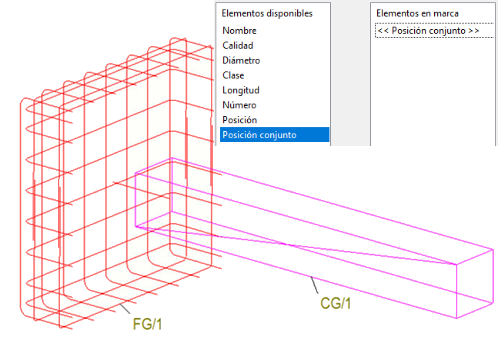

Añadir la posición de conjunto a las marcas de armadura
El elemento Posición conjunto está disponible en marca de armadura, y en las propiedades de nota asociativa. Obtiene el número de posición del conjunto de armaduras asociado.
-
Haga doble clic en Posición conjunto para añadir la posición de conjunto en la marca, en la lista Elementos disponibles.
Filtrar el contenido de la vista usando atributos de cuadro de conjunto
Puede usar los atributos de cuadro de conjunto ASSEMBLY.HIERARCHY_LEVEL y ASSEMBLY.ASSEMBLY_POS para filtrar el conjunto de armaduras del contenido de la vista de dibujo de conjunto de armaduras.
Para crear filtros, haga clic en Filtro en el árbol de opciones en las propiedades de vista de dibujo.
Ejemplos:
-
Para mostrar el nivel de conjunto que desee, seleccione Plantilla como Categoría, escriba
ASSEMBLY.HIERARCHY_LEVELcomo Propiedad, seleccione Igual y defina el nivel de conjunto deseado como el valor. -
Para mostrar varios niveles, use el atributo
ASSEMBLY.HIERARCHY_LEVEL, seleccione Mayor o igual y escriba el número del nivel más bajo que quiera mostrar como el valor. -
Para mostrar u ocultar los conjuntos de armaduras que no quiera ver, use
ASSEMBLY.ASSEMBLY_POS, seleccione Igual o No igual a y escriba el número de posición del conjunto. -
En el siguiente filtro de ejemplo se muestran los conjuntos de nivel jerárquico 3 cuyo número de posición es AA/1:
-
También puede crear un filtro de vista de dibujo seleccionando Conjunto como Categoría y Número de posición como Propiedad y definiendo después el número de posición del conjunto como el valor. Con este filtro, la vista muestra el conjunto AA/1 (incluyendo todos sus sub-conjuntos).
Para obtener más detalles sobre la creación de filtros, consulte Crear nuevos filtros.
