Colocar automáticamente el punto de asociatividad de la línea de referencia de la marca de armadura
Tekla Structures coloca el punto de asociatividad de las líneas de referencia de las armaduras de manera que apunte solamente a una armadura. Puede ajustar cómo Tekla Structures busca la ubicación del punto de asociatividad.
-
En el menú Archivo, haga clic en y vaya a la categoría Detallado hormigón.
|
A |
Haga esto |
|---|---|
|
Seleccionar una ubicación óptima para el punto de asociatividad. |
Defina XS_ENABLE_REBAR_MARK_LEADER_LINE_BASE_POINT_OPTIMIZATION como |
|
Defina a qué distancia deben estar las demás armaduras del punto de asociatividad para que Tekla Structures pueda ubicar el punto de asociatividad. |
Defina un valor en milímetros para XS_REBAR_MARK_LEADER_LINE_BASE_POINT_SEARCH_TOLERANCE. |
|
Definir la longitud de incremento de búsqueda durante la búsqueda de un lugar óptimo para el punto de asociatividad a lo largo de la armadura. |
Defina un valor en milímetros para XS_REBAR_MARK_LEADER_LINE_BASE_POINT_SEARCH_STEP_LENGTH. |
Ejemplo

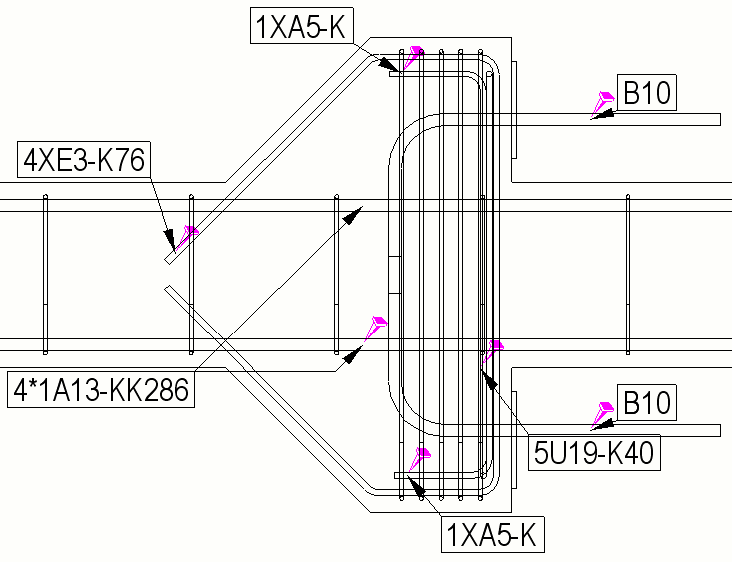

Un ejemplo en el que se muestran los puntos de asociatividad optimizados.
