Editar cuadros en Editor Cuadros

Si necesita editar un cuadro de una disposición de dibujo, puede abrirlo en el Editor Cuadros (TplEd). <root />

Solamente se pueden abrir los cuadros creados o guardados en Editor Cuadros 3.2 o una versión posterior.

Si sus cuadros se encuentran en una carpeta protegida, son solo de lectura y no puede guardar cuadros modificados en una carpeta protegida. En este caso, debe iniciar Tekla Structures como administrador.

En un dibujo, haga doble clic en el cuadro que desee modificar.

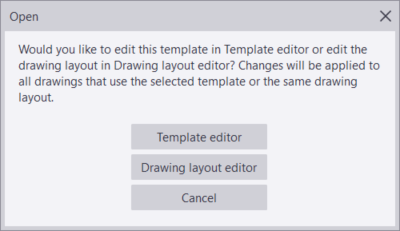

Se abre el siguiente cuadro de diálogo:
Haga clic en Editor cuadros.

Tekla Structures inicia Editor Cuadros y se visualiza el cuadro seleccionado.
Modifique el cuadro:
- Para modificar las propiedades del campo de valor, haga doble clic en un campo de valor, ajuste las propiedades y haga clic en OK.
  Por ejemplo, cambie el nombre del campo de valor, el tamaño de la fuente y la longitud de texto permitida. El nombre del campo de valor se mostrará en el examinador de contenido y en el cuadro.
- Para modificar las propiedades de texto, haga doble clic en un texto, ajuste las propiedades y haga clic en OK.
  Por ejemplo, introduzca un nombre para el objeto de texto y cambie el tamaño de fuente. El nombre se mostrará en el examinador de contenido.
  Preste atención al examinador de contenido de la izquierda mientras agrega contenido al cuadro. Le muestra los objetos de contenido añadidos y le permite seleccionar y trabajar rápidamente con los objetos de contenido. Cuando se selecciona un objeto en el examinador de contenido, el objeto también se selecciona en el cuadro.
- Puede cambiar el color de un objeto de texto. Para ello, haga doble clic en un objeto de texto en el cuadro y, en las propiedades del objeto, haga clic en el botón al lado de la configuración de fuente. Luego haga clic en el cuadro de color y seleccione un color estándar o un color personalizado.
- Puede hacer que el cuadro tenga un aspecto más agradable cambiando la posición de las etiquetas y los campos de valor, recortando las filas o añadiendo líneas para separar las columnas y las filas. El recorte elimina cualquier espacio innecesario alrededor de las filas.
  - Para recortar la fila, selecciónela, haga clic con el botón derecho, seleccione Recortar y, a continuación, seleccione la opción de recorte que desee.
  - Arrastre las etiquetas de texto y los campos de valor para cambiarlos de posición si es necesario.
  - Dibuje líneas en el cuadro entre las columnas y filas utilizando las herramientas gráficas.
  - Haga doble clic en los objetos creados para cambiar el color y otras propiedades.
    Por ejemplo, haga doble clic en un marco y ajuste las propiedades de la línea del marco.

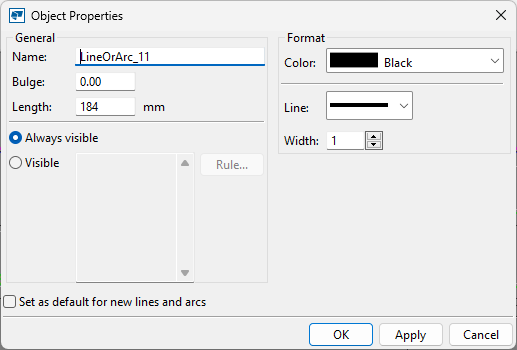

    Puede cambiar el color de un objeto de forma. Para ello, haga doble clic en un objeto de forma, como una línea, y en las propiedades del objeto, haga clic en el cuadro de color y seleccione un color personalizado.
Guarde los cambios seleccionando Archivo > Grabar, o Grabar Como para utilizar otra carpeta, por ejemplo, la carpeta del modelo.

Para obtener más información sobre Editor Cuadros, consulte la guía del usuario de Editor Cuadros en formato PDF: Tekla Structures Tekla Structures Documentación PDF.

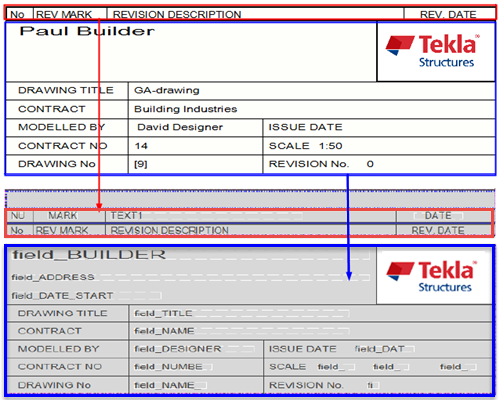

El ejemplo siguiente muestra cómo se muestra un cuadro en un dibujo y en Editor Cuadros. El ejemplo superior muestra un cuadro de revisión y un bloque de título en un dibujo, y el ejemplo inferior muestra los mismos cuadros en Editor Cuadros. El cuadro de revisión se encuentra encima del bloque de título y está vinculado al bloque de título en la disposición.

Para obtener más información sobre cómo colocar los cuadros en la disposición del dibujo, consulte Crear y editar disposiciones de dibujo.
