Propiedades de marca en dibujos

En las propiedades de marca de los distintos tipos de marcas, puede ver y modificar las configuraciones que afectan al contenido, la colocación y el aspecto de la marca. Puede definir las propiedades de marca antes de crear un dibujo y también en un dibujo abierto.

Tenga en cuenta que no todas las opciones de configuración enumeradas a continuación están disponibles para todos los tipos de marcas. Además, las propiedades de marca de las propiedades a nivel de dibujo y de vista son en cierta medida diferentes de las propiedades del panel de propiedades, o pueden tener nombres distintos.

Consulte Añadir marcas de parte manualmente en los dibujos y Añadir marcas de armadura manualmente en los dibujos para obtener más información sobre cómo añadir marcas manualmente.

Para abrir las propiedades de marca en el panel de propiedades o en un cuadro de diálogo:

Haga clic en una marca en un dibujo abierto. Haga doble clic en la marca, si el panel de propiedades no está abierto.
Abra las propiedades de la marca seleccionando un tipo de marca en la lista de objetos del panel de propiedades de dibujo. Para poder hacerlo, no seleccione ningún objeto en el dibujo.
Para abrir las propiedades de marca en un cuadro de diálogo, en Inicio Rápido, comience a escribir propiedades marca y, a continuación, seleccione las propiedades de las marcas deseadas en la lista mostrada.

En el nivel de dibujo y de vista, puede abrir las propiedades de marca de cualquiera de las formas siguientes:

En la pestaña Dibujos e informes, haga clic en Propiedades dibujo, seleccione el tipo de dibujo y vaya directamente a las propiedades de marca haciendo clic en el botón de la marca correspondiente (dibujos generales), o vaya a las propiedades de vista del dibujo y haga clic en la marca correspondiente en el árbol de opciones (otros tipos de dibujos).
En un dibujo abierto, haga doble clic en el fondo del dibujo y vaya directamente a las propiedades de marca haciendo clic en el botón de la marca correspondiente (dibujos generales), o vaya a las propiedades de vista y haga clic en la marca correspondiente en el árbol de opciones.
En un dibujo abierto, vaya a Dibujo > Propiedades, seleccione Vista y haga clic en la marca correspondiente del árbol de opciones.

Propiedades de marca en el panel de propiedades

La mayoría de las propiedades enumeradas a continuación también están disponibles en el nivel de dibujo y vista.


Opción	Descripción
Guardar, cargar y buscar propiedades en el panel de propiedades	Para cargar propiedades existentes, seleccione las propiedades en la lista. Para guardar las propiedades modificadas, haga clic en . También puede guardar las propiedades con un nombre distinto. Para buscar una propiedad, empiece a escribir el nombre de la propiedad.
Marca

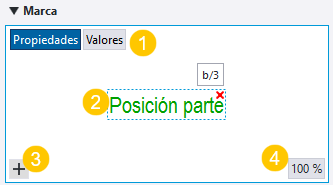

Vista de editor de marca	(1) Para mostrar el nombre o el valor de la propiedad en la vista del editor de marcas, haga clic en el botón Propiedades o Valores. Estos botones están disponibles cuando edita una marca existente. (2) La vista preliminar de la marca muestra los elementos que ha añadido y la representación que ha seleccionado para la marca. Puede arrastrar los elementos a otra ubicación. Haga clic en el botón de borrado rojo situado en la esquina superior derecha del elemento para borrarlo. (3) Nuevo elemento. Utilice el botón Nuevo elemento para abrir la lista de elementos y seleccionar los elementos que desee añadir a su marca. El tipo de objeto seleccionado determinará los elementos disponibles. Si su marca ya contiene el elemento, el elemento tiene el texto En uso. También puede buscar elementos. En caso que no encuentre el atributo definido por el usuario deseado, puede escribir el nombre del atributo en el cuadro de búsqueda y pulsar Intro para añadirlo. Consulte "Elementos de marca en marcas de dibujo" para obtener más información sobre los elementos de marca. (4) El botón % muestra el nivel de zoom actual en la vista preliminar. Si desplaza el botón central del ratón, podrá acercar o alejar la imagen. Haga clic en el botón para hacer zoom a mejor ajuste.
Fuente
Color de fuente, Fuente, Altura de fuente (configuraciones de Fuente en las propiedades de nivel de vista y de dibujo)	Defina el tipo de fuente, el color y la altura usados en los textos de los elementos. Puede utilizar un color estándar o un color RGB personalizado. Para obtener más opciones de fuentes, haga clic en ... Para cambiar la fuente de marca por defecto, utilice la opción avanzada XS_MARK_FONT.
Marco interno, Marco externo, (configuraciones de Marco alrededor marca y Marco alrededor elementos en las propiedades de nivel de vista y de dibujo)
Marco,Color de marco	Defina el tipo y el color de marco para uno o varios elementos, o para la marca completa. Puede utilizar un color estándar o un color RGB personalizado. La opción Marco interno solo está activada cuando se ha seleccionado un elemento o un marco interno en el editor visual.
Valor numérico
Unidades y Formato	Cambie las unidades y el formato de los elementos de longitud y diámetro que haya seleccionado en la vista del editor.
Fondo (Máscara de fondo en las propiedades de nivel de vista y dibujo)	Seleccione Opaco para ocultar la parte del dibujo que está cubierta por la marca. Seleccione Transparente para mostrar la parte del dibujo que está cubierta por la marca, de modo que el trabajo lineal sea visible, por ejemplo.
Línea de referencia	Defina el tipo de línea de referencia y el tipo de flecha de línea, y cómo se muestran las líneas de referencia para las marcas combinadas. Seleccione uno de los siguientes tipos de Línea de referencia: Línea de referencia siempre usa una línea de referencia. Sobre línea o línea referencia intenta buscar un espacio a lo largo de la parte para la marca. Si no es posible, Tekla Structures utiliza una línea de referencia. Sobre línea coloca la marca siempre a lo largo de la parte. Si no hay suficiente espacio puede que la marca se solape con otros elementos. Dentro parte horizontal coloca la marca siempre dentro de la parte. Dentro parte a lo largo de parte coloca la marca siempre dentro de la parte y paralela al eje de la parte. Dentro parte horizontal o con línea referencia intenta buscar un espacio para la marca dentro de la parte. Si no es posible, Tekla Structures coloca la marca a lo largo de la parte con una línea de referencia. Dentro parte a lo largo de parte o con línea referencia intenta buscar un espacio dentro de la parte para la marca y la alinea en paralelo al eje de la parte. Si no es posible, Tekla Structures coloca la marca a lo largo de la parte con una línea de referencia. A lo largo de parte centrada coloca la marca de parte a lo largo y en el centro de una cara de la parte. Paralelo coloca la marca paralela a la armadura. Paralela o línea referencia coloca la marca paralela a la línea de armadura. Si no hay espacio suficiente para la marca, se crea una línea de referencia.
Marcas combinadas Marca grupo armaduras	Si está combinando marcas, o añadiendo marcas de grupos de armaduras, seleccione una de las siguientes opciones Marcas combinadas o Marca grupo armaduras: Una línea referencia para grupo crea una línea de referencia para un grupo de objetos. Una línea referencia por fila combina las marcas y crea una línea de referencia para una fila de objetos. Líneas referencia paralelas combina las marcas y crea líneas de referencia paralelas. Líneas referencia a un punto combina las marcas y dibuja todas las líneas de referencia en un punto. Líneas referencia perpendiculares permite crear marcas con líneas de referencia perpendiculares a grupos de armaduras. Crea marcas con líneas de referencia para cada armadura en un plano de grupo. Línea referencia a primera y última permite crear marcas con líneas de referencia perpendiculares a grupos de armaduras. Crea marcas para la primera y la última armadura de un grupo. Puede controlar la longitud de las líneas de referencia perpendiculares con la opción avanzada `XS_MARK_LEADER_LINE_LENGTH_FOR_PERPENDICULAR` (Archivo > Configuración > Opciones avanzadas > Marcas: general). El valor por defecto es 0 mm.
Flecha	Seleccione uno de los tipos de Flecha de la lista.
Marcas idénticas en la misma unidad colada	Esta configuración es para marcas de armadura combinadas. Una línea referencia para grupo crea una línea de referencia para un grupo de armaduras. Una línea referencia por fila combina las marcas y crea una línea de referencia para una fila de barras de armaduras. Líneas referencia paralelas combina las marcas y crea líneas de referencia paralelas. Líneas referencia a un punto combina las marcas y dibuja todas las líneas de referencia en un punto. No combinar no combina las marcas. Tekla Structures crea una línea de referencia individual para cada marca. Esta opción solo está disponible en las propiedades de nivel de vista y de dibujo. Si selecciona No combinar, tiene que definir de todos modos el contenido de la marca para las marcas que Tekla Structures combina automáticamente.
Colocación La opción avanzada XS_MARK_INTELLIGENT_PLACING afecta a la colocación de la marca.
Alineación	Seleccione dónde desea alinear la marca: Izquierda Centro Derecha Línea de referencia La opción Línea de referencia está disponible en los siguientes tipos de marca: marcas de tornillo, de unión, de parte, de parte adyacente, de objeto de vertido, de armadura, de armadura adyacente, de armaduras combinadas y de tratamiento superficial.
Rotación	Defina la rotación de marca.
Método colocación	Libre permite que Tekla Structures busque la primera ubicación adecuada para la marca. Fijo permite colocar la marca en cualquier ubicación. Si se utiliza la opción Fijo, la marca se mantendrá donde está incluso si se actualiza el dibujo, mientras que con la opción Libre, Tekla Structures intentará buscar la posición óptima para el objeto de anotación. Consulte Propiedades de colocación para marcas, dimensiones, notas, textos y símbolos para obtener más información sobre la colocación de varios objetos de anotación.
Posición (Cuarto en las propiedades de nivel de vista y dibujo)	Defina las zonas en las que Tekla Structures busca una posición para colocar la marca.
Distancias	(1) Distancia s (Margen de búsqueda en el nivel de vista y dibujo) es el margen vacío que desea dejar alrededor de la marca. (2) Distancia d mín. (Distancia mínima en el nivel de vista y dibujo) es la distancia mínima de la marca a la parte. (3) Distancia d máx. (Distancia máxima en el nivel de vista y dibujo) es la distancia máxima de la marca a la parte. Tenga en cuenta que si utiliza valores altos de Distancia s y Distancia d mín., la colocación de marca no funciona correctamente.

Propiedades de marca adicionales a nivel de vista y dibujo

Las propiedades de marca en el nivel de dibujo y de vista contienen configuraciones de visibilidad adicionales que no están disponibles en el panel de propiedades.


Opción	Descripción
Pestaña Contenido
Contenido	En el nivel de dibujo y vista, debe seleccionar información adicional para ciertos tipos de marcas. Por ejemplo, para las marcas de parte, debe definir las configuraciones de marca de parte independientemente para las partes principal y secundaria y para las partes principal y secundaria de un sub-conjunto. Para las marcas de tornillo, debe seleccionar si las marcas de tornillo son para tornillos de obra o de taller. Para las marcas de armadura, debe seleccionar si las marcas de armadura son para armaduras individuales, grupos de armaduras o para mallas.
Pestaña General (o Aspecto en algunas marcas)
Visibilidad de marca Visibilidad en vista	Defina la visibilidad de las marcas en la vista. distribuido distribuye las marcas en la vista. Tekla Structures sólo crea marcas que no están visibles en el resto de vistas. siempre siempre crea las marcas en la vista, independientemente de la configuración de otras vistas. preferido actúa como distribuido, pero la vista preferida tiene una prioridad superior. Seleccione distribuido para solo una vista en un dibujo. Si define otras vistas en distribuido, las marcas se colocan solo en la vista que tiene la opción Visibilidad en vista definida en preferido. La opción ninguno no crea marcas.
Visibilidad de marca Partes fuera de plano de vista	Defina si desea mostrar marcas para las partes que están fuera del plano de vista. Visible muestra marcas para partes fuera del plano de vista en el dibujo. No visible no muestra marcas para partes fuera del plano de vista.
Visibilidad de marca Combinar marcas	Esta opción es para marcas de parte y marcas de tratamiento superficial. On combina las marcas. Para obtener más información sobre la distancia de combinación y otros principios de combinación de las marcas de parte, consulte Combinar marcas. Por defecto, la distancia de combinación máxima es 1200 mm desde la parte.
Visibilidad de marcas de tornillos En partes principales En partes secundarias En partes principales de sub-conjunto En partes secundarias de sub-conjunto	Defina la visibilidad de las marcas de tornillo. Visible muestra las marcas de tornillo. No visible no muestra las marcas de tornillo. Las siguientes opciones avanzadas también afectan a la visibilidad de la marca de tornillo: XS_BOLT_MARK_IS_ALWAYS_VISIBLE XS_BOLT_MARK_IS_ALWAYS_VISIBLE_IN_GA
Ignorar tamaño	Esta opción es para marcas de tornillos. Excluye las marcas de tornillo de tamaño estándar en los dibujos, lo que significa que Tekla Structures no muestra las marcas de tornillo del tamaño definido en los dibujos. Hay algunas opciones avanzadas que se pueden usar además de la configuración Ignorar tamaño, de modo que primero indica el tamaño omitido y, a continuación, establece la opción avanzada: XS_OMITTED_DIAMETER_TYPE define si el tamaño ignorado es el tamaño del tornillo (valor `BOLT`) o el agujero (valor `HOLE`). XS_OMITTED_BOLT_TYPE puede usarse para excluir las marcas de tornillo ignoradas en función del estándar de tornillo. Introduzca el nombre del estándar de tornillo como el valor, por ejemplo, 7990. También puede usar comodines, por ejemplo * o ?. XS_OMITTED_BOLT_ASSEMBLY_TYPE puede usarse para excluir las marcas de tornillo ignoradas en función del tipo de tornillo. Los valores son `SITE`, `SHOP` y `SITE_AND_SHOP`.
Pestaña Combinación en las propiedades de marca de armadura
Dirección preferida para combinar (en la pestaña Combinación en las propiedades de marca de armadura)	Combinar vertical combina las marcas en la dirección vertical del dibujo. Combinar horizontal combina las marcas en la dirección horizontal del dibujo.
