Definir rellenos en dibujos

Puede usar el relleno en caras de parte, secciones de parte o formas de dibujo, por ejemplo círculos y polígonos, para mostrar distintos materiales. También puede usar patrones de relleno en tratamientos superficiales.

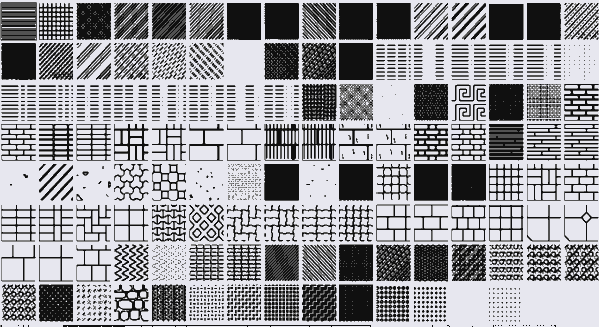

Por defecto, los patrones de sombreado se encuentran en el archivo hatch_types1.pat de la carpeta …\Tekla Structures\<version>\environments\common\system.

Los patrones de sombreado se buscan en las carpetas definidas para las siguientes opciones avanzadas, en el siguiente orden: XS_PROJECT, XS_FIRM, XS_SYSTEM, XS_INP.

También puede añadir patrones de relleno a Tekla Structures:

Consulte Crear patrones de relleno personalizados para añadir patrones de relleno personalizados en el archivo hatch_types1.pat.
Si tiene un archivo de patrón de relleno (creado en un software de CAD, por ejemplo), puede añadirlo al archivo Tekla Structures.pat con una pequeña modificación. Consulte Añadir patrones de relleno personalizados.
