Mostrar bordes redondeados en dibujos

Los bordes redondeados son líneas que definen el límite entre caras rectas y curvadas en el modelo. Algunos ejemplos de objetos de construcción que contienen bordes redondeados son los perfiles con redondeos curvados, las losas o placas irregulares con chaflanes curvados, así como las polivigas curvadas. Los bordes redondeados pueden mostrarse en todos los tipos de dibujo para partes y vertidos. Los bordes redondeados están visibles por defecto en los dibujos nuevos y son invisibles en aquellos que se crearon en una versión de Tekla Structures anterior a la 2016.

Mostrar bordes redondeados en dibujos generales

Debe definir Bordes redondeados como visibles en las propiedades de parte para mostrar los bordes redondeados. En los perfiles, podría ser necesaria la representación Exacto para mostrar los bordes redondeados, dependiendo del perfil. Puede controlar la visibilidad de los bordes redondeados en las propiedades parte y en las propiedades objeto de vertido en el nivel de dibujo, vista u objeto.

Para definir los bordes redondeados de forma que estén visibles en el nivel de dibujo en un dibujo general:

Abra un dibujo general que contenga partes de acero u hormigón con caras curvadas; por ejemplo, perfiles con redondeos curvados, losas o placas irregulares con chaflanes curvados, o polivigas curvadas.
Haga doble clic en el fondo del dibujo para que se abra el cuadro de diálogo Propiedades Dibujo General.
Haga clic en Parte...o Objeto vertido...
Si necesita cambiar la representación de parte para los perfiles, seleccione Exacto en la lista Representación.
En Marcas adicionales, seleccione la casilla de verificación Bordes redondeados on/off.
Si es necesario, defina las opciones de líneas ocultas:
- Active la casilla de verificación Líneas ocultas on/off para que se muestren las líneas ocultas de otras partes.
- Active la casilla de verificación Líneas ocultas propias on/off para mostrar las líneas ocultas propias de la parte.
Haga clic en Modificar.
Ahora, los bordes redondeados están visibles en el dibujo.

Mostrar bordes redondeados en partes individuales

Puede modificar también partes individuales en los dibujos para mostrar los bordes redondeados.

Abra un dibujo que contenga partes de acero u hormigón con caras curvadas; por ejemplo, perfiles con redondeos curvados, losas o placas irregulares con chaflanes curvados, o polivigas curvadas.
Haga clic en la parte que desee para abrir las propiedades.
Haga doble clic en la parte, si el panel de propiedades no está abierto.
En la sección Visibilidad, active la opción Borde redondeado .
Si es necesario, defina las opciones de líneas ocultas:
- Para mostrar las líneas ocultas de otras partes, active la opción Líneas ocultas.
- Para mostrar las líneas ocultas propias de la parte, active la opción Líneas ocultas propias.
Asegúrese de que Exacto está seleccionado en la lista Tipo representación.
Haga clic en Modificar.

Ejemplos

Ejemplo 1

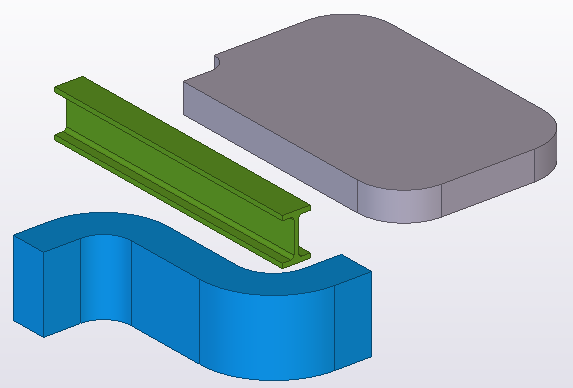

A continuación se muestra un ejemplo de bordes redondeados en el modelo:

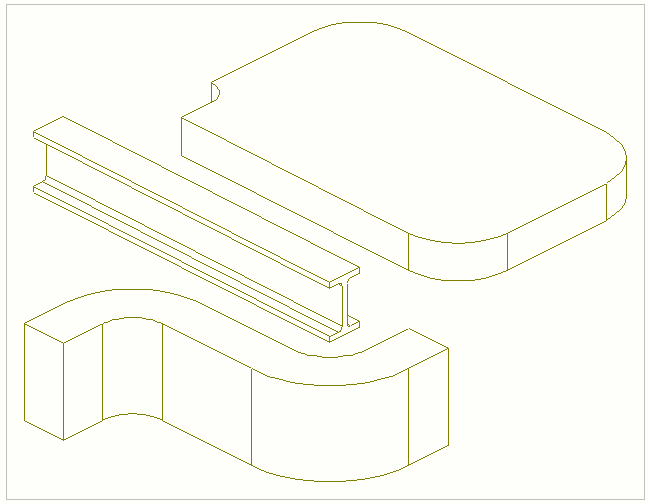

Un ejemplo de partes de un dibujo que muestran los bordes redondeados (selección de Bordes redondeados on/off en las propiedades de parte de nivel de dibujo o selección de Borde redondeado en las propiedades de parte en el panel de propiedades) se presenta a continuación:

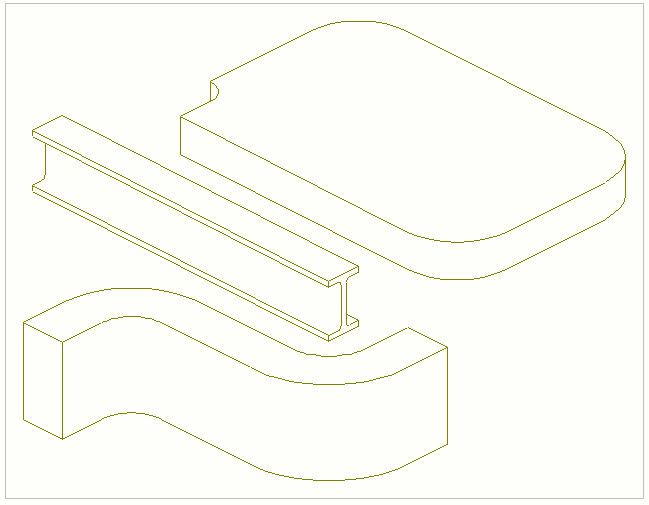

Un ejemplo de partes de un dibujo que no muestran los bordes redondeados (sin selección de Bordes redondeados on/off en las propiedades de parte de nivel de dibujo o definición de Borde redondeado en las propiedades de parte en el panel de propiedades) se presenta a continuación:

Ejemplo 2

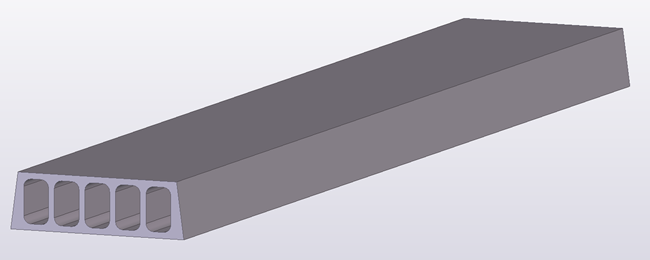

A continuación se muestra un ejemplo de una losa de núcleo hueco en el modelo:

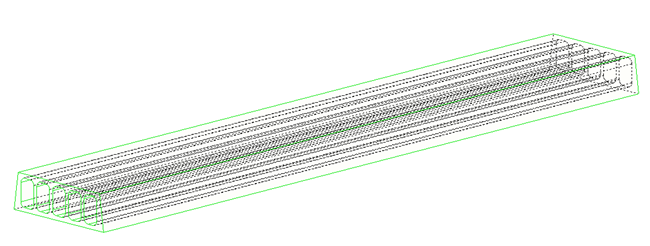

Un ejemplo de losa de núcleo hueco de un dibujo que muestra los bordes redondeados (selección de Bordes redondeados on/off en las propiedades de parte de nivel de dibujo o definición de Borde redondeado en las propiedades de parte en el panel de propiedades) se presenta a continuación. La representación no es muy clara cuando los bordes redondeados son visibles, tal como puede observar:

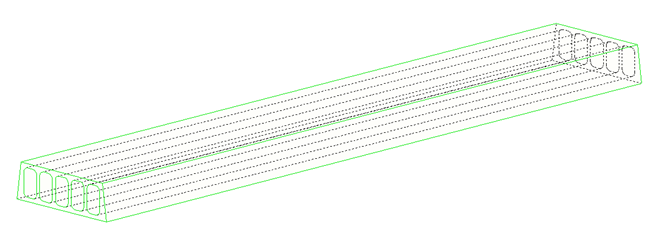

Un ejemplo de losa de núcleo hueco de un dibujo que no muestra los bordes redondeados (sin selección de Bordes redondeados on/off en las propiedades de parte de nivel de dibujo o definición de Borde redondeado en las propiedades de parte en el panel de propiedades) se presenta a continuación.
