Puede seleccionar si se mostrarán o no los chaflanes de borde en el dibujo, así como la forma en que se mostrarán.

1. Abra un dibujo con una vista de una parte que contenga chaflanes de borde y haga doble clic en el marco de la vista para abrir las propiedades de la vista del dibujo.
2. Seleccione Parte en el árbol de opciones de la izquierda.
3. En el área Marcas adicionales de las propiedades de parte, marque la casilla de verificación Chaflanes borde on/off.
4. En la lista Representación, según el resultado deseado, seleccione Contorno o Exacto.

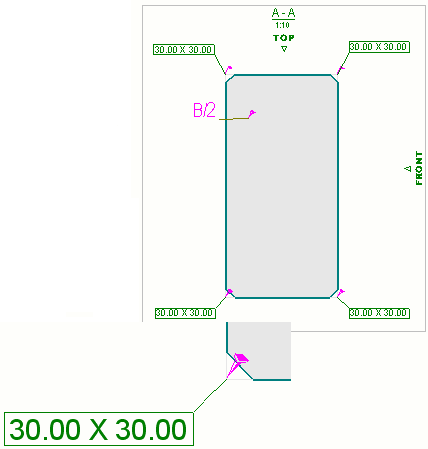

   Exacto

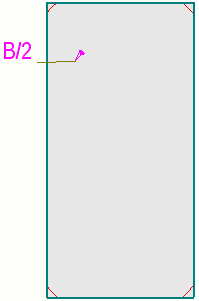

   Contorno

5. Haga clic en Modificar.
6. Si es necesario, haga doble clic en el chaflán de borde en el dibujo y modifique el color y el tipo de la línea en las propiedades del chaflán de borde.
   Puede utilizar un color estándar o un color RGB personalizado.

Para mostrar los chaflanes de borde para una parte particular en un dibujo, haga doble clic en la parte en el dibujo y, en las propiedades de la parte, haga clic en el botón de ojo Chaflanes borde y haga clic en Modificar.

Puede definir un tipo de línea y color por defecto para los chaflanes de borde en los dibujos.

1. En el menú Archivo, haga clic en Configuración > Opciones y vaya a la configuración de Objetos dibujo.
2. Defina el color de línea por defecto y el tipo de línea por defecto para el chaflán de borde.
   Puede utilizar un color estándar o un color RGB personalizado.
3. Para guardar la configuración por defecto y cerrar el cuadro de diálogo, haga clic en OK.

Puede cambiar el tipo de línea y color de los chaflanes de borde manualmente en un dibujo abierto. Esto anula la configuración de tipo y color por defecto definida en la configuración de Objetos dibujo en el cuadro de diálogo Opciones.

1. Para modificar las propiedades de chaflán de borde, haga doble clic en un chaflán de borde en un dibujo abierto.
2. Seleccione el tipo y color de línea deseados.
   Puede utilizar un color estándar o un color RGB personalizado.
3. Haga clic en Modificar.

   Cambian el color y el tipo de línea.

   El color invisible se utiliza con frecuencia para las líneas de chaflán de borde debido a que es posible que no desee imprimir los chaflanes de borde ni verlos en los dibujos a pequeña escala, pero sí poder verlos y seleccionarlos para, por ejemplo, añadir notas asociativas.

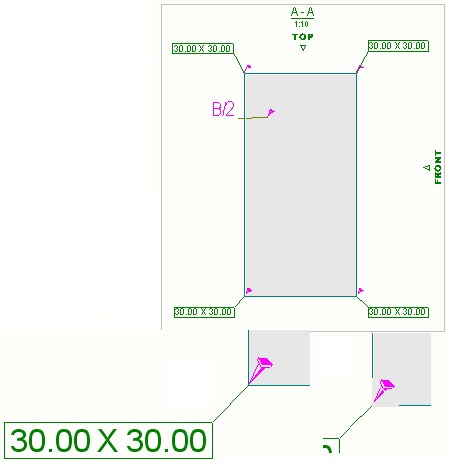

Puede añadir notas asociativas a los chaflanes de borde.

1. Abra un dibujo de una parte que tenga chaflanes de borde.
2. Haga doble clic en las partes y en los chaflanes de borde y modifique las propiedades de parte y de chaflán de borde para que los chaflanes de borde sean visibles y pueda seleccionarlos fácilmente.
3. Para abrir las propiedades de las notas asociativas, mantenga pulsada la tecla Mayús y, en la pestaña Anotaciones del dibujo, haga clic en uno de los comandos de la lista desplegable Nota.
   Puede seleccionar también Nota asociativa en la lista de objetos del panel de propiedades.
4. En la lista Tipo objeto, seleccione Chaflán borde.
5. En el editor visual de notas asociativas, haga clic en el botón más para abrir la lista de elementos y seleccione los elementos que desea añadir en la nota.
   Puede borrar los elementos innecesarios de la nota si hace clic en el botón de borrado rojo
6. Modifique las demás propiedades según sea necesario.
7. Para añadir la nota, haga clic en un chaflán de borde en el dibujo.

   Si utiliza una línea de referencia, es preciso elegir una posición para la nota .
