Arrastrar, cambiar la forma y el tamaño de los objetos de dibujo
Muchos objetos de dibujo, líneas de dimensión y líneas de referencia de diversos objetos de dibujo tienen identificadores. Puede usar estos identificadores para arrastrar y cambiar la forma y el tamaño de los objetos. Si ha activado el conmutador Arrastrar y soltar dibujo, no es necesario que seleccione los identificadores u objetos por separado para arrastrar, cambiar la forma o cambiar el tamaño de los objetos.
Arrastrar, cambiar la forma y el tamaño de objetos de anotación, objetos de esquema y etiquetas de malla
- En un dibujo abierto, vaya al menú Archivo, haga clic en Configuración y active la casilla Arrastrar y soltar dibujo. A continuación, podrá mover, arrastrar, cambiar la forma o cambiar el tamaño de objetos de dibujo como anotaciones, objetos de esquema y etiquetas sin seleccionar primero los objetos o los identificadores.
- Para mover los puntos identificadores de los objetos de esquema para cambiar el tamaño o la forma, pulse el botón izquierdo del ratón sobre el identificador y arrastre el identificador a la nueva posición.
- Para arrastrar los identificadores de las etiquetas de malla, primero debe seleccionar la línea de malla. Asegúrese de que ha activado el conmutador de selección Seleccionar línea malla

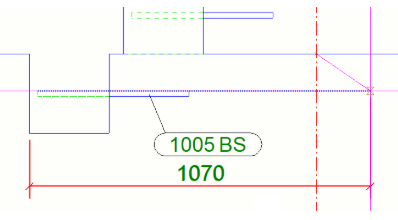

. - También puede arrastrar el punto de asociatividad de la línea de referencia de los objetos de anotación.
Arrastrar dimensiones
- Para arrastrar sin seleccionar primero la dimensión, active el conmutador Arrastrar y soltar dibujo.
- Para arrastrar marcas de dimensión para evitar el solapamiento de dimensiones y marcas, seleccione primero el identificador de marca.
- Solo puede arrastrar dimensiones relativas, no absolutas.
- Las dimensiones rectas (lineales) de los dibujos se pueden modificar arrastrando las dimensiones desde los identificadores de dimensión.

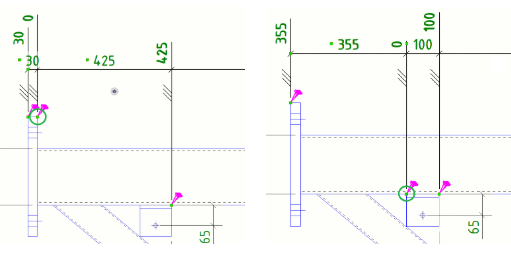

- Arrastrar en líneas de dimensión individuales: si intenta arrastrar un punto de dimensión a una nueva posición que se encuentra detrás de un punto de dimensión existente, el punto de dimensión seleccionado se borrará de la posición anterior y se recreará en la nueva posición preferida. Si intenta arrastrar el punto a la misma posición de coordenadas en la que ya se encuentra el punto existente, el punto de dimensión arrastrado se soltará automáticamente en la posición inicial.
- Arrastrar en conjuntos de dimensiones: Si intenta arrastrar el punto al área entre dos puntos de la línea de dimensión adyacente, el punto de dimensión seleccionado se borrará de la posición anterior y se recreará en la nueva posición preferida. Si intenta arrastrar el punto a la misma posición de coordenadas en la que ya se encuentra el punto existente, el punto de dimensión arrastrado se borrará de la ubicación anterior y se combinará con el existente, después de soltarlo en la nueva ubicación.
- El arrastre de un punto de dimensión con una coordenada cero en las dimensiones continuas le permite cambiar la coordenada del punto de dimensión inicial sin ejecutar el comando Establecer punto inicial dimensión.
Nota:
Cuando arrastra una marca, nota, texto o dimensión, su configuración de colocación puede establecerse en fijo según lo que haya definido en las opciones avanzadas mostradas a continuación. La marca, nota, texto o dimensión no se mueve aunque se actualice el dibujo. Puede que desee comprobar la configuración definida para las siguientes opciones avanzadas:
XS_CHANGE_DRAGGED_DIMENSIONS_TO_FIXED
XS_CHANGE_DRAGGED_MARKS_TO_FIXED
