Adición de dimensiones a placas

Tekla Structures
Modificado: 9 Dic 2022
2025
Tekla Structures

Adición de dimensiones a placas

Puede dimensionar placas utilizando algunas opciones avanzadas en el menú Archivo > Configuración > Opciones avanzadas > Dimensionamiento: partes.

Nota:

La configuración de dim_planes_table.txt indica a Tekla Structures los planos de dimensionamiento que son posibles para ciertos tipos de perfiles y, con las opciones avanzadas, se puede ajustar la posición de la dimensión. Las configuraciones en el archivo dim_planes_table.txt están disponibles para usarse solo cuando se ha definido la ruta a dim_planes_table.txt como un valor de la opción avanzada XS_PART_DIMENSION_PLANES_TABLE.

Cuando se modifica dim_planes_table.txt en las carpetas de entorno, tras cambiar el archivo, es necesario:

  1. Reinicie Tekla Structures.
  2. Recrear los dibujos.

Si no es así, los cambios no tendrán ningún impacto en los dibujos.

Para dimensionar placas utilizando las opciones avanzadas:

A

Haga esto

Dimensionar las placas respecto al borde más próximo a la parte adyacente

Defina la opción avanzada XS_PART_POSITION_TO_EDGE_NEAREST_TO_NEIGHBOUR como TRUE.

Dimensionar las placas respecto al borde principal de las vigas.

  1. Defina la opción avanzada XS_USE_PLATE_SIDE_POSITIONING como FALSE.

  2. Defina la opción avanzada XS_PART_POSITION_TO_EDGE_NEAREST_TO_NEIGHBOUR como FALSE.

  3. Defina la opción avanzada XS_PART_POSITION_TO_LEADING_EDGE como TRUE.

Dimensionar las placas respecto al borde principal de las columnas.

  1. Defina la opción avanzada XS_USE_PLATE_SIDE_POSITIONING como FALSE.

  2. Defina la opción avanzada XS_PART_POSITION_TO_EDGE_NEAREST_TO_NEIGHBOUR como FALSE.

  3. Defina la opción avanzada XS_PART_POSITION_TO_LEADING_EDGE_IN_COLUMNS_ALSO como TRUE.

Dimensionar las placas respecto al borde final de las vigas

  1. Defina la opción avanzada XS_USE_PLATE_SIDE_POSITIONING como FALSE.

  2. Defina la opción avanzada XS_PART_POSITION_TO_EDGE_NEAREST_TO_NEIGHBOUR como FALSE.

  3. Defina la opción avanzada XS_PART_POSITION_TO_LEADING_EDGE como FALSE.

  4. Defina la opción avanzada XS_PART_POSITION_TO_LEADING_EDGE_IN_COLUMNS_ALSO como FALSE.

Dimensionar las placas utilizando sus puntos de referencia originales en el modelo

  1. Defina la opción avanzada XS_PART_POSITION_TO_EDGE_NEAREST_TO_NEIGHBOUR como FALSE.

  2. Defina la opción avanzada XS_USE_PLATE_SIDE_POSITIONING como TRUE.

Nota: Si ha creado una placa de izquierda a derecha y otra de derecha a izquierda, Tekla Structures dimensiona las placas de forma diferente.

Cómo funcionan juntos dim_planes_table.txt y XS_PART_POSITION_TO_LEADING_EDGE

  • Si define todas las opciones de la placa (placas de vigas y placas irregulares) como FALSE en dim_planes_table.txt como se indica a continuación:

    5, -1.0, FALSE, FALSE, FALSE, FALSE, FALSE, FALSE

    51, -1.0, FALSE, FALSE, FALSE, FALSE, FALSE, FALSE

    En este caso, el archivo dim_planes_table.txt no afecta en absoluto al dimensionamiento de la placa, pero la opción avanzada XS_PART_POSITION_TO_LEADING_EDGE define la ubicación a la derecha o a la izquierda (pero no al centro).

  • Si habilita las opciones de izquierda y derecha y de abajo y arriba en dim_planes_table.txt de la siguiente manera:

    5, -1.0, FALSE, TRUE, TRUE, FALSE, TRUE, TRUE

    51, -1.0, FALSE, TRUE, TRUE, FALSE, TRUE, TRUE

    En este caso, aún puede ajustar cuál se selecciona utilizando la opción avanzada XS_PART_POSITION_TO_LEADING_EDGE.

  • Si define el dimensionamiento en el centro de las placas como se indica a continuación:

    5, -1.0, TRUE, FALSE, FALSE, TRUE, FALSE, FALSE

    51, -1.0, TRUE, FALSE, FALSE, TRUE, FALSE, FALSE

    En este caso, la opción avanzada XS_PART_POSITION_TO_LEADING_EDGE no tiene impacto.

Ejemplos

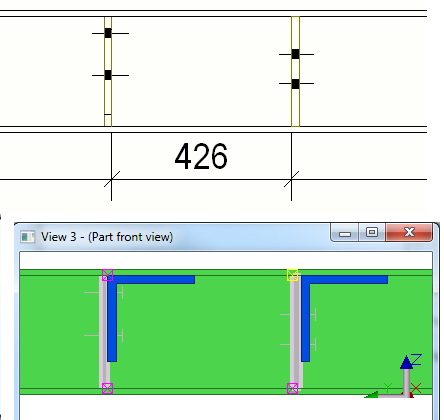

A continuación se muestra un ejemplo de dimensionamiento de las placas respecto al borde principal.

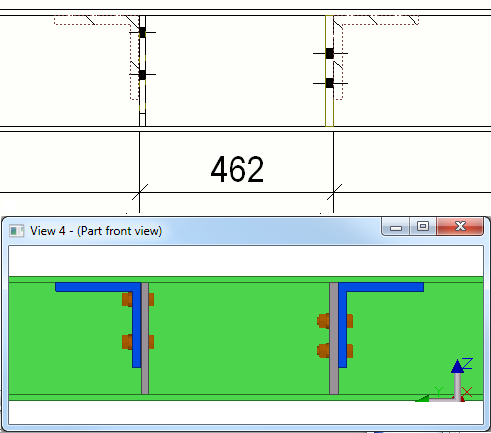

A continuación se muestra un ejemplo de dimensionamiento de las placas respecto al borde final.

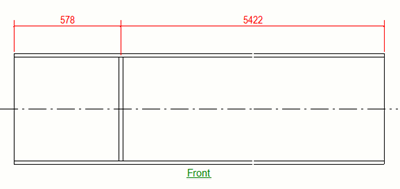

En los dos ejemplos siguientes, las partes adyacentes son de color azul y se muestran los puntos de creación de la placa.

En el primer ejemplo, se utilizan los valores siguientes:

XS_PART_DIMENSION_PLANES_TABLE= (no se indica ningún valor, dim_planes_table.txt no se usa)

XS_PART_POSITION_TO_EDGE_NEAREST_TO_NEIGHBOR=TRUE

XS_PART_POSITION_TO_LEADING_EDGE=FALSE

XS_PART_POSITION_TO_LEADING_EDGE_IN_COLUMNS_ALSO=FALSE

XS_USE_PLATE_SIDE_POSITIONING=FALSE

En el segundo ejemplo, se utilizan los valores siguientes:

XS_PART_DIMENSION_PLANES_TABLE= (no se indica ningún valor, dim_planes_table.txt no se usa)

XS_PART_POSITION_TO_EDGE_NEAREST_TO_NEIGHBOR=FALSE

XS_PART_POSITION_TO_LEADING_EDGE=FALSE

XS_PART_POSITION_TO_LEADING_EDGE_IN_COLUMNS_ALSO=FALSE

XS_USE_PLATE_SIDE_POSITIONING=TRUE
