Propiedades Dimensión

Use las propiedades de dimensión para ver y modificar el aspecto, la colocación y el contenido de las dimensiones.

Para abrir las propiedades de dimensión:

Haga clic en una dimensión de un dibujo abierto. Haga doble clic en la dimensión si el panel de propiedades no está abierto. Las propiedades específicas de la dimensión seleccionada se muestran.
En un dibujo abierto, vaya a la pestaña Dimensionamiento, mantenga pulsada la tecla Mayús y haga clic en uno de los comandos de dimensionamiento. Se muestran las propiedades de dimensión del centro de gravedad en un cuadro de diálogo propio.
Seleccione uno de los tipos de dimensión de la lista de tipos de objetos del panel de propiedades de dibujo. Hay disponibles cinco conjuntos de propiedades de dimensión: Dimensión recta, Dimensión curvada, Dimensión ángulo, Dimensión radial y Marca dimensión armadura.
En un dibujo abierto, vaya a Inicio Rápido, comience a escribir propiedades dimensión y seleccione Propiedades dimensión en la lista. Se muestra el cuadro de diálogo de propiedades de dimensión.
Vaya a la pestaña Dibujos e informes, haga clic en Propiedades dibujo > Dibujo general y, a continuación, en Dimensión... para abrir el cuadro de diálogo Propiedades Dimensión de dibujos generales antes de crear un dibujo.
Para abrir el cuadro de diálogo Propiedades Dimensión para los dibujos generales cuando el dibujo está abierto, haga doble clic en el fondo del dibujo y seleccione Dimensión....

A continuación se describen todas las configuraciones de dimensión. Tenga en cuenta que no están disponibles todas las configuraciones para todos los tipos de dimensión.


Opción	Descripción
Guardar, cargar y buscar propiedades en el panel de propiedades	Para cargar propiedades predefinidas, seleccione las propiedades en la lista. Para guardar las propiedades modificadas, haga clic en . También puede guardar las propiedades con un nombre distinto. Para buscar una propiedad, empiece a escribir el nombre de la propiedad.
Armadura (disponible solo para dimensiones de armaduras)
Dimensionar hasta	Especifica si se crean dimensiones entre Todas las armaduras o entre Armaduras inicial y final solamente.
Borde parte	Añade dimensiones finales o de cierre al borde de la parte en dimensiones de grupo de armaduras. Esta configuración solo está disponible si Dimensionar hasta se ha definido como Todas las armaduras.
Subagrupación	Especifica si se crean subgrupos para diferentes separaciones de armaduras en un objeto de armadura, de modo que las marcas de dimensión puedan mostrar las propiedades del subgrupo. Subagrupación solo está disponible cuando Dimensionar hasta se define como Todas las armaduras.
Línea extensión a armadura visible	Permite mostrar las líneas de extensión de las armaduras visibles.
Tipo dimensión variable	Especifica si las dimensiones al sesgo tienen representación Recto o Al sesgo.
Tipo dimensión curvada	Especifica si las dimensiones curvadas tienen representación Recto o Curvada.
Línea de dimensión
Dimensión recta	Define el tipo de dimensión para las dimensiones rectas. Relativa: Añadir dimensiones punto a punto. Absoluta: Dimensionar desde un punto inicial común. Relativa y absoluta: Combinación de punto a punto y punto inicial común. Absoluta US: Dimensionar a partir de un punto de inicio común, que incluye una marca de dimensión continua (RD). Absoluta US 2: Similar a Absoluta US, pero cambia las dimensiones cortas a relativas. Absoluto con relativas cortas: Similar a Absoluta, pero cambia las dimensiones cortas a relativas. Denominada también absoluta interna. Esta opción puede mostrar ambas dimensiones, pero no muestra las dimensiones relativas cuando las dimensiones son largas. Esta opción muestra las dimensiones absolutas dentro de las líneas de dimensión. Absoluta con todas las relativas encima: Similar a Relativa y absoluta, con la diferencia de que sitúa las dimensiones relativas encima de las absolutas. Elevación Crear una dimensión de elevación en un punto seleccionado. Este tipo solo está disponible en las propiedades de dimensión de las dimensiones manuales en el modo de dibujo.
En dirección X	Esta opción está disponible en las propiedades de dimensiones de dibujos generales solamente. Permite anular la configuración recta para las dimensiones horizontales. Si utiliza la opción en blanco, Tekla Structures utiliza la configuración de la opción Recta. La dirección x significa normalmente que las dimensiones están en paralelo al eje x del dibujo.
Dimensión curvada	Disponible para las dimensiones curvadas. Define si se utilizan unidades de ángulo o unidades de distancia para dimensiones curvadas.
Dimensión ángulo	Disponible para las dimensiones en ángulo. Defina el aspecto de las dimensiones en ángulo. Las opciones son las siguientes: Grados en lado Grados en vértice ángulo Triángulo Triángulo con grados Gradianes en lado Gradianes en vértice de ángulo Triángulo con gradianes Puede utilizar la opción avanzada XS_ANGLE_GRADIAN_SIGN para definir el signo de gradián deseado para las opciones que utilizan gradianes. "g" es el valor por defecto.
Longitud base triángulo	Disponible para las dimensiones en ángulo. Define la longitud base de un triángulo.
Color línea	Permite definir el color de la línea de dimensión. Puede utilizar un color estándar o un color RGB personalizado.
Flecha	Seleccione el tipo de flecha de la línea de dimensión. También puede crear tipos de flecha propios. Consulte Personalizar flechas de línea de dimensión. En las propiedades de dimensión de dibujo general, también puede seleccionar por separado el tipo de flecha de dimensión para Dimensiones absolutas US y Dimensiones de nivel.
Altura flecha	Define la altura de la punta de flecha.
Longitud flecha	Define la longitud de la punta de flecha.
Línea extensión corta	Define si Tekla Structures debería crear todas las líneas de extensión de la misma longitud o utilizar automáticamente la línea de extensión corta si la línea de dimensión se encuentra en una línea de malla. Si desea exagerar las dimensiones, deberá definir esta opción como No.
Valor de dimensión
Color de fuente	Seleccione el color para el texto de dimensión. Puede utilizar un color estándar o un color RGB personalizado.
Fuente, Altura de fuente	Seleccione la fuente que se usará en el texto de dimensión. Puede cambiar también la altura de fuente.
Colocar en línea (Colocar en propiedades de dimensión de dibujo general)	Defina cómo se coloca el texto de dimensión en relación con la línea de dimensión: Encima línea dimensión o En línea dimensión.
Fondo (Máscara de fondo en propiedades de dimensión de dibujo general)	Seleccione Opaco para ocultar el área de dibujo que está cubierta por el texto de dimensión. Seleccione Transparente para mostrar el contenido del dibujo en el fondo del texto de dimensión de modo que el trabajo lineal del dibujo sea visible.
Marco	Defina un marco para el texto de dimensión o seleccione Ninguno. Subrayar Rectángulo Rectángulo redondo Rectángulo agudo
Unidades	Defina las unidades utilizadas en el dimensionamiento. automático usa las unidades definidas en el modelo. mm (milímetros) cm (centímetros) m (metros) ft-in (pies y pulgadas) Las pulgadas se convierten en pies enteros y las pulgadas restantes se muestran en pulgadas. cm / m (centímetros y metros) Las dimensiones inferiores a 100 cm se muestran en centímetros y las dimensiones superiores a 100 cm se muestran en metros. Los milímetros se muestran como superíndices. in (decimal) (pulgadas, decimales utilizados) ft (pies, decimales usados)
Precisión	Defina la precisión de la dimensión. Las siguientes opciones son para definir la precisión con redondeo. Por ejemplo, con la precisión 0.33 la dimensión real 50.40 se muestra como 50.33. 0.00 0.50 0.33 0.25 Las siguientes opciones son para unidades del sistema británico: 1/8 1/16 1/32 Las siguientes opciones son para definir la precisión sin redondeo: 1/10 1/100 1/1000 Las siguientes opciones de redondeo realizan el redondeo siempre en milímetros, independientemente de la unidad seleccionada: 2.50 5.00 10.00
Formato	Defina el formato de la dimensión: el número de decimales y su aspecto. ### ###[.#] ###.# ###[.##] ###.## ###[.###] ###.### ### #/# La siguientes opción solo está disponible para dimensiones rectas: ## ^#/##.## ^#
Agrupación dígitos (Usar agrupación en propiedades de dimensión de dibujo general)	Para agrupar valores de dimensión largos, seleccione Sí.
Combinar dimensiones iguales	Combinar dimensiones iguales. Las opciones son Off, 360 y 360=180. La precisión de la combinación de dimensiones iguales es 0,1. Esta opción no está disponible en las propiedades de dimensiones de dibujos generales.
Número mínimo para combinar	Define el número mínimo de dimensiones para la combinación. Esta opción no está disponible en las propiedades de dimensiones de dibujos generales.
Mostrar valor numérico	Marque la casilla de verificación para mostrar el valor numérico en las dimensiones. Esta opción no está disponible en las propiedades de dimensiones de dibujos generales.
Etiquetas y Contenido etiqueta (no disponible en las propiedades de dimensión de dibujos generales, ni para algunos tipos de dimensión)

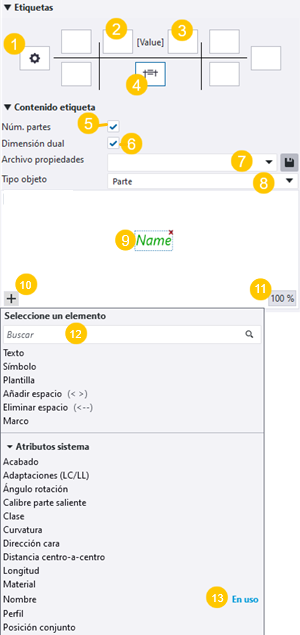

Editor de etiqueta de dimensión	La sección Contenido etiqueta se muestra al hacer clic en un contenedor de etiqueta. (1) Contenedores de etiqueta disponibles en torno a la línea de dimensión. Para seleccionar un contenedor de etiqueta, haga clic en él. Para eliminar el contenido, use el botón de eliminación rojo situado en la esquina superior derecha del contenedor. Puede introducir texto o hacer clic en el botón y seleccionar los elementos deseados de la lista de elementos. En las etiquetas no puede utilizar atributos de cuadro como `MODEL_TOTAL` que hagan referencia a todo el modelo. Las etiquetas sólo comprueban la información del objeto en el dibujo y no de todo el modelo. (2) Etiqueta de prefijo (3) Etiqueta de posfijo (4) Etiqueta Dimensión dual (5) Casilla Núm. partes: La casilla de verificación Núm. partes está disponible al hacer clic en un contenedor de etiqueta. Si marca la casilla de verificación, la etiqueta seleccionada muestra el número de partes. (6) Casilla Dimensión dual: la casilla de verificación Dimensión dual está disponible al hacer clic en el contenedor de etiqueta de dimensión dual (4). Las dimensiones duales se aplicarán si marca la casilla de verificación. (7) Archivo propiedades: carga un conjunto de contenido predefinido de etiqueta de dimensión. Puede guardar también el contenido de la etiqueta. (8) Tipo objeto: define el tipo de objeto de construcción que se va a dimensionar. Las opciones son Parte, Tornillo, Armadura, Tratamiento superficial, y Objeto vertido. Esta configuración no está disponible si ha seleccionado una dimensión en un dibujo abierto. (9) Editor de etiqueta para añadir contenido en las etiquetas de dimensión. Se pueden arrastrar elementos a otra ubicación dentro de un contenedor de etiqueta. Para borrar el elemento, haga clic en el botón de borrado rojo situado en la esquina superior derecha. (10) Lista de elementos. Haga clic en el botón para abrir la lista de elementos y después seleccione los elementos que se añadirán al contenedor de etiquetas actual. (11) El botón % muestra el nivel de zoom actual en la vista preliminar. Si desplaza el botón central del ratón, podrá acercar o alejar la imagen. Haga clic en el botón para hacer zoom a mejor ajuste. (12) Cuadro de búsqueda para buscar elementos. Introduzca el elemento que quiera localizar. En caso que no encuentre el atributo definido por el usuario deseado, puede escribir el nombre del atributo en el cuadro de búsqueda y pulsar Intro para añadirlo. (13) Si ya ha añadido el elemento en una etiqueta, el elemento se marca con el texto En uso en la lista de elementos.
Color de fuente, Fuente, Altura de fuente	Defina la fuente, el color de fuente y la altura de fuente para toda la etiqueta o para los elementos de etiqueta seleccionados. Puede utilizar un color estándar o un color RGB personalizado.
Marco, Color de marco	Defina un marco y un color de marco para todo el contenedor de etiquetas o para un elemento de etiqueta individual. Puede utilizar un color estándar o un color RGB personalizado.
Unidades, Formato	Defina la unidad y el formato de los elementos de longitud o diámetro.
Rotación	Defina la rotación de la etiqueta de dimensión. Las opciones son las siguientes: Paralelo a línea de dimensión no rota la etiqueta. Este es el valor por defecto. Perpendicular a línea de dimensión rota la etiqueta. Esta configuración no está disponible para la etiqueta de prefijo, postfijo o dimensión dual.
Etiquetas excluidas	Seleccione un Filtro de vista de dibujo que elimine el contenido definido de las etiquetas.
Tipo etiqueta dimensión curvada	Disponible para las dimensiones curvadas solamente. Seleccione un tipo de etiqueta para una línea de dimensión de armadura curvada. El tipo de etiqueta determina cómo se alinean las etiquetas con la dimensión. Las opciones son las siguientes: Horizontal o vertical Horizontal Vertical Horizontal o vertical con línea extensión Seguir curva Seguir a lo largo de curva
Exageración (no disponible en las propiedades de dimensión de dibujos generales, ni para algunos tipos de dimensión)
Exagerar dimensiones cortas	Especificado exagera las dimensiones cortas para facilitar su lectura.
Dirección	Seleccione la dirección de la exageración: Izquierda / Abajo, Derecha / Arriba o Ambos.
Origen	Defina la Origen: : el origen está cerca de la línea de dimensión. : el origen está cerca del objeto medido.
Posición	Defina la posición deseada para la dimensión exagerada.
Marcas laterales placa (no disponible en las propiedades de dimensión de dibujos generales, ni para algunos tipos de dimensión)
Tipo marca lateral	Especificado crea marcas laterales de placa para dimensiones de placa. Seleccione el tipo de marca lateral de placa izquierda y derecha y especifique el color, el tamaño y el desplazamiento de la marca. Por desplazamiento se entiende la distancia de la marca desde la línea de dimensión. Automático solamente está disponible en dibujos inteligentes; es decir, si la opción avanzada `XS_INTELLIGENT_DRAWING_ALLOWED` está definida como `TRUE`. Puede utilizar un color estándar o un color RGB personalizado.
Colocación
Separación líneas dimensión	Defina la separación entre líneas de dimensión paralelas. En las dimensiones creadas manualmente, esta configuración solo funciona si la Colocación de la dimensión se define como Libre.
Dimensiones cortas	Defina la ubicación del texto de las dimensiones cortas: : el texto está dentro de las líneas de dimensión : el texto está fuera de la línea de dimensión
Método colocación	Libre permite que Tekla Structures decida la ubicación y la dirección de la dimensión en función de la configuración de dirección. Fijo le permite colocar la dimensión en cualquier punto. Esta opción no está disponible en las propiedades de dimensiones de dibujos generales.
Dirección negativa,Dirección positiva	Define el lado del objeto dimensionado en el que Tekla Structures coloca las dimensiones. Estas configuraciones no están disponibles en las propiedades de dimensiones de dibujos generales.
Posición	La posición solo puede definirse si ha seleccionado Libre como método de colocación. Distancia s es el margen vacío que desea dejar alrededor de la dimensión. Esto se denomina Margen de búsqueda en las propiedades de dimensiones de dibujos generales. Distancia d mín. es la distancia mínima de la dimensión desde la parte. Esto se denomina Distancia mínima en las propiedades de dimensiones de dibujos generales.
