Definir las propiedades de vista de corte automáticas

Puede definir algunas propiedades automáticas de las vistas de corte antes de crear un dibujo. Las propiedades de las vistas de corte automáticas deben definirse en dos lugares en las propiedades de dibujo: en las propiedades de Vista corte y en Creación vista > Propiedades vista. La configuración de las propiedades de Vista corte se aplican a todas las vistas de corte del dibujo.

Para obtener una lista y las descripciones de las propiedades de vista de corte, consulte Propiedades de vista de corte.

Definir las propiedades de vista de corte automáticas

Tenga en cuenta que para los dibujos generales solo puede modificar la configuración Número inicial o letra de etiqueta de símbolo y vista de corte.

  1. En la pestaña Dibujos e informes, haga clic en Propiedades dibujo y seleccione el dibujo.
  2. Cargue las propiedades de dibujo que se aproximen más a las que necesite.
  3. Haga clic en Vista corte.
  4. En la pestaña Atributos, defina valores para Adaptar por partes o Profundidad corte y Distancia para combinar cortes. Recuerde seleccionar primero la casilla de verificación Tamaño:
    • La configuración Adaptar por partes funciona como una alternativa a Profundidad corte y Distancia para combinar cortes, y muestra la parte completa en las secciones.

    • Profundidad corte define las profundidades positiva y negativa de la vista de corte cuando las secciones no están combinadas. En un dibujo abierto, también se puede ajustar la profundidad de la vista de corte arrastrando el límite de vista.
    • Distancia para combinar cortes define el intervalo de distancia para combinar las vistas de corte.
    • También puede controlar las vistas de corte que se combinan mediante la opción avanzada XS_DRAWING_CUT_VIEW_COMPARISON_CRITERIA.
  5. En la pestaña Atributos, establezca la dirección de Corte izquierdo, Corte mitad y Corte derecha en izquierda o derecha.
  6. Vaya a la pestaña Línea cortante y defina la longitud de la línea de la marca de corte y el desplazamiento (distancia entre la marca y el corte).
  7. Vaya a la pestaña Marca sección y modifique la configuración de la marca de corte:
    1. Haga clic en el botón ... situado junto al cuadro A1 - A5 para abrir el cuadro de diálogo Contenido Marca.
    2. Seleccione los elementos que desea incluir en la marca.
    3. Si fuese necesario, seleccione un elemento de la lista, haga clic en < Añadir marco y seleccione Tipo y Color del marco.
      Puede utilizar un color estándar o un color RGB personalizado.
    4. Si fuese necesario, seleccione un elemento de la lista y seleccione el Color, la Fuente y el Altura.
      Puede utilizar un color estándar o un color RGB personalizado.
    5. Vaya a la pestaña Posición y seleccione el lado en el que se mostrará el texto, la posición del texto, el desplazamiento horizontal y vertical y la rotación del texto.
    6. En Número inicial o letra de etiqueta de símbolo y vista de corte, seleccione si desea iniciar las etiquetas de vista de corte y de símbolo de corte con un número o una letra:
      • Puede introducir cualquier número a partir de 1 o cualquier letra de la A a la Z o de la a a la z (también se muestran en mayúsculas en la etiqueta).
      • Si utiliza una letra y el texto introducido es más largo de una letra, sólo se muestra la primera letra. Si utiliza números, se muestran todos los números introducidos.
      • El número inicial de la etiqueta cambia sólo cuando lo cambia en las propiedades de dibujo antes de crear un dibujo y cuando lo cambia en un dibujo existente y recrea el dibujo, en cuyo caso cambiarán las etiquetas para todas las vistas de corte incluidas automáticamente y todas las nuevas vistas de corte.
    7. Haga clic en OK para volver a las propiedades de dibujo.
  8. Haga clic en Creación vista y añada las vistas de corte y de extremo que desee crear.
  9. En el panel Creación vista, seleccione la vista y las propiedades que desee cambiar y haga clic en Propiedades vista.
  10. Ajuste las propiedades de vista según sea necesario.
  11. Haga clic en Guardar para guardar las propiedades de vista.
  12. Haga clic en Cerrar.
  13. Repita los pasos 9 a 12 para todas las vistas de corte y de extremo que cree.
  14. Para guardar los cambios, haga clic en Guardar.

Ejemplos de configuración de marca y vista de corte

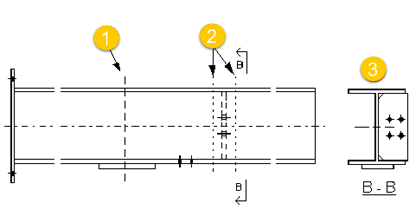

Combinar vistas de corte

(1) Distancia para combinar cortes = 1’- 4"

(2) Profundidad corte = 4"

(3) Cortes combinados

Dirección de vista de corte

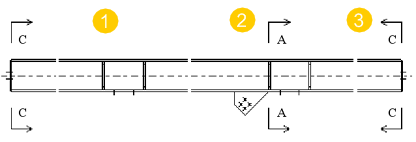

La flecha en el símbolo de vista de corte indica la dirección de la vista de corte, como se muestra en la siguiente ilustración:

(1) Corte izquierda, dirección derecha

(2) Corte mitad, dirección derecha

(3) Corte derecha, dirección izquierda

Marcas de corte

A continuación se muestran ejemplos de marcas de corte:

Mostrar marcas de dirección de vistas de corte y de extremo en los dibujos

Puede mostrar marcas de dirección de vista en las vistas de corte y de extremo en los dibujos.

Consulte Propiedades de vista en los dibujos para obtener más detalles sobre las propiedades de vista.
  1. En la pestaña Dibujos e informes, haga clic en Propiedades dibujo y seleccione el dibujo.
  2. Cargue las propiedades de dibujo que se aproximen más a las que necesite.
  3. Haga clic en Creación vista en el árbol de opciones de la izquierda, seleccione la vista y las propiedades que desee cambiar y haga clic en Propiedades vista.

    Seleccione una vista de corte o de extremo.

  4. Vaya a la pestaña Etiqueta en Propiedades Vista.
  5. Seleccione una de las opciones en Marcas dirección vista: Mostrar marcas:
    • Sólo símbolo
    • Sólo etiqueta
    • Símbolo y etiqueta
    • Ninguno no muestra ninguna marca.
  6. Defina la altura del símbolo y la etiqueta de texto en Altura.

    Si intenta usar 0, obtendrá un mensaje de error.

  7. Para guardar los cambios, haga clic en Guardar.
  8. Haga clic en Cerrar.
  9. Haga clic en Guardar para guardar las propiedades de dibujo. A continuación, haga clic en OK y cree el dibujo.

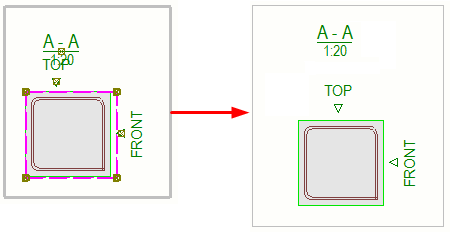

La marca de dirección de vista se muestra con un pequeño símbolo (opcionalmente con una etiqueta de texto) alrededor de la vista de extremo o de corte.

La dirección de la marca de orientación sigue la configuración de posición de etiqueta. En la imagen siguiente, se ha seleccionado Centro según recuadro restricción vista para la etiqueta.

Sugerencias

Definir la ubicación de vistas de extremo y de corte

Siempre puede colocar las vistas de corte y de extremo junto a la vista principal o en cualquier ubicación vacía de un dibujo de parte, conjunto o unidad de colada.

  1. En la pestaña Dibujos e informes, haga clic en Propiedades dibujo y seleccione el dibujo.
  2. Cargue las propiedades de dibujo que se aproximen más a las que necesite.
  3. Haga clic en Disposición y vaya a la pestaña Otros.
  4. Defina Alinear vistas de extremo con vista principal como para colocar las vistas junto a la vista principal.
  5. Defina Alinear vistas de corte con vista principal como para colocar las vistas junto a la vista principal.
  6. Para guardar los cambios en un archivo de propiedades de dibujo haga clic en Guardar en la parte superior.
  7. Haga clic en OK y cree el dibujo.

    Si selecciona No, Tekla Structures coloca las vistas de corte y las vistas de extremos en cualquier ubicación disponible.

Ejemplo

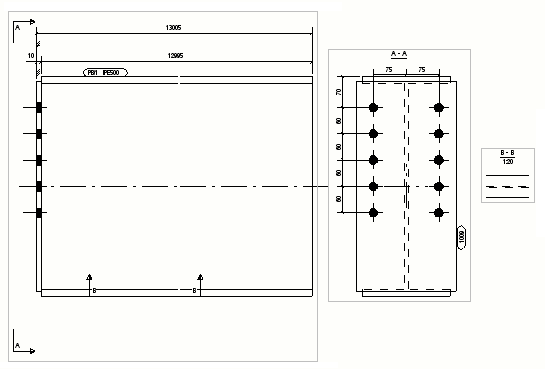

Vistas de extremo y de corte en cualquier ubicación (No seleccionado).

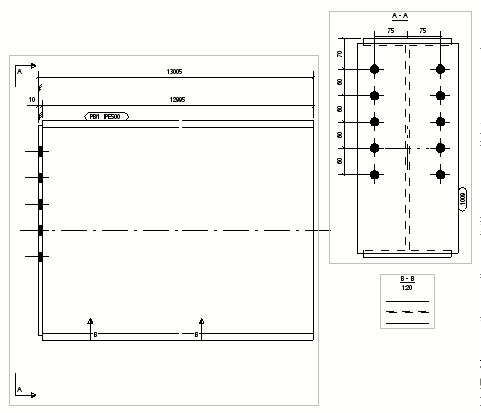

Vistas de extremo y de corte junto a la vista principal ( seleccionado).

Consulte Propiedades de disposición para obtener más información sobre las propiedades de disposición.
