Con Editor disposición dibujo, puede crear conjuntos de cuadros independientes para distintos tamaños de dibujo en la misma disposición de dibujo. De esta manera, puede asegurarse de que los cuadros se ajusten a cada tamaño de dibujo.

1. En el menú Archivo, seleccione Editores > Editor disposición dibujo.
2. En la lista Disposición dibujo, en el panel lateral Editor disposición, seleccione la disposición de dibujo que desee editar.
3. Haga clic en el botón Editar en el lado derecho de la lista Tamaño dibujo.
4. En el cuadro de diálogo Configuración tamaño dibujo, haga clic en + y cree el tamaño de dibujo A1.
5. Para cerrar el cuadro de diálogo Configuración tamaño dibujo, haga clic en OK.
6. En la lista Tamaño dibujo, seleccione A1.
7. En la cinta Editor disposición, haga clic en Añadir cuadros.
8. Añada cuadros y muévalos a las posiciones adecuadas en la disposición de dibujo.

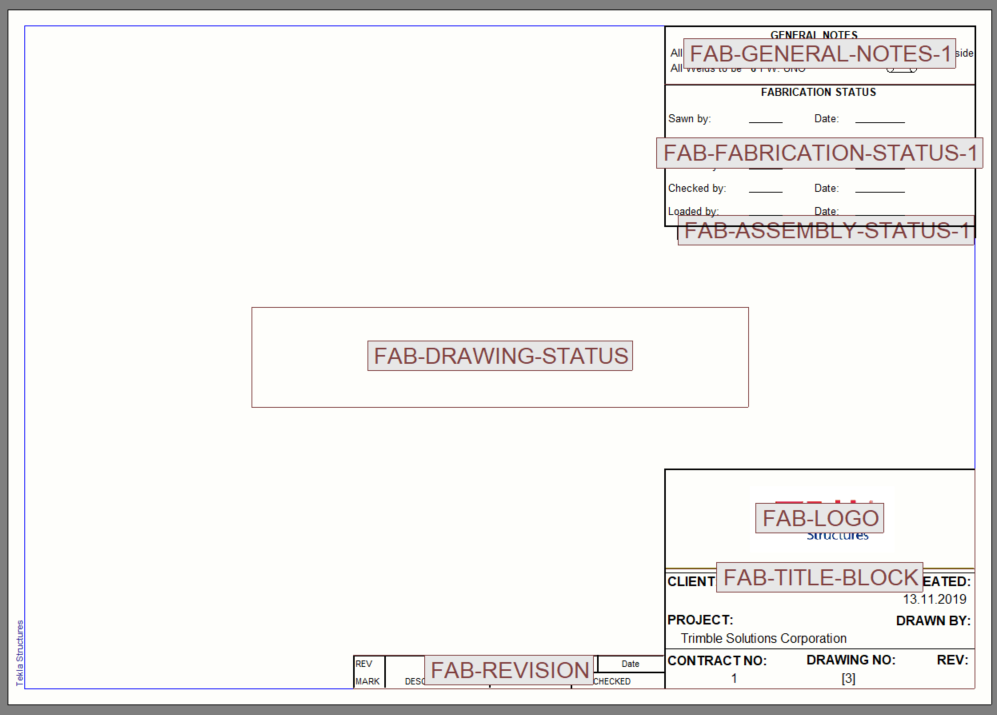

   A continuación se muestra un ejemplo.



   La disposición de dibujo anterior muestra tanto los nombres de cuadro como los cuadros ocultos.

   Cuando haya colocado los cuadros como desee, podemos aplicar el conjunto de cuadros a más tamaños de dibujo.

9. Una vez más, haga clic en el botón Editar en el lado derecho de la lista Tamaño dibujo.
10. En el cuadro de diálogo Configuración tamaño dibujo, haga clic en + y cree los tamaños de dibujo siguientes:

    • A2

    • A3

    • A4

    El conjunto de cuadros que ha creado para el tamaño de dibujo A1 se copia automáticamente para los nuevos tamaños de dibujo.

    En este ejemplo, no deseamos que el tamaño de dibujo A4 utilice el mismo conjunto de cuadros, por lo que continuaremos ajustando el conjunto de cuadros.

11. Para cerrar el cuadro de diálogo Configuración tamaño dibujo, haga clic en OK.
12. En la lista Tamaño dibujo, seleccione A4.
13. Mueva, añada o elimine cuadros.

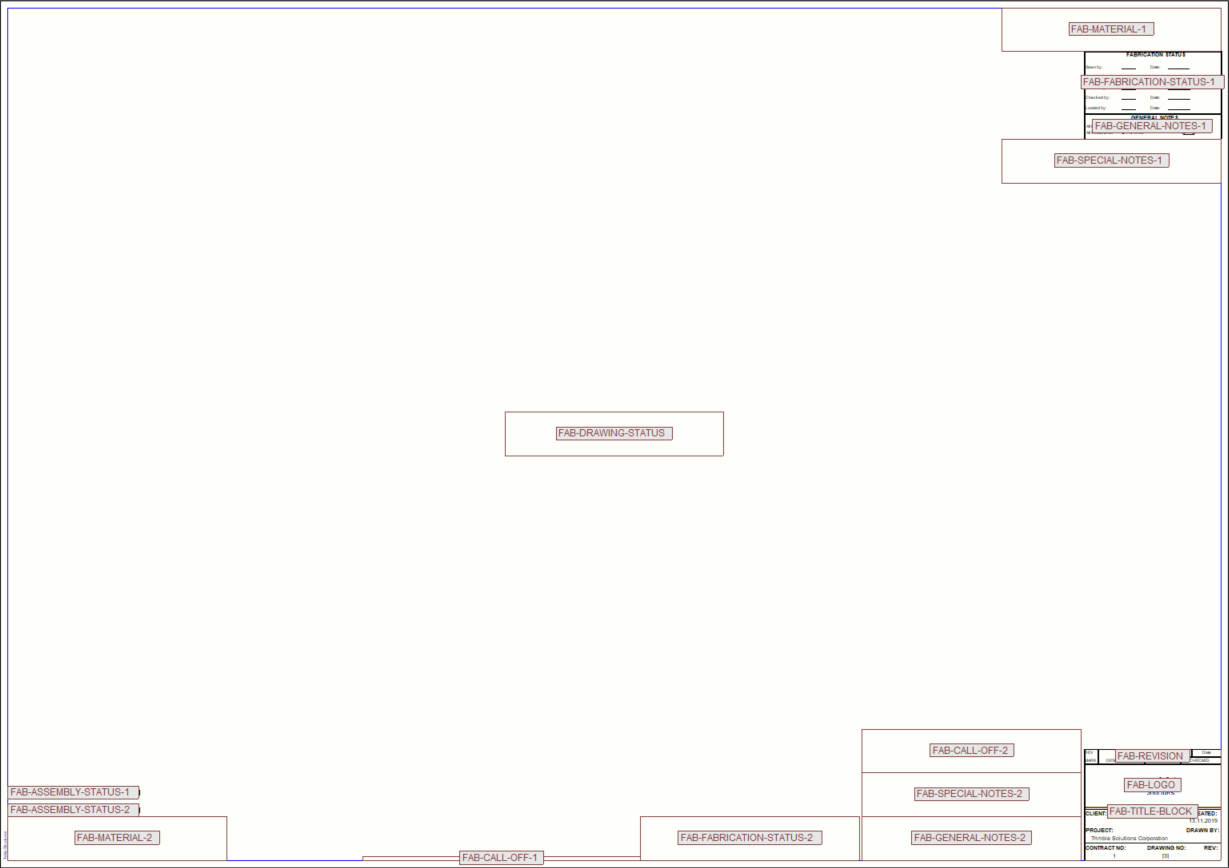

    A continuación se muestra un ejemplo.



    La disposición de dibujo anterior muestra tanto los nombres de cuadro como los cuadros ocultos.

14. En la cinta Editor disposición, haga clic en Guardar como.
15. En el cuadro de diálogo Guardar disposición, introduzca un nombre para la disposición de dibujo.
16. Desactive las casillas de verificación A1, A2 y A3.

    De esta manera, el nuevo conjunto de cuadros solo se aplica al tamaño de dibujo A4.

17. Haga clic en Guardar.
