Revisión de dibujos

Revisar los dibujos significa que se adjunta al dibujo información sobre los cambios de revisión. Tekla Structures muestra esta información junto con el número o marca de revisión. En los dibujos se puede añadir una tabla de revisión con el número y la fecha de revisión. El número o la marca de revisión se muestra en Gestión documentos y la información de revisión se puede incluir en los informes. También puede añadir marcas de revisión en un dibujo abierto manualmente.

Consejo:

Un ejemplo de informe que usa información de revisión es drawing_issue_rev.xsr, que muestra las fechas de revisión más recientes de los dibujos.

Para obtener información detallada sobre cómo añadir marcas de revisión, consulte Añadir marcas de revisión en los dibujos.

Puede comenzar a revisar a través de Gestión documentos.

Creación de revisiones de dibujo

Puede crear revisiones para seguir los cambios en el dibujo utilizando el comando Revisión en Gestión documentos.

En Gestión documentos, seleccione los dibujos que se revisarán.
Haga clic en Revisión.

Se muestra el cuadro de diálogo Operación revisión.

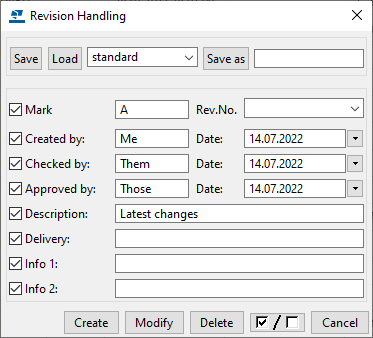

Introduzca una marca en el cuadro Marca.

Las marcas pueden ser numéricas o alfabéticas, por ejemplo, 1, 2, 3… o A, B, C…
Complete la información de Creado por y seleccione la fecha de creación en el calendario que se muestra al hacer clic en la flecha abajo junto a la opción Fecha.
Si debe ofrecer información acerca de quién ha comprobado y aprobado el dibujo, escriba la información en los cuadros correspondientes y seleccione las fechas adecuadas.
Introduzca una descripción de revisión en el cuadro Descripción.
Introduzca la información de entrega en el cuadro Entrega.
Introduzca cualquier información adicional en los cuadros Info 1 y Info 2.
Haga clic en Crear.

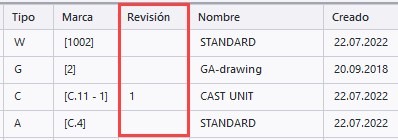

El número o la marca de revisión se muestran ahora en Gestión documentos. Al abrir el dibujo, podrá ver la información de revisión en el cuadro de revisión si hay uno en el dibujo.

Tip:

Cada dibujo tiene su propio número de revisión único, pero varios dibujos pueden compartir la misma marca, fecha y otra información de revisión. Para añadir la misma información de revisión a varios dibujos de forma simultánea, seleccione varios dibujos en Gestión documentos y, a continuación, haga clic en el botón Revisión.

Para mostrar la marca de revisión en lugar del número de revisión en la Gestión documentos, defina la opción avanzada XS_SHOW_REVISION_MARK_ON_DRAWING_LIST como TRUE.

Cambiar revisiones de dibujo

Puede cambiar la información de revisión de una revisión existente.

Abra Gestión documentos y seleccione un dibujo revisado.
Haga clic en Revisión.

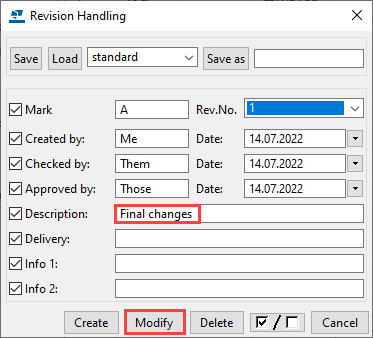

En el cuadro de diálogo Operación revisión, seleccione el número de la revisión que desee cambiar en la lista Rev. n.º.
Cambie la información de revisión según sea necesario.
Haga clic en Modificar.
Cierre el cuadro de diálogo Operación revisión.

Borrar revisiones de dibujo

Puede borrar las revisiones de dibujo innecesarias.

Abra Gestión documentos y seleccione un dibujo revisado.
Haga clic en Revisión.
En el cuadro de diálogo Operación revisión, seleccione el número de revisión en la lista situada junto al cuadro Marca.
Haga clic en Borrar.

Al borrar una revisión, Tekla Structures ajusta automáticamente los números de revisión restantes de dicho dibujo. Las marcas de revisión conservan el cambio.

Atributos utilizados en la revisión del dibujo

Los atributos de revisión del dibujo se pueden incluir en cuadros de dibujo y cuadros de informe.

A continuación se enumeran todos los atributos de revisión y las opciones correspondientes del cuadro de diálogo Operación revisión.

Si la tabla de revisión del dibujo está vacía, puede que deba abrir el cuadro en Editor cuadros y comprobar que la fila REVISION se defina como una subfila de la fila DIBUJO. Para obtener más información, consulte No aparecen las revisiones en un cuadro de dibujo.


Atributo de gestión de revisiones	Opción del cuadro de diálogo Gestión revisiones
MARK	La marca de revisión en el cuadro Marca.
NUMBER	El número de revisión en Rev. n.º.
CREATED_BY	La información de Creado por de la revisión.
DATE_CREATE	Fecha junto a Creado por.
CHECKED_BY	La información de Verificado por de la revisión.
DATE_CHECKED	Fecha junto a Verificado por.
APPROVED_BY	La información de Aprobado por de la revisión.
DELIVERY	La información de Entrega de la revisión.
DESCRIPTION	La Descripción de la revisión.
DATE_APPROVED	Fecha junto a Aprobado por.
INFO1	El texto Info 1 de la revisión.
INFO2	El texto Info 2 de la revisión.
LAST	El número de revisión en la última revisión en Rev. n.º.
LAST_CREATED_BY	La información de Creado por de la última revisión.
LAST_CHECKED_BY	La información de Verificado por de la última revisión.
LAST_DATE_CHECKED	Verificado por Fecha de la última revisión.
LAST_DATE_APPROVED	La Fecha de aprobación de la última revisión.
LAST_DELIVERY	La información de Entrega de la última revisión.
LAST_MARK	La marca de revisión de la última revisión en el cuadro Marca.
LAST_DESCRIPTION	La Descripción de la última revisión.
LAST_DATE_CREATE	La fecha de Creado por de la última revisión.
LAST_APPROVED_BY	La información de Aprobado por de la última entrega.
LAST_INFO1	El texto Info 1 de la última revisión.
LAST_INFO2	El texto Info 2 de la última revisión.
