Modos de color en los dibujos

Existen tres modos de color básicos para los colores de línea en los dibujos: Blanco y negro, Escala de grises Tekla y Color. El modo de color por defecto es Color.

Además de los tres modos de color básicos, puede tener un fondo negro en lugar de blanco en los dibujos (opción avanzada XS_BLACK_DRAWING_BACKGROUND).

Note:

El modo de color del dibujo no afecta a los colores de las copias impresas. Puede seleccionar el modo color para imprimir por separado en la pestaña Opciones del cuadro de diálogo Imprimir Dibujos.
Por defecto, los anchos de línea de impresión definidos se muestran en pantalla solo en el modo Blanco y negro. Para mostrar también los anchos de línea en pantalla en los modos Color y Escala de grises Tekla, vaya a Archivo > Configuración y seleccione la casilla de verificación Anchos línea impresora. Las anchuras de línea reales se muestran en la vista preliminar de impresión en todos los modos. En la pestaña Propiedades Línea del cuadro de diálogo Imprimir Dibujos, puede cambiar la anchura de línea de los colores.

Color

El modo de color por defecto, Color, muestra los colores tal como se han definido en el dibujo.

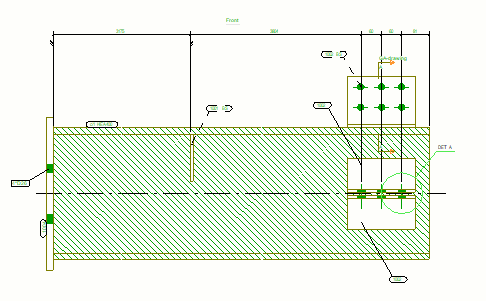

A continuación, se muestra un ejemplo de un dibujo en el modo Color.

Escala de grises Tekla

El modo Escala de grises Tekla muestra los colores estándar de Tekla Structures del 1 al 7 (negro, rojo, verde, azul, cian, amarillo/oliva, magenta) en negro y los colores del 8 al 14 (marrón, verde oscuro, azul oscuro, verde azulado, gris) en diferentes tonos de gris. El naranja se muestra como blanco. Los colores personalizados se muestran en diferentes tonos de gris.

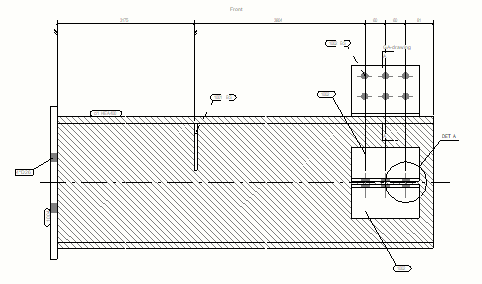

A continuación, se muestra un ejemplo de un dibujo en el modo Escala de grises Tekla.

Blanco y negro

El modo Blanco y negro muestra todos los colores de línea en negro, excepto los cuatro colores de índice grises (Gris 30, Gris 50, Gris 70, Gris 90). Los anchos de línea especificados se muestran en la pantalla por defecto.

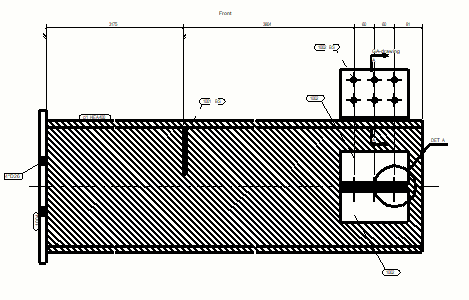

A continuación, se muestra un ejemplo de un dibujo en el modo Blanco y negro.

Cambiar el modo de color de dibujo

Abra un dibujo.
Vaya al menú Archivo , seleccione Configuración > Modo color y seleccione Blanco y negro, Escala de grises Tekla o Color.

También puede cambiar entre los diferentes modos de color en un dibujo pulsando B en el teclado.

Para cambiar el modo de color por defecto en los dibujos, utilice la opción avanzada XS_USE_COLOR_DRAWINGS. Reinicie Tekla Structures para activar el nuevo valor.

Colores disponibles en los dibujos

Colores de índice estándar de Tekla Structures

La tabla siguiente muestra los colores de índice estándar disponibles en los dibujos de Tekla Structures para todos los objetos de dibujo y cómo se muestran los diferentes colores en los dibujos en blanco y negro y en los dibujos en escala de grises.

Algunos de los diferentes tonos de gris son colores verdaderos en el sentido de que mantienen su color hasta la impresión, con independencia del modo de color del dibujo.

El color que se muestra en el modo de dibujo para un color de índice específico puede cambiar dependiendo de si se utiliza un fondo blanco o negro. El propósito de esto es facilitar el trabajo. Por ejemplo, el negro se muestra como blanco cuando se usa un fondo negro.


Nombre y código de índice	Color estándar Tekla Structures	Modo color: Blanco y negro	Modo color: Escala de grises Tekla	Luminosidad escala grises
Invisible, 152				Invisible
Negro, 153				0%
Rojo, 160				0%
Verde, 161				0%
Azul, 162				0%
Cian, 163				0%
Amarillo/Oliva, 164				0%
Magenta, 165				0%
Marrón, 154				30%
Verde oscuro, 155				50%
Azul oscuro, 156				70%
Azul verdoso, 157				90%
Naranja, 158				Blanco 100%
Gris, 159				60%
Gris 30, 130				30%
Gris 50, 131				50%
Gris 70, 132				70%
Gris 90, 133				90%

Colores RGB personalizados

Puede definir una cantidad ilimitada de colores RGB personalizados para los objetos de dibujo. Los colores RGB personalizados también se admiten en la exportación e impresión de dibujos.

Puede definir colores RGB personalizados en el modo de edición de paleta de colores.

Puede usar colores personalizados:

en las propiedades a nivel de objeto de dibujo, vista de dibujo y dibujo
en las propiedades de línea en impresión
en los cuadros de Editor Cuadros

En el modo de selección de paleta de colores, puede seleccionar un color estándar o personalizado para usar, y en el modo de edición de paleta de colores, puede definir y guardar un conjunto de colores personalizados en un archivo de propiedades para reutilizarlos y compartirlos fácilmente en un proyecto específico, por ejemplo. Los archivos de propiedades de color se pueden colocar y utilizar desde todas las ubicaciones de archivo estándar, como carpetas de proyecto o empresa. Las paletas de colores personalizadas guardadas estarán disponibles en todos los lugares donde se desee cambiar los colores: para todos los objetos de dibujo en todos los niveles de propiedades de dibujo, para las propiedades de línea en la impresión y para los objetos de cuadro en Editor Cuadros.

Ejemplo del flujo de trabajo que quizás desee utilizar al aplicar los colores personalizados:

Primero cree y guarde las paletas de colores personalizadas en el modo de edición de paletas de colores para los fines necesarios, por ejemplo, para un proyecto específico.
Aplique los colores personalizados definidos a los objetos de dibujo y a los cuadros de dibujo utilizando las paletas de colores guardadas.
Finalmente, defina los colores de salida de impresión utilizando los colores personalizados y las paletas de colores guardadas.

Acceder a una paleta de colores

Puede acceder a la paleta de colores de cualquiera de estas formas:

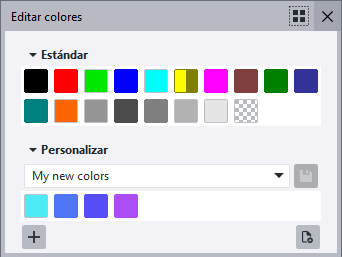

En el modo de dibujo, vaya al menú Archivo y haga clic en Editores > Editor paleta colores. Aquí, puede editar y añadir colores personalizados.

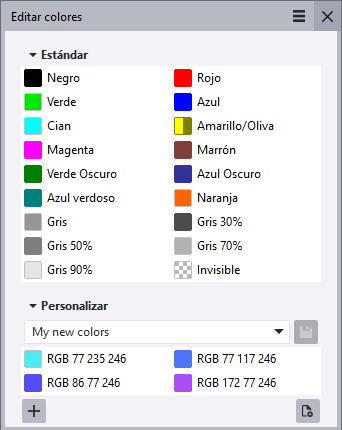

Para cambiar entre modos de visualización, haga clic en el botón /.

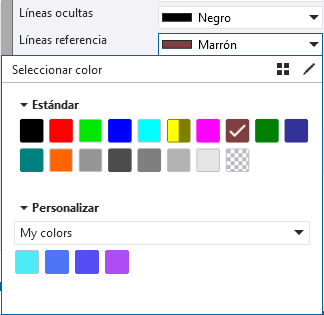

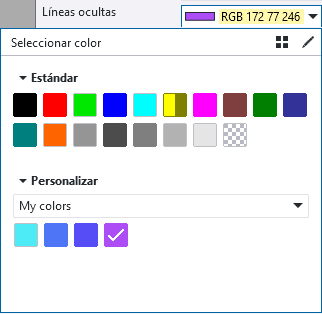

En el panel de propiedades para un objeto de dibujo: Haga clic en un cuadro de configuración de color. Aquí puede seleccionar colores en las paletas disponibles. Para acceder al modo de edición de color personalizado, haga clic en el botón Editor paleta colores en la parte superior.

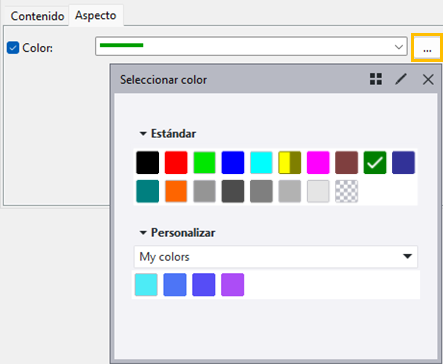

En los cuadros de diálogo a nivel de dibujo o de vista de dibujo para objetos de dibujo: Haga clic en el botón de selección al lado de una configuración de color. Aquí puede seleccionar colores en las paletas disponibles. Para acceder al modo de edición de color personalizado, haga clic en el botón Editor paleta colores en la parte superior.

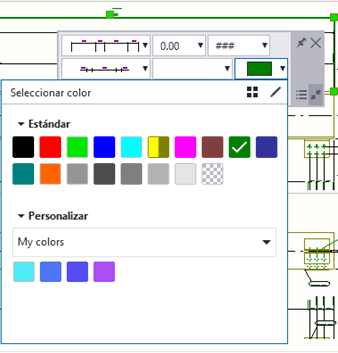

En la barra de herramientas contextual para un objeto de dibujo. Aquí puede seleccionar colores en las paletas disponibles. Para acceder al modo de edición de color personalizado, haga clic en el botón Editor paleta colores en la parte superior.
En el cuadro de diálogo Imprimir Dibujos, en la pestaña Propiedades Línea, haga clic en . La paleta de colores también se muestra cuando selecciona Person. como opción de color de salida. Aquí puede seleccionar colores en las paletas disponibles. Para acceder al modo de edición de color, haga clic en el botón Editar colores en la parte superior.

Para obtener más información, consulte Imprimir en PDF, plóter o impresora.
En la configuración de línea predeterminada del chaflán de borde: Vaya al menú Archivo, haga clic en Configuración > Opciones > Objetos dibujo y luego haga clic en el botón de selección al lado de la configuración Color línea del chaflán de borde. Aquí puede seleccionar colores en las paletas disponibles. Para acceder al modo de edición de color personalizado, haga clic en el botón Editor paleta colores en la parte superior.
Consulte Mostrar chaflanes de borde en los dibujos para obtener más información.
En Propiedades línea patrón: en la cinta Dibujo, mantenga pulsada la tecla Mayús y haga clic en Línea > Línea patrón. Haga clic en el botón de selección situado junto a la configuración de color. Aquí puede seleccionar colores en las paletas disponibles. Para acceder al modo de edición de color personalizado, haga clic en el botón Editor paleta colores en la parte superior.
Los colores personalizados no están disponibles en Editor línea patrón.
Consulte Crear y añadir líneas patrón en los dibujos para obtener más información.
En los cuadros de Editor Cuadros: Haga doble clic en un objeto de forma o de texto para mostrar las propiedades del objeto y después cambiar el color. Aquí puede seleccionar y añadir colores.

Para obtener más información sobre cómo cambiar los colores de los objetos de forma y texto, consulte Editar cuadros en Editor Cuadros.

Añadir nuevos colores personalizados

En el modo de dibujo, vaya al menú Archivo y haga clic en Editores > Editor paleta colores.

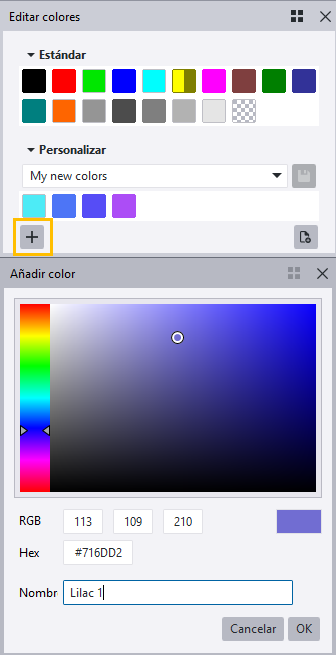

En el modo de edición, haga clic en el botón Añadir nuevo color personalizado.
En el cuadro de diálogo Añadir color que se muestra, utilice el control deslizante de color de la izquierda para ir al color deseado y, a continuación, elija el tono deseado en el área de color con el selector de color.
Alternativamente, introduzca los valores RGB o HEX exactos.
Introduzca un nombre para el color.
El nombre del color se mostrará cuando señale el color en la paleta de colores. El nombre es opcional y puede omitirlo.
Haga clic en OK.

Tekla Structures añade el color en la sección Person. del cuadro de diálogo de la paleta de colores. Añada todos los colores deseados de la misma manera. Si el color ya existe, ya sea como color estándar o personalizado, se seleccionará el color existente y no se añadirá uno nuevo. Cuando termine, guarde los colores añadidos en una paleta para asegurarse de que se mantienen. Para obtener más detalles, consulte la sección "Guardar colores personalizados añadidos en una paleta" a continuación.

Nota:

Si añade nuevos colores personalizados en el cuadro de diálogo de paleta de colores pero no guarda la paleta de colores, Tekla Structures recuerda los colores personalizados añadidos en la sesión actual. Esto significa que, si cierra la paleta de colores y luego la vuelve a abrir, aún podrá ver los colores añadidos. Los colores añadidos se eliminan del cuadro de diálogo de la paleta de colores al seleccionar una paleta de colores guardada en la lista o al cerrarTekla Structures.

Guardar colores personalizados añadidos en una paleta

Para guardar los colores personalizados que ha añadido en la sección Person. en una paleta:

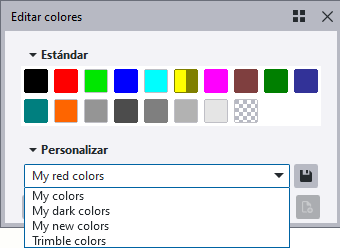

En el modo de edición de la paleta de colores, introduzca un nombre para el archivo de la paleta de colores en el cuadro Person..
Haga clic en Guardar.

Los archivos de paleta de colores se guardan como archivos *.ColorPalette.xml en la carpeta \attributes de la carpeta del modelo actual. Puede guardar todos los archivos de paleta de colores que necesite, y también puede colocarlos en las carpetas de empresa y de proyecto para compartirlos.

Las paletas de colores guardadas estarán disponibles para todos los tipos de objetos de dibujo en todos los niveles de propiedades de dibujo, en la impresión y para cuadros en Editor Cuadros.

Los colores personalizados que se utilizan en los objetos de dibujo se guardan en la base de datos de dibujos y los colores personalizados que se utilizan en los archivos de configuración a nivel de dibujo, vista u objeto se guardan en los archivos de configuración. Esto significa que el hecho de eliminar de la paleta de colores un color personalizado que se utiliza actualmente en un objeto de dibujo no afecta a ningún dibujo ni a los archivos de paleta de colores guardados.

Crear una nueva paleta de colores vacía

Para empezar a crear una paleta de colores, puede crear primero el archivo de paleta y luego añadir los colores.

En el modo de edición de color, haga clic en el botón Crear nuevo archivo de paleta de colores.

Este botón elimina todos los colores personalizados de la lista de colores y borra el nombre del archivo de la paleta de colores, de modo que pueda empezar a crear la nueva paleta desde cero.

Para evitar el vaciado accidental de la lista de colores, el botón no está activo cuando hay cambios sin guardar en el cuadro de diálogo de la paleta de colores.
Introduzca un nombre para el nuevo archivo de paleta de colores en el cuadro Person..
Haga clic en el botón Añadir nuevo color personalizado.
En el cuadro de diálogo Añadir color que se muestra, utilice el control deslizante de color de la izquierda para ir al color deseado y, a continuación, elija el tono deseado en el área de color con el selector de color.
Alternativamente, introduzca los valores RGB o HEX exactos.
Introduzca un nombre para el color.
El nombre del color se mostrará cuando señale el color en la paleta de colores. El nombre es opcional y puede omitirlo.
Haga clic en OK.
Añada los otros colores de la misma manera.
Haga clic en Guardar.

Modificar una paleta de colores guardada

Puede editar un color o eliminar un color innecesario de una paleta.

En el modo de dibujo, vaya al menú Archivo y haga clic en Editores > Editor paleta colores.
Para eliminar un color, abra una paleta de colores, haga clic en el color en la paleta y pulse Borrar en el teclado, o haga clic con el botón derecho en el color y seleccione Borrar.

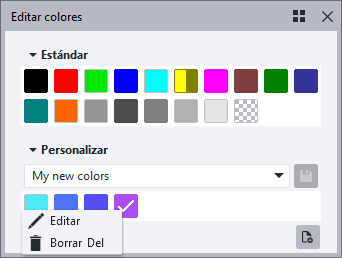

Para editar un color, haga clic con el botón derecho en el color en la paleta y seleccione Editar.

Cuando se modifica una paleta, se le añade un asterisco (*) al nombre y se muestra en cursiva, por ejemplo, Mis colores*. Haga clic en Guardar cuando haya terminado.

Eliminar una paleta de colores personalizada

Es posible que haya creado muchas paletas de colores que ya no necesita. Puede eliminar las paletas de colores personalizadas innecesarias a través del Explorador de archivos.

Abra el Explorador de archivos.
Localice el archivo de la paleta de colores personalizada <custom palette name>.ColorPalette.xml que quiere eliminar en la carpeta \attributes que se encuentra bajo la carpeta del modelo actual.
Seleccione el archivo de paleta de colores y pulse Supr.

Asignar colores personalizados a objetos de dibujo

Haga clic en una configuración de color en el panel de propiedades de un objeto de dibujo o en el botón de selección en un cuadro de diálogo de propiedades de un objeto de dibujo.
Seleccione una paleta de colores guardada en la lista Person..
Haga clic en un color personalizado de la paleta.
Por último, haga clic en Modificar en las propiedades para aplicar los cambios.

Limitaciones en colores de dibujo

Limitaciones del uso de colores personalizados

Existen algunas limitaciones en el uso de colores personalizados.

En el panel de propiedades y en los cuadros de diálogo de propiedades de los objetos de dibujo, no se muestran los nombres de color personalizados, sino los códigos RGB.
Los colores personalizados no se admiten:

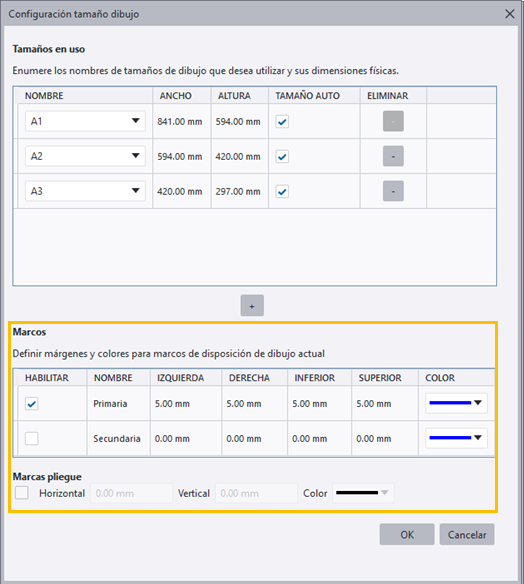

- al definir los colores de marco de dibujo y de marca de pliegue en Editor disposición dibujo
- al crear líneas de corte con la función Crear líneas de corte para visualizar las líneas que están parcialmente fuera del marco de la vista
- al crear líneas patrón en Editor línea patrón
- en superposiciones de capturas de pantalla

Consejo:

Puede utilizar colores estándar para los objetos no admitidos y luego seleccionar los colores personalizados que desee para la salida en impresión.

Otras limitaciones relacionadas con los colores y las líneas de dibujo

Existen también otras limitaciones relacionadas con el control de los colores y las líneas de dibujo:

Puede controlar el color de línea y el tipo de línea del símbolo de reducción únicamente en el nivel de modelo para todos los dibujos que utilicen XS_SHORTENING_SYMBOL_COLOR_RGB y XS_SHORTENING_SYMBOL_WITH_ZIGZAG.
No es posible especificar niveles de transparencia para líneas ni rellenos. Todos los objetos son opacos.
